Model DECAN Series Company SAMSUNG TECHWIN Module 3.17 Y -FRAME V ersion 01 Tit le 注入润滑脂 Page 3-17-3 Note [ 注入润滑脂 ] 在四处标注位置注入润 滑脂 确认软管的布线区间是否折弯或 是否与配件连接好后，注入润滑脂 LM Guide 的润滑脂软管 上，注入润滑脂直至达到配件
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.17 Y-FRAME
Version
01
Title
组装CONNECTOR PANEL
Page
3-17-2
Note
[组装 CONNECTOR PANEL]
CONNECTOR PANEL 组装布置图
电缆系带位置
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.17 Y-FRAME
Version
01
Title
注入润滑脂
Page
3-17-3
Note
[注入润滑脂]

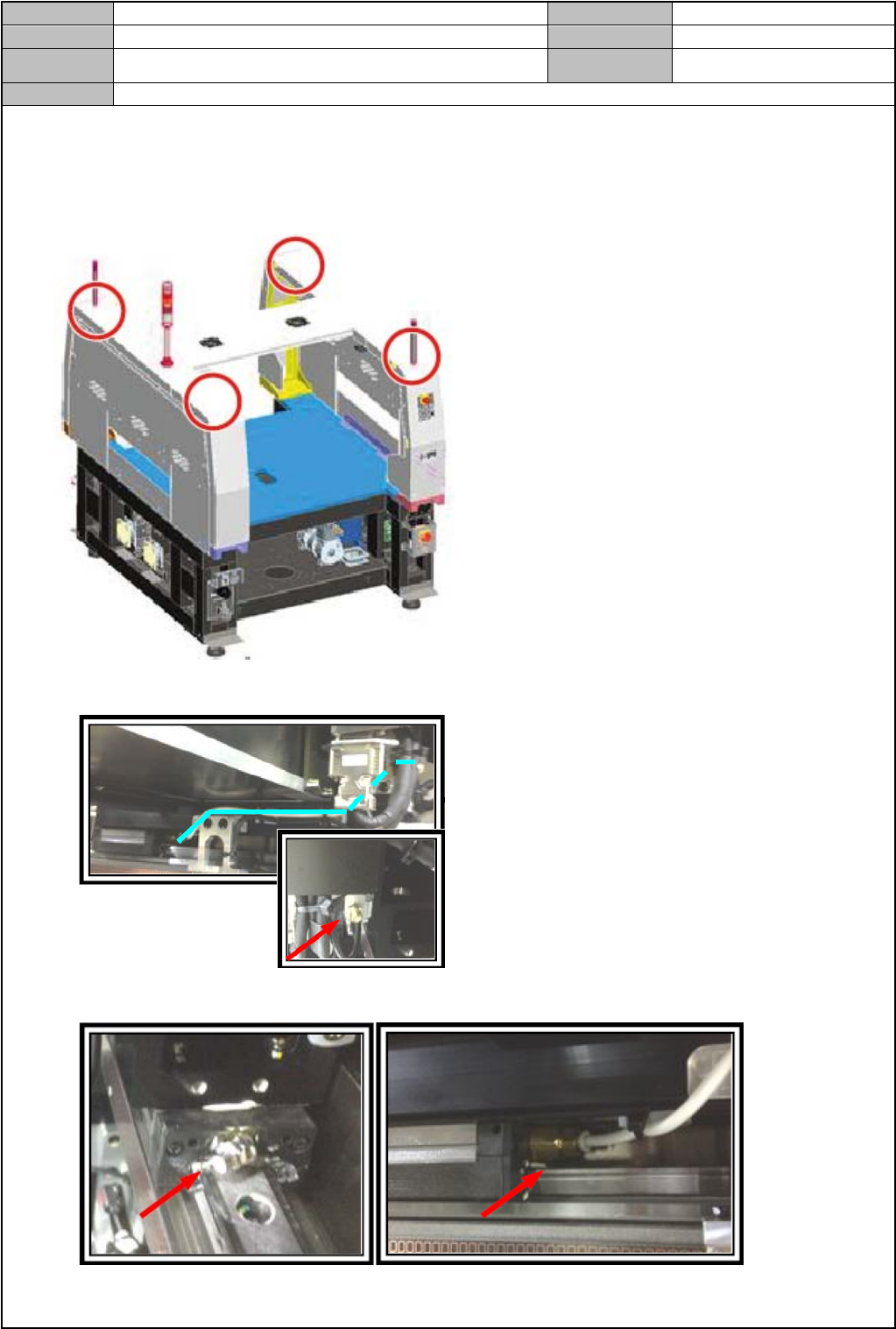

在四处标注位置注入润滑脂
确认软管的布线区间是否折弯或是否与配件连接好后，注入润滑脂
LM Guide 的润滑脂软管上，注入润滑脂直至达到配件
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.17 Y-FRAME
Version
01
Title
注入润滑脂
Page
3-17-4
Note
用润滑脂注入器，针对四处各一次反复注入泵动作
向前推一下 Frame，确认 LM Guide 与球形螺丝上有无粘到润滑脂，没有粘到之处上各一次反
复注入泵动作
