Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-16
Note

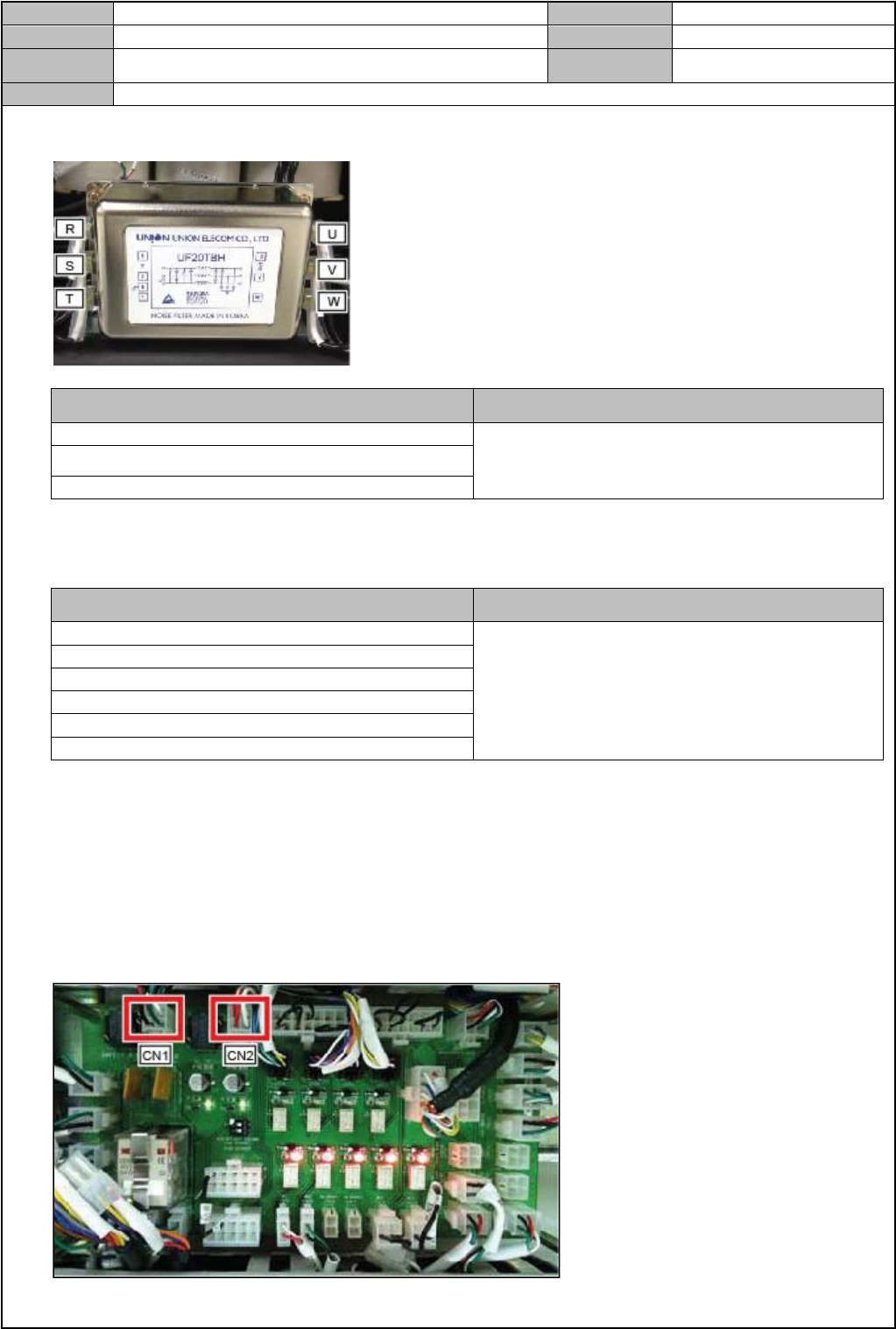

14. 测定 Noise Filter 电阻
检查地方 检查标准
NOISE FILTER : NF1-R , NF1-S
AC 220V±10
NOISE FILTER: NF1-R , NF1-T
NOISE FILTER: NF1-S , NF1-T
*条件：MCCB ON, Main Power Switch OFF
15. 测定直流电源
检查地方 检查标准
#1 DC POWER SUPPLY : PS1+24V, PS1-24G
DC 24.30±0.05V
#2 DC POWER SUPPLY : PS1+24V, PS1-24G
#3 DC POWER SUPPLY : PS1+24V, PS1-24G
#4 DC POWER SUPPLY : PS1+24V, PS1-24G
#5 DC POWER SUPPLY : PS1+24V, PS1-24G
#6 DC POWER SUPPLY : PS1+24V, PS1-24G
*条件：CP#1 ON, CP#2 ON, CP#3 ON
连接 Safety Control Board CN1,CN2 时，启用的交流、直流电源
1. 关闭 CP#1,2,3
2. 连接 Safety Control Board 的 CN1、CN2 连接器
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-17
Note

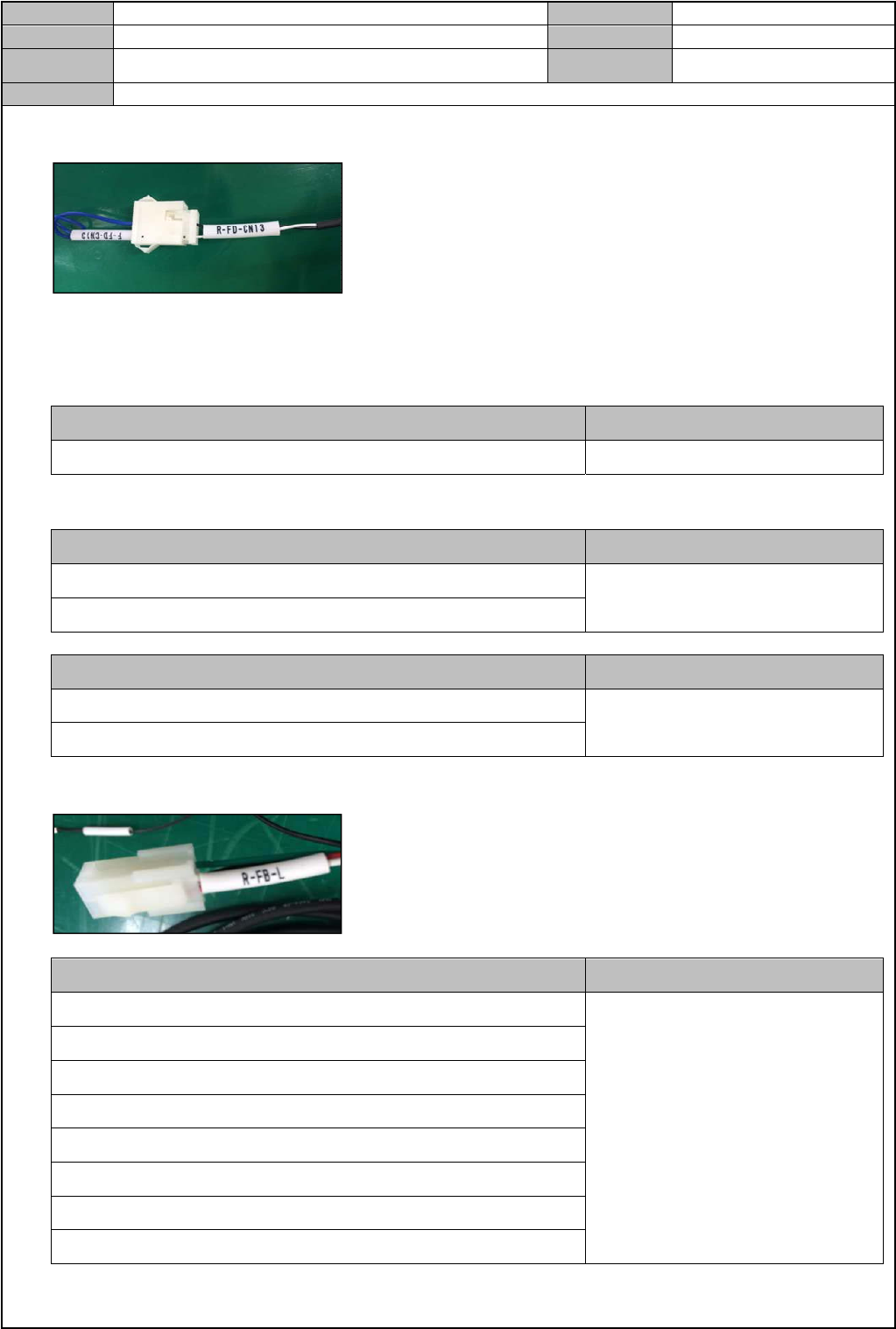

3. 连接夹具用连接器
4. 打开 CP#1,2,3
5. 测定 Conveyor Belt Driver 的电源
检查地方 检查标准
SM471 PW120-2 CABLE BS1-CN1 1,2 号、BS2-CN2 1,2 号
DC 24V±0.72
*条件：按下 MC#1 后进行
检查地方 检查标准
SM471 PW121-2 DC POWR BOARD 电源 CN1 1,3
DC 24V±0.72
SM471 PW121-2 DC POWR BOARD 电源 CN1 2,4
检查地方 检查标准
FR DRV POWR BOARD 电源 R-DRV-PW 1<-> 2
DC 24V±0.72
RR DRV POWR BOARD 电源 R-DRV-PW 1<-> 2
6. 测定 Feeder Base Board 输入电源
检查地方 检查标准
前面左侧 FEEDER BASE B/D F-FB-L 1<->2
DC 24V±0.72
前面左侧 FEEDER BASE B/D F-FB-L 3<->4
前面右侧 FEEDER BASE B/D F-FB-L 1<->2
前面右侧 FEEDER BASE B/D F-FB-L 3<->4
后面左侧 FEEDER BASE B/D F-FB-L 1<->2
后面左侧 FEEDER BASE B/D F-FB-L 3<->4
后面右侧 FEEDER BASE B/D F-FB-L 1<->2
后面右侧 FEEDER BASE B/D F-FB-L 3<->4
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-18
Note

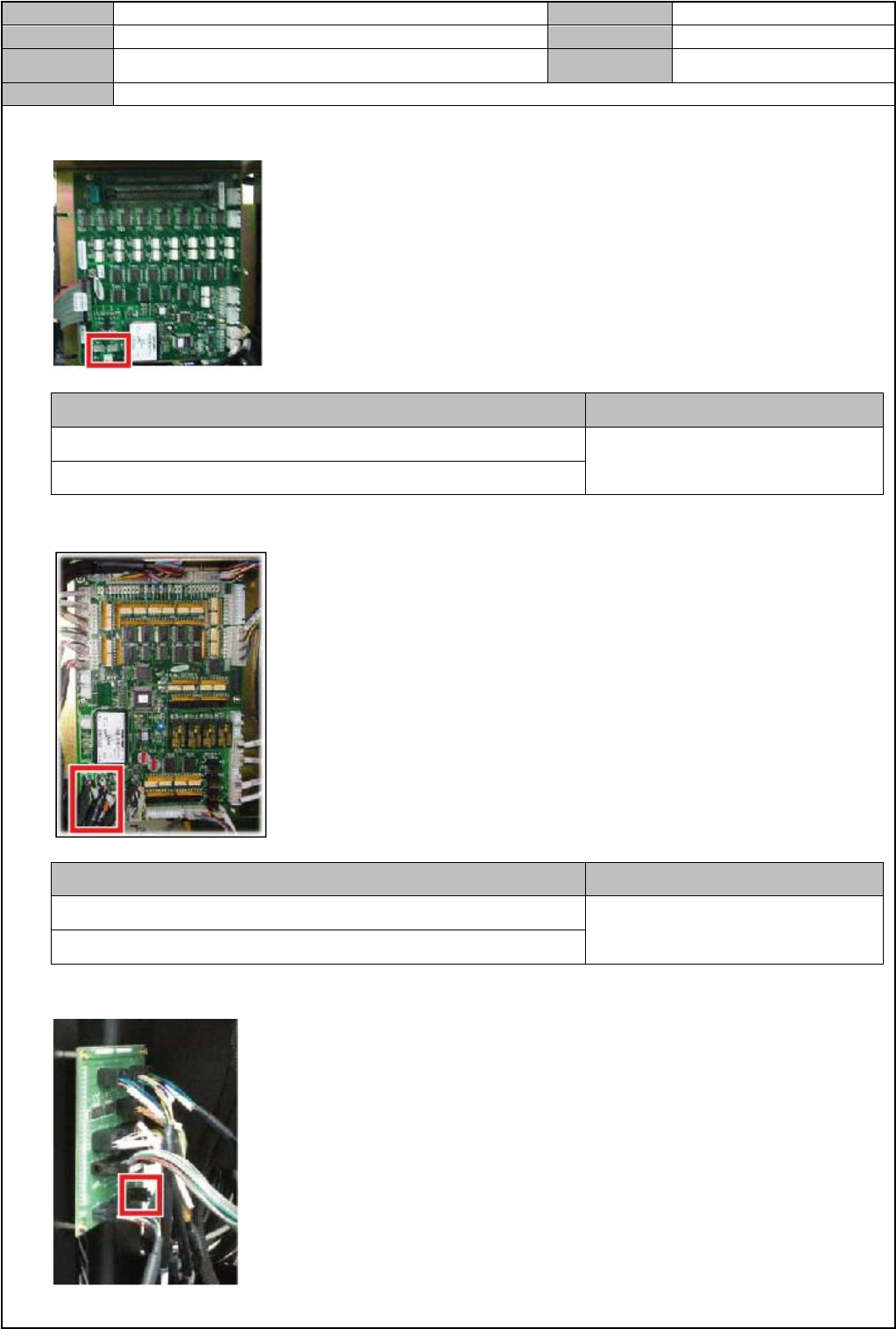

7. 测定 Rear Feeder IF Board CN4 电源
检查地方 检查标准
REAR FEEDER IF BOARD CN4 : CN4-1 号、CN4-3 号
DC 24V±0.72
REAR FEEDER IF BOARD CN4 : CN4-2 号、CN4-4 号
8. 测定 Conveyor IF Board CN4 电源
检查地方 检查标准
CONVEYOR IF BOARD CN4 : CN4-1 号、CN4-3 号
DC 24V±0.72
CONVEYOR IF BOARD CN4 : CN4-2 号、CN4-4 号
9. 测定 Axis Sensor Board CN1 电源
