Model DECAN Series Company SAMSUNG TECHWIN Module 3.5 CONVEYOR V ersion 01 Tit le 更换电机 Page 3-5-25 Note 5. 将电机组装于传输带 6. 调整传输带张力 张力： 160±10 Hz 更换 Work Zone Front (Rear) / Fix (Move) PCB 移送电机 1. 拆卸连接到电机的电缆 2. 松开固定电机的固定…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
更换电机
Page
3-5-24
Note
6. 调整传输带张力
张力：22±2 Hz
Entry / Exit Zone Front(Rear)PCB 移送电机
1. 拆卸连接到电机的电缆
2. 松开固定电机的固定螺栓后，拆卸
3. 更换新电机
4. 如下组装电机和 Pulley
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
更换电机
Page
3-5-25
Note
5. 将电机组装于传输带
6. 调整传输带张力
张力：160±10 Hz

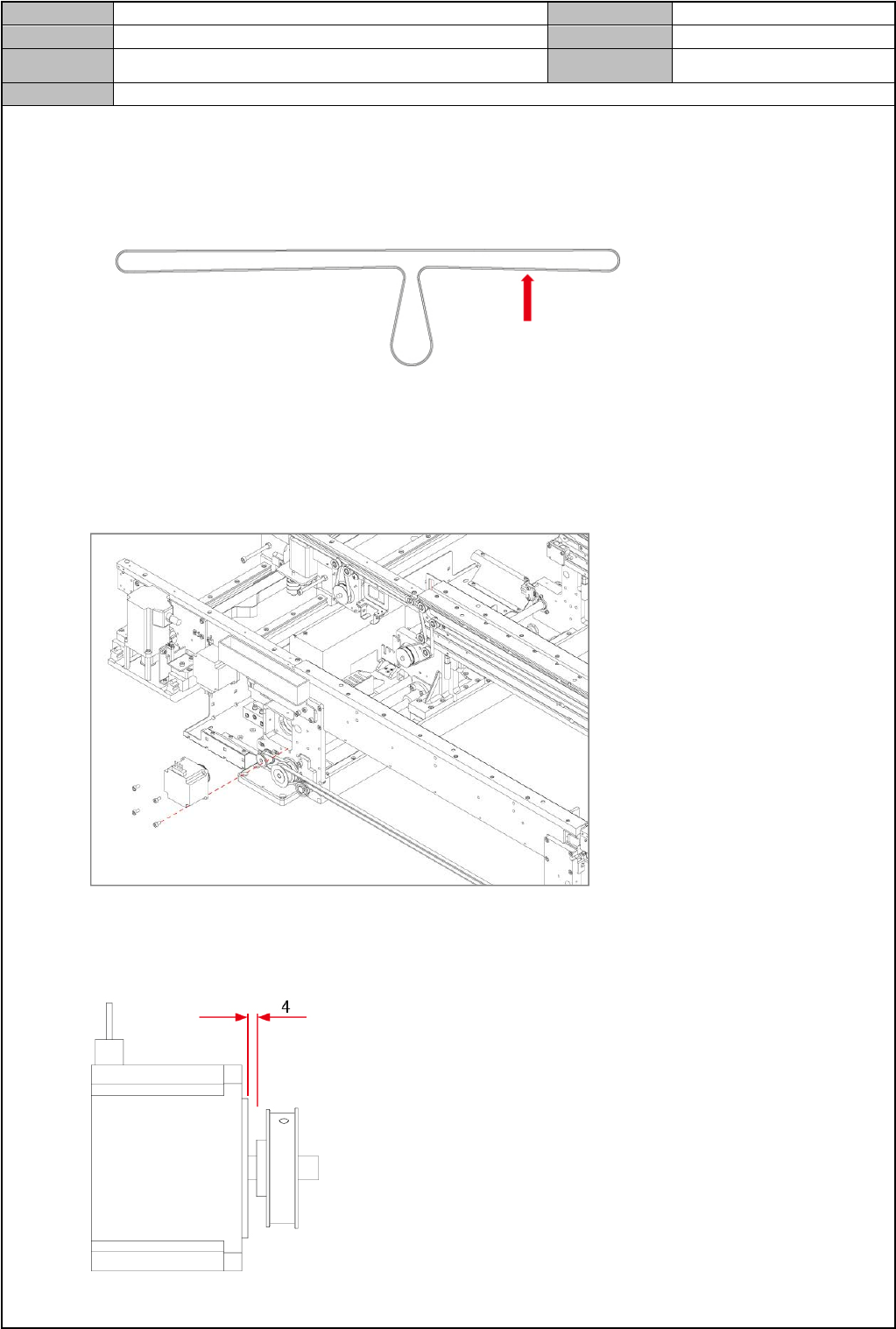

更换 Work Zone Front (Rear) / Fix (Move) PCB 移送电机
1. 拆卸连接到电机的电缆
2. 松开固定电机的固定螺栓后，拆卸
3. 更换新电机
4. 如下组装电机和 Pulley
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.5 CONVEYOR
Version
01
Title
更换电机
Page
3-5-26
Note
5. 调整传输带张力
张力：40±5 Hz

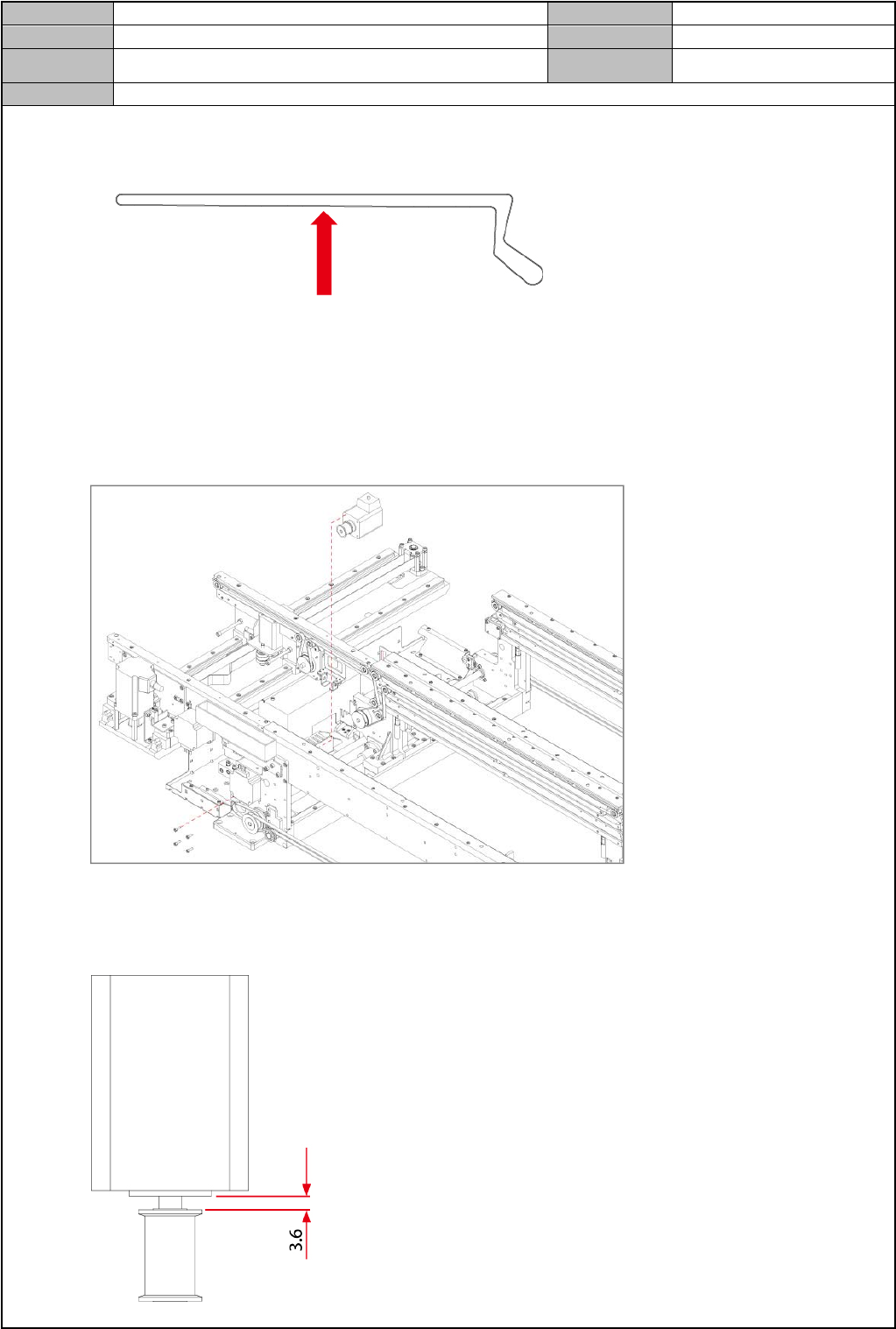

更换 Work Zone 动力传达电机
1. 拆卸连接到电机的电缆
2. 松开固定电机的固定螺栓后，拆卸
3. 更换新电机
4. 如下组装电机和 Pulley
