Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 设定 HEAD BLOW 及 V ACUU M(L2) Page 3-1 1-10 Note 进行 V alve Check 1. 选择 Gantry1 后，点击 <V alve Check> 2. 在 <Count> 输入 50 ， <Gant…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
设定HEAD BLOW及VACUUM(L2)
Page
3-11-9
Note
确认 Head Blow 启动及设定
1. 在 Off 状态下，将 Vacuum 逐一变更为 On
2. 调整 Blow 值的 Speed Control 后，调整 Current 值为-70~-90mmHg 以内
调整后，固定以免松开螺母
Vacuum On/Off 时，确认 Sol Valve 的 Vacuum LED 是否亮灯
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
设定HEAD BLOW及VACUUM(L2)
Page
3-11-10
Note

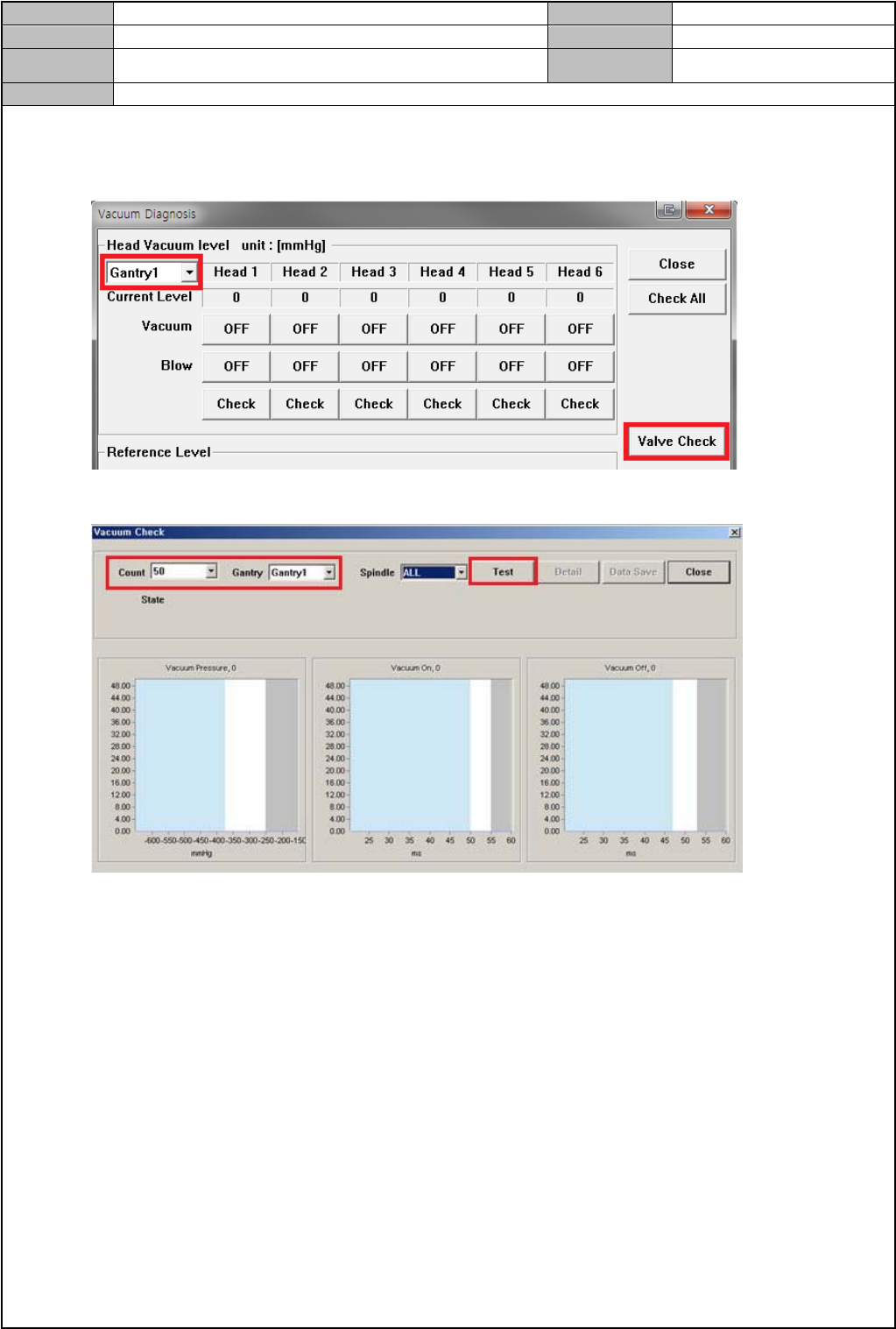

进行 Valve Check
1. 选择 Gantry1 后，点击<Valve Check>
2. 在<Count>输入 50，<Gantry1 Spindle All>状态下，点击<Test>并进行检查
3. 如下按照测试结果，采取措施
绿色：正常 / 黄色：观察 / 红色：异常更换
针对黄色、红色的 Head，另外附加进行 100 次检查
4. 从 Head1~10 去除喷嘴
5. 以相同方式检查 Gantry2 的 Head 7~12
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
设定HEAD BLOW及VACUUM(L2)
Page
3-11-11
Note
未安装喷嘴的状态下的 Vacuum Setting
1. 选择<Sys. Setup> → <Head Information>→ <Head> → <Gantry1>
2. 点击<Set Nozzle Vacuum>，设定 Head 上没有喷嘴时的气动 Level 值后，点击 Update
*Vacuum Level 必须为 60mmHg ~ 120mmHg
3. 选择<Gantry2>后，Head 7~12 也设定气动 Level 值
