Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
DC电源SHORT CHECK
Page
3-19-11
Note
[DC 电源 SHORT CHECK]
1. 确认 Safety Control Board Dip Switch 设定
SWITCH DIP SWITCH SETTING
1
1 号、2 号：ON
2. 测定 Safety Control Board 的 CN1、CN2 绝缘电阻
检查地方 检查标准
CN1-1 번 , CN1-3 번
100MΩ 以上或 OPEN
CN2-1 번 , CN2-3 번
* 条件：拆卸拧紧于 CN1,CN2 的连接器
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-12
Note
[电压 CHECK TEST]
Ready OFF 时，启用的 AC/DC 电源
1. 测定 CP#1,2,3 的输出端电源
No.
检查地方 检查标准
CP#1 CP#1 输出端电源：CP1-2 , CP1-4
AC 220V±10
CP#2 CP#2 输出端电源：CP2-2 , CP2-4
CP#3
CP#3 输出端电源：CP3-2 , CP3-4
CP#3 输出端电源：CP3-2 , CP3-6
CP#3 输出端电源：CP3-4 , CP3-6
*条件：CP#1 ON, CP#2 OFF, CP#3 OFF
2. 测定 TB#1 AC 电源
检查地方 检查标准
测定 TB1 AC 电源：1L1 , 1L2
AC 220V±10
测定 TB1 AC 电源：22R , 22T
*条件：CP#1 ON, CP#2 ON, CP#3 ON
3. 拆卸 Safety Control Board 的 CN1, CN2 连接器
4. 拆卸 FY1,2 RY1,FX,FS RX RS 控制电源连接器
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-13
Note

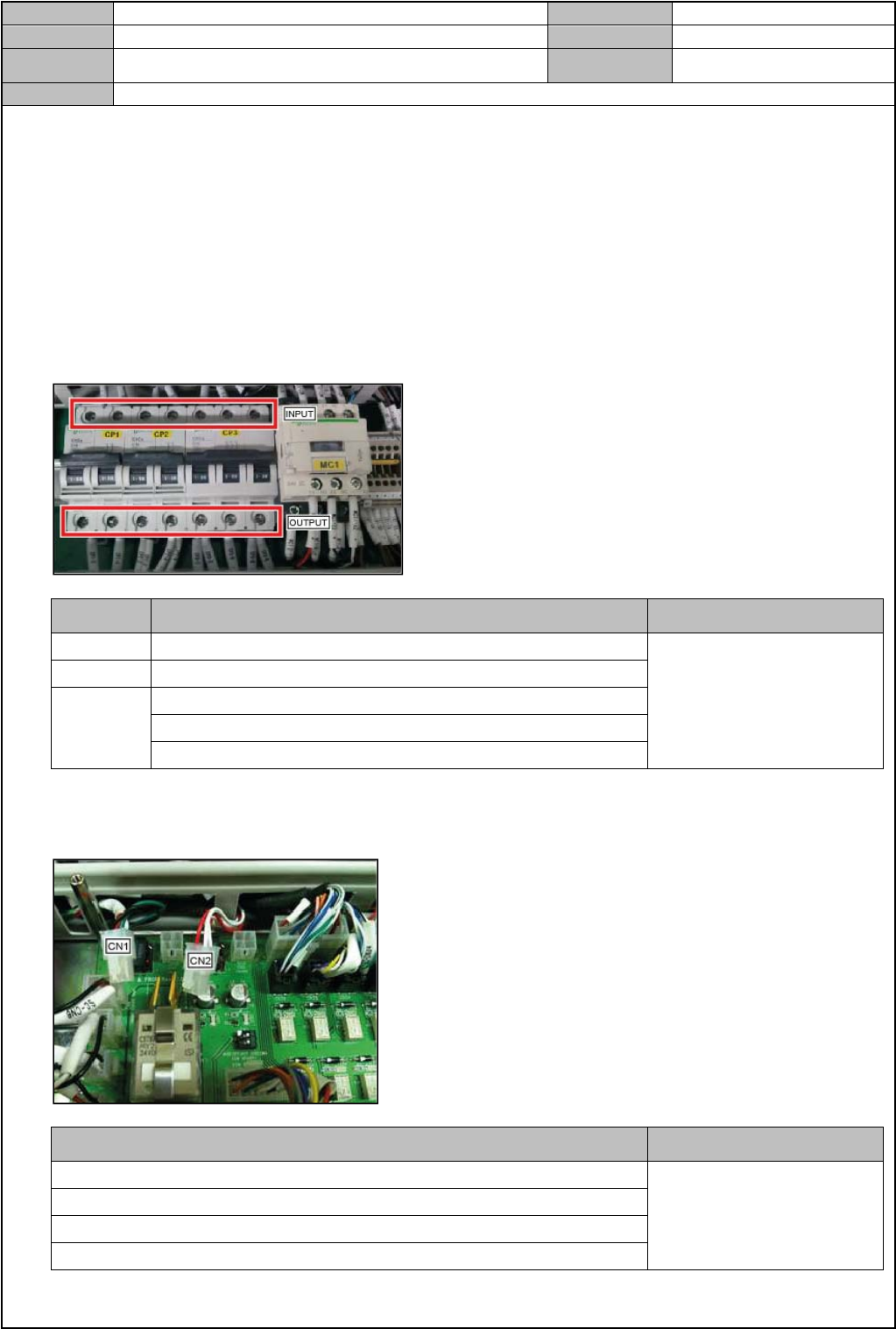

5. 关闭 CP#1,2,3
6. 将主电源电缆连接到三相电源端子
7. 打开 MCCB
8. 关闭 CP#1,2,3
9. 测定 CP#1,2,3 的输入端电源
No.
检查地方 检查标准
CP#1 CP#1 输入端电源：CP1-1 , CP1-3
AC 220V±10
CP#2 CP#2 输入端电源：CP2-1 , CP2-3
CP#3
CP#3 输入端电源：CP3-1 , CP3-3
CP#3 输入端电源：CP3-1 , CP3-5
CP#3 输入端电源：CP3-3 , CP3-5
*条件：CP#1 OFF, CP#2 OFF, CP#3 OFF
10. 测定 Safety Control Board CN1,CN2 的 DC 电源
检查地方 检查标准
SAFETY CONTROL B/D CN1 : CN1-1 号、CN1-3 号
DC 24V±0.72
SAFETY CONTROL B/D CN1 : CN1-2 号、CN1-4 号
SAFETY CONTROL B/D CN2 : CN2-1 号、CN2-3 号
SAFETY CONTROL B/D CN2 : CN2-2 号、CN2-4 号
*条件：CP#1 ON, CP#2 ON, CP#3 ON
