Model DECAN Series Company SAMSUNG TECHWIN Module 3.19 ELECTRIC DEVICE V ersion 01 Tit le MAIN 电源 SHOR T TEST Page 3-19-9 Note 8. 测定 AC 220V 输入端、 DC 24V 输出端绝缘电阻及电源 AC220V 输入端绝缘电阻 检查地方 检查标准 PS#1 AC 输入端： L, N 900 ~ 1050K Ω…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
MAIN电源SHORT TEST
Page
3-19-8
Note

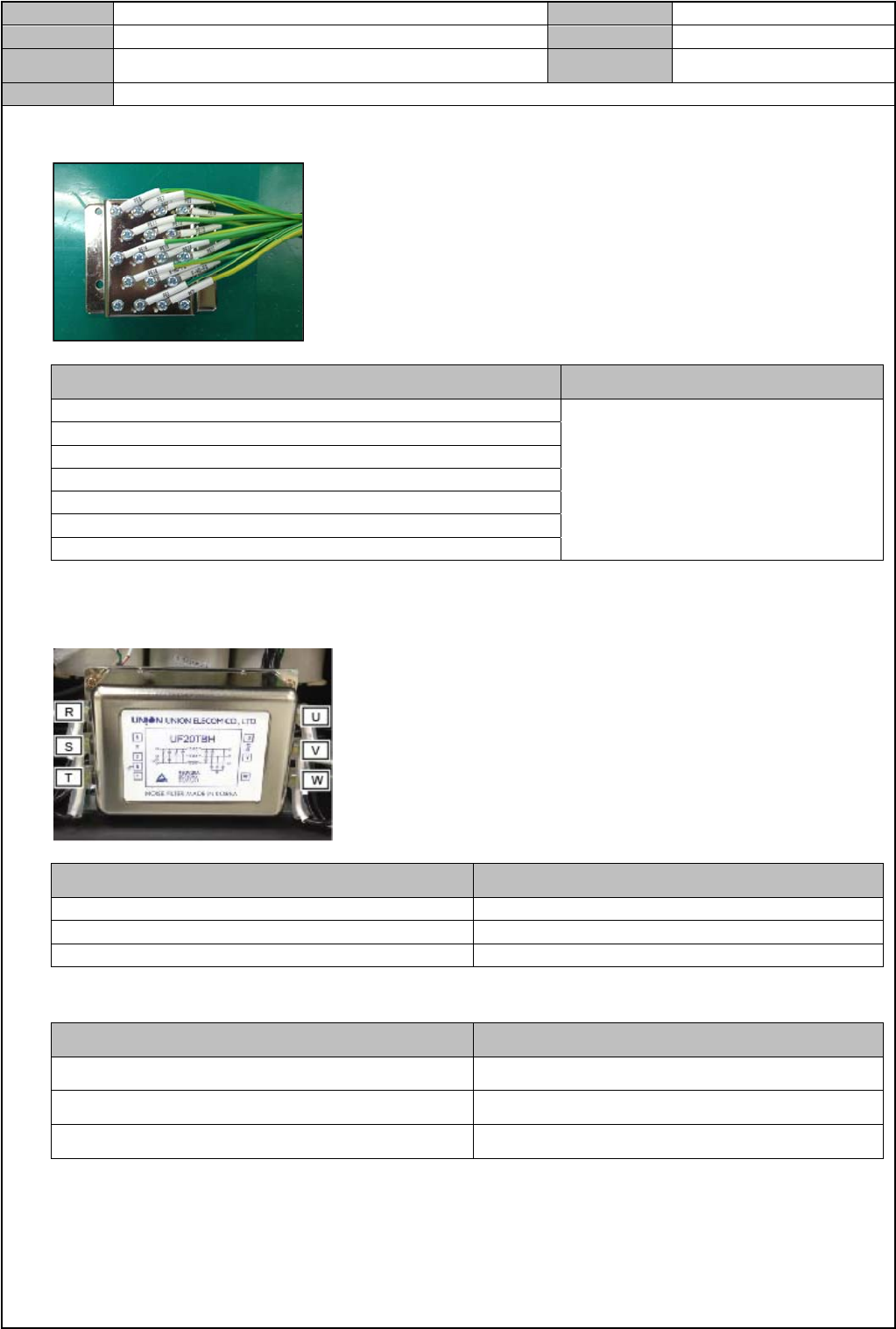

6. 测定 TB#1 与 Earth Plate 之间的绝缘电阻
检查地方 检查标准
EARTH PLATE SHORT CHECK : F.G , 1L1
100MΩ 以上或 OPEN
EARTH PLATE SHORT CHECK : F.G , 1L2
EARTH PLATE SHORT CHECK : F.G , 22R
EARTH PLATE SHORT CHECK : F.G , 22T
EARTH PLATE SHORT CHECK : F.G , 22L1
EARTH PLATE SHORT CHECK : F.G , 22L2
EARTH PLATE SHORT CHECK : F.G , 22L3
*条件：EARTH 端子与 AC 电源相之间的 SHORT CHECK
7. 测定 Noise Filter 电阻
检查地方 检查标准
NF#1 SHORT CHECK : NF1-R , NF1-S 600 ~ 750 kΩ
NF#1 SHORT CHECK : NF1-R , NF1-T 600 ~ 750 kΩ
NF#1 SHORT CHECK : NF1-S , NF1-T 600 ~ 750 kΩ
*条件：MCCB ON, Main Power S/W OFF
检查地方 检查标准
NF#1 SHORT CHECK : NF1-R , NF1-S
3Ω 以下
NF#1 SHORT CHECK : NF1-R , NF1-T
3Ω 以下
NF#1 SHORT CHECK : NF1-S , NF1-T
3Ω 以下
*条件：MCCB ON, Main Power S/W ON
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
MAIN电源SHORT TEST
Page
3-19-9
Note
8. 测定 AC 220V 输入端、DC 24V 输出端绝缘电阻及电源
AC220V 输入端绝缘电阻
检查地方 检查标准
PS#1 AC 输入端：L, N 900 ~ 1050KΩ
PS#2 AC 输入端：L, N 900 ~ 1050KΩ
PS#3 AC 输入端：L, N 900 ~ 1050KΩ
PS#4 AC 输入端：L, N 900 ~ 1050KΩ
PS#5 AC 输入端：L, N 900 ~ 1050KΩ
PS#6 AC 输入端：L, N 900 ~ 1050KΩ
DC24V 输出端绝缘电阻
检查地方 检查标准
PS#1 DC 输出端：+, - 900 ~ 1050KΩ
PS#2 DC 输出端：+, - 900 ~ 1050KΩ
PS#3 DC 输出端：+, - 900 ~ 1050KΩ
PS#4 DC 输出端：+, - 900 ~ 1050KΩ
PS#5 DC 输出端：+, - 900 ~ 1050KΩ
PS#6 DC 输出端：+, - 900 ~ 1050KΩ
AC220V 输入端电源
检查地方 检查标准
PS#1 AC 输入端：L, N AC 220V±10
PS#2 AC 输入端：L, N AC 220V±10
PS#3 AC 输入端：L, N AC 220V±10
PS#4 AC 输入端：L, N AC 220V±10
PS#5 AC 输入端：L, N AC 220V±10
PS#6 AC 输入端：L, N AC 220V±10
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
MAIN电源SHORT TEST
Page
3-19-10
Note
DC24V 输出端电源
检查地方 检查标准
PS#1 DC 输出端：+, - DC 24V±0.72
PS#2 DC 输出端：+, - DC 24V±0.72
PS#3 DC 输出端：+, - DC 24V±0.72
PS#4 DC 输出端：+, - DC 24V±0.72
PS#5 DC 输出端：+, - DC 24V±0.72
PS#6 DC 输出端：+, - DC 24V±0.72
