Model DECAN Series Company SAMSUNG TECHWIN Module 3.2 BOARD V ersion 01 Tit le VISION IF BOARD 及 SMPS 检查 Page 3-2-10 Note [VISION IF BOARD 及 SMPS 检查 ] * 检查项目 - Vision IF C able Connector 组装状态 - SMPS 组装状态、电缆连接状态
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title

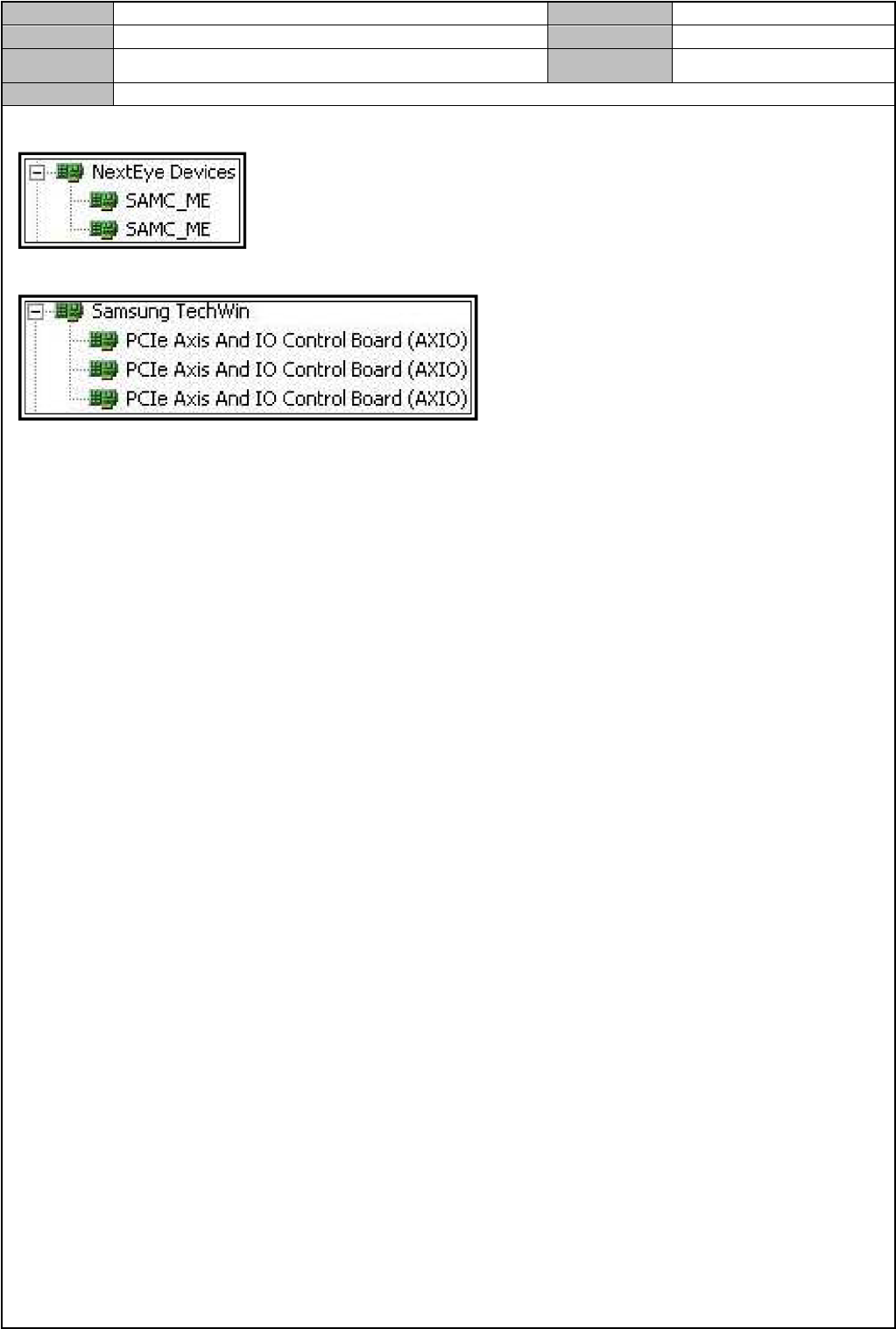

BOARD DRIVER SETTING检查
Page
3-2-9
Note
- SAMC ME Driver
- AXIO Driver
* 参考事项
不会正常识别驱动器时
- 设备电源关闭后，拆卸相关主板，检查拧紧部有无异物
- 重复两次以上也相同时，更换主板，用备份 CD再次安装Windows
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
VISION IF BOARD及SMPS检查
Page
3-2-10
Note
[VISION IF BOARD 及 SMPS 检查]
* 检查项目
- Vision IF Cable Connector组装状态
- SMPS组装状态、电缆连接状态
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
CONVEYOR IF BOARD SHORT TEST
Page
3-2-11
Note
[CONVEYOR IF BOARD SHORT TEST]
设备不供电的状态下，进行SHORT TEST
测定 CONVEYOR IF BOARD CN2 电阻
检查地方 检查标准
CONVEYOR IF BOARD CN2 : CN2-5, CN2-6 3K ~ 6KΩ
测定位置
