Model DECAN Series Company SAMSUNG TECHWIN Module 3.15 PC RACK V ersion 01 Tit le 组装 PC RACK Page 3-15-3 Note 3. 检查 Back Plane Board 的电阻值和输出电压 值 检查项目 检查项目 标准 电阻值 +5V < - > GND 记录电阻测定值 ( 未测定为不达标 ) +12V < - > G…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.15 PC RACK
Version
01
Title
组装PC RACK
Page
3-15-2
Note

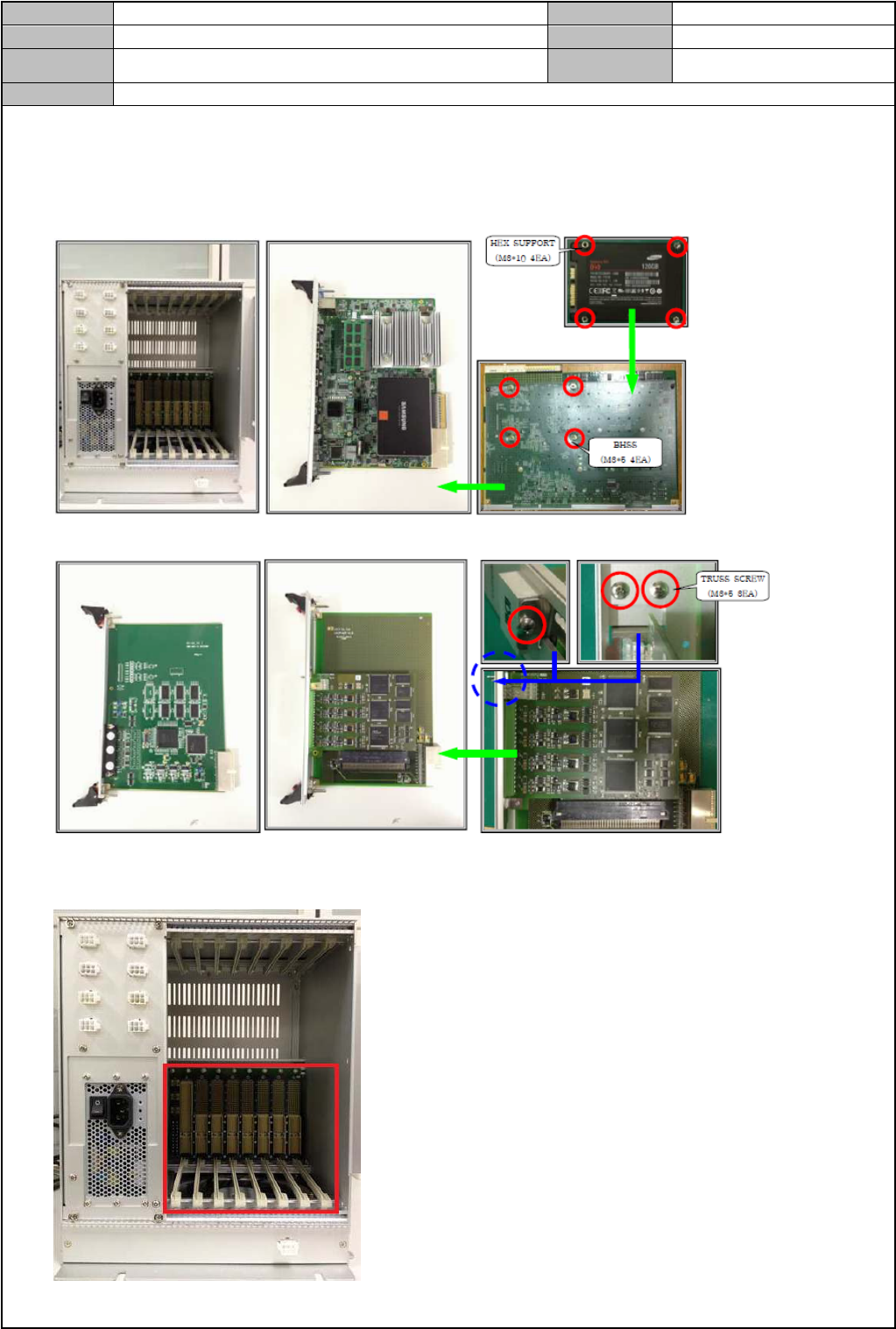

[组装 PC RACK]
1. 准备材料
Main CPU Box SBC Board
NT A8 Vision Board IT Feeder Board
2. 确认 Back Plane Board 的 Pin 有无变形/遗漏
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.15 PC RACK
Version
01
Title
组装PC RACK
Page
3-15-3
Note

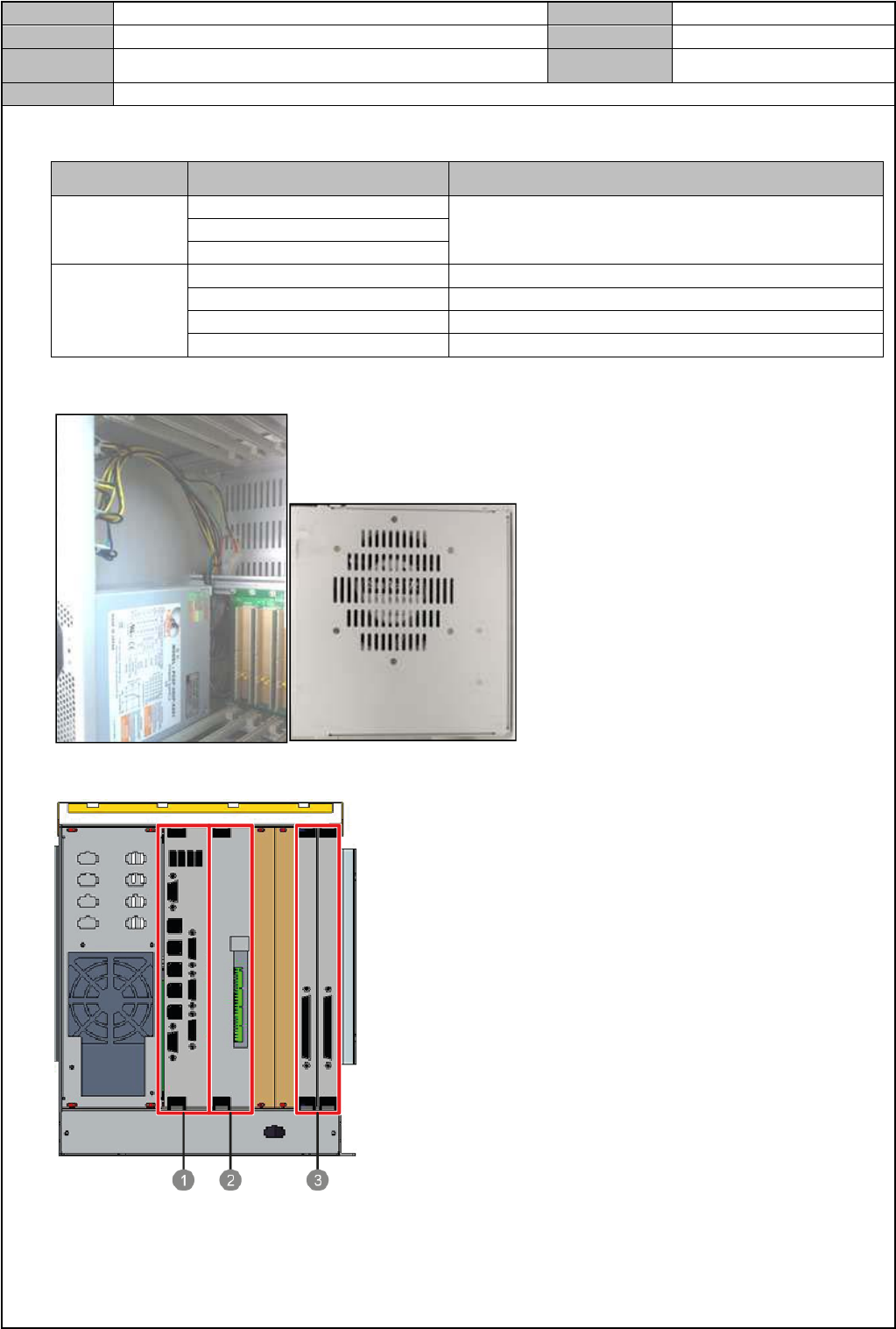

3. 检查 Back Plane Board 的电阻值和输出电压值
检查项目 检查项目 标准
电阻值
+5V < - > GND
记录电阻测定值(未测定为不达标)
+12V < - > GND
-12V < - > GND
输出电压值
+5V < - > GND 4.84V ~ 5.35V
+12V < - > GND 11.21V ~ 12.39V
-12V < - > GND -11.11V ~ -12.28V
3.3V < - > GND 3.13V ~ 3.46V
4. 整理 Main CPU Box 内侧的电源电缆及确认风扇组装状态
5. Main CPU Box 上组装各电路板
① SBC Board
② IT Master Board
③ NT-A8 Board
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.15 PC RACK
Version
01
Title
组装PC RACK
Page
3-15-4
Note
6. 将 PC Rack 和电源组装于 Rack Module 托架
7. 组装 Vision IF Board 和 USB HUB
Vision IF Board USB HUB
8. 进行电缆布线
No.
规格
START END
备注
1 SM511_PW101-1 5-FG, PS6-FG T7L-9,10
A
2 SM511_PW103 5+24V,-24G, PS6+24V,-24G T7L-5,6,7,8
3 SM511_PW109 T6L-1,2,3,4,5,6 PS3,4-L,N,FG
4 SM511_PW111 T5L-1,2,3,4,5,6
1-L,N,FG
PS2-L,N,FG
5 SM511_PW120 T7L-1,2 PS1+24V,-24G
6 SM511_PW121 T7L-3,4 PS2+24V,-24G
7 SM511_PW124 PS4+24V,-24G RZ-DRV-PWR
