Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
CONVEYOR IF BOARD SHORT TEST
Page
3-2-11
Note

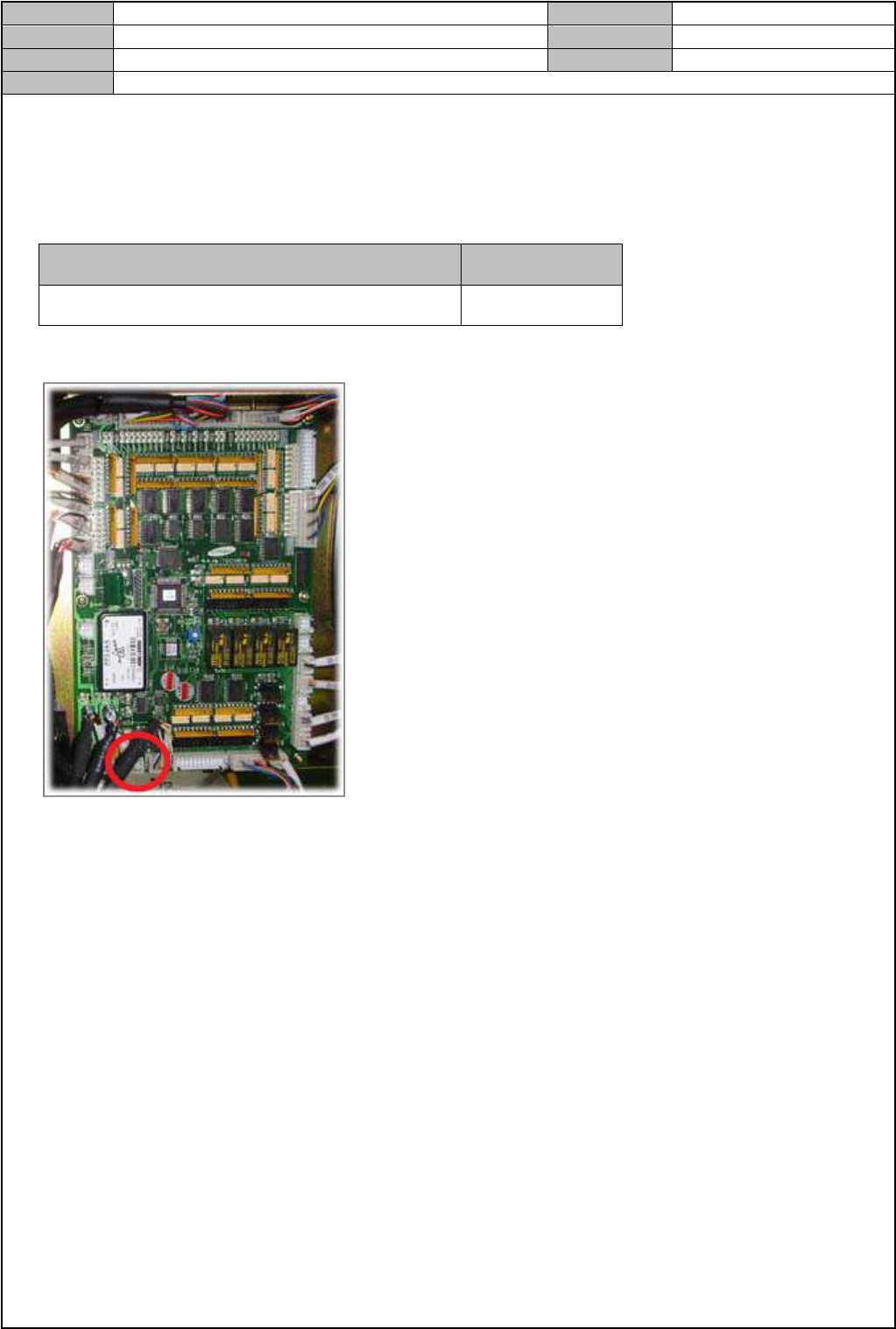

[CONVEYOR IF BOARD SHORT TEST]
设备不供电的状态下，进行SHORT TEST
测定 CONVEYOR IF BOARD CN2 电阻
检查地方 检查标准
CONVEYOR IF BOARD CN2 : CN2-5, CN2-6 3K ~ 6KΩ
测定位置
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换SAFETY FROP BOARD
Page
3-2-12
Note

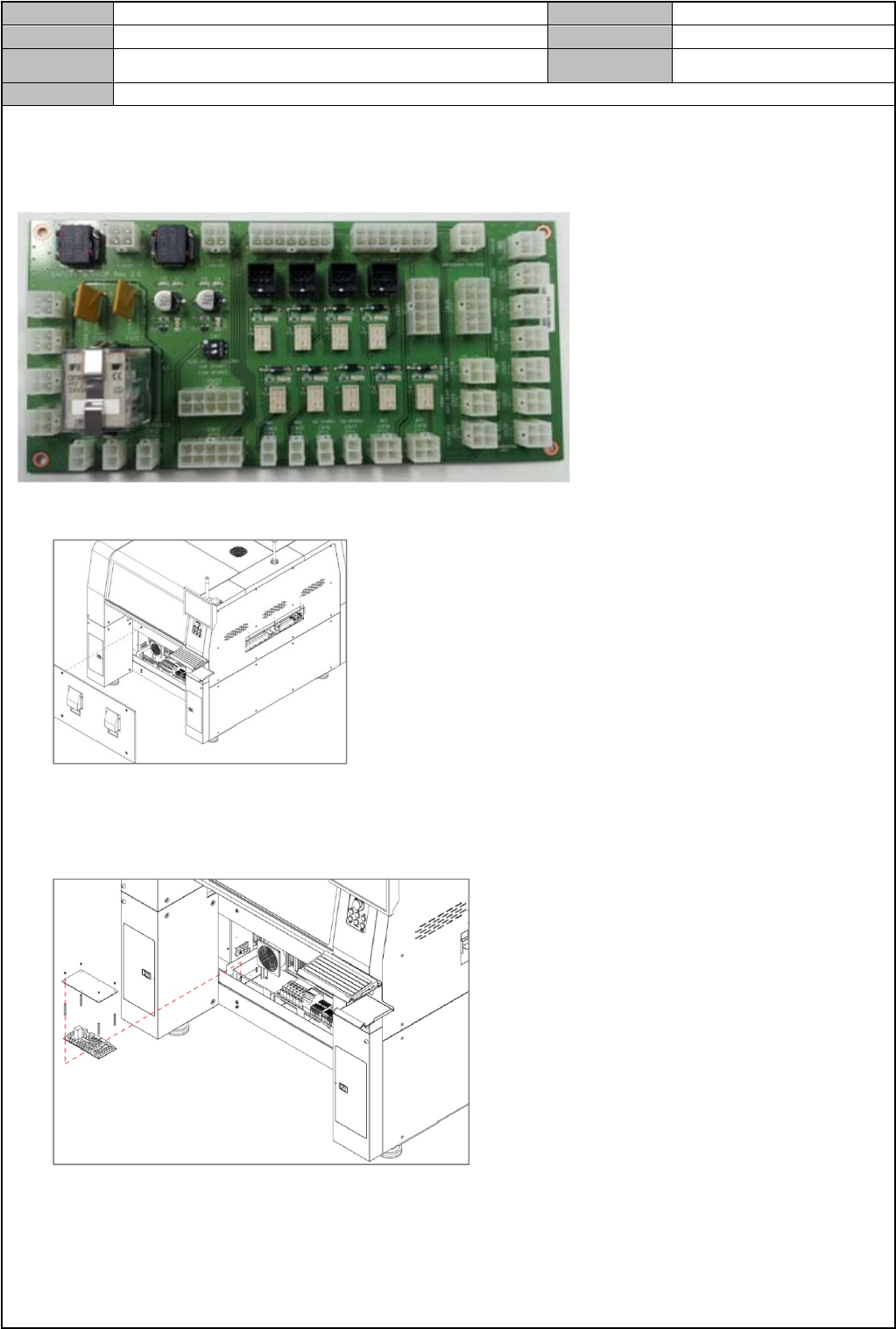

[更换 SAFETY FROP BOARD]
Safety Frop Board用于控制设备的紧急停止、门联锁等安全装置，还将控制DC电源分配
1. 拆卸设备后盖板
2. 拆卸连接到电路板的电缆
3. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换SAFETY FROP BOARD
Page
3-2-13
Note

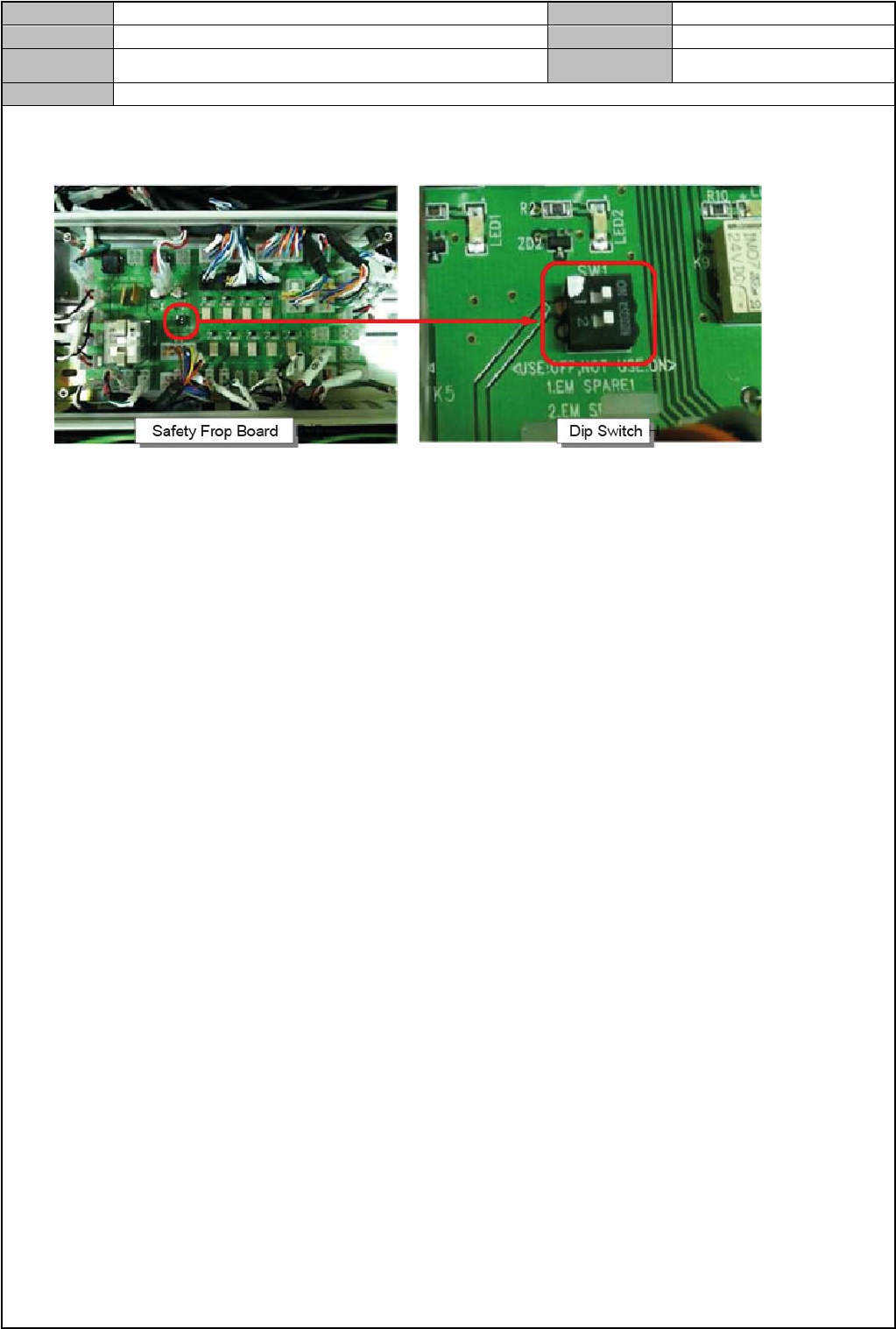

4. 组装电路板前，如下设定 DIP Switch
1 SW : On, 2 SW : On
5. 参考下列内容，连接电路板的电缆
CN1 : DC24V 电源连接的连接器(连接到#1 DC POWER SUPPLY)
CN2 : DC24V 电源连接的连接器(连接到#1 DC POWER SUPPLY)
CN3 : 前面操作开关面板的 READY S/W, EMO S/W, DOOR S/W 连接的连接器
CN4 : 后面操作开关面板的 READY S/W, EMO S/W, DOOR S/W 连接的连接器
CN5 : SAFETY OVERRIDE SWITCH 连接的连接器
CN6 ~9 : 前/后面 FEEDER 电源连接的连接器
CN10 : R STEP 电源连接的连接器
CN11 : WORK STEP 电源连接的连接器
CN12 : CONVERYOR PACK BOARD 电源连接的连接器
CN13 : CONVEYOR I/F B/D ↔ EMG, RADY SW, POWER ON, DOOR, READY OUT FSO, RE
ADY LAMP INTERFACE 用连接器
CN14~17 : 外部 INTERLOCK IF
CN18 : #1 MAGNETIC CONTACTOR 连接的连接器
CN19 : #2 MAGNETIC CONTACTOR 连接的连接器
CN20~CN29 : 控制面板用 DC24V 电源分配用连接器
CN30 : 前面操作开关面板的 I/O 信号连接的连接器
CN31 : 后面操作开关面板的 I/O 信号连接的连接器
CN32 : 前后 FEEDER SELECT, START S/W I/O 信号连接的连接器
CN33 : CONVEYOR I/F B/D FRONT TEACHING BOX INTERFACE 用连接器
CN35 : CONVEYOR I/F B/D REAR TEACHING BOX INTERFACE 用连接器
CN34 : FRONT TEACHING BOX 连接用连接器
CN35 : REAR TEACHING BOX 连接用连接器
6. 启动设备，确认电路板的 LED1、LED2 是否亮灯(正常启动)
