Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换FEEDER INPUT EXT BOARD
Page
3-2-31
Note
[更换 FEEDER INPUT EXT BOARD]
Feeder Input EXT Board用于将送料器的装卸状况、供料状况信号传送到Feeder IO Board
1. 拆卸连接到电路板的电缆
2. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换CAN CONVEYOR BOARD
Page
3-2-32
Note
[更换 CAN CONVEYOR BOARD]
CAN Conveyor Board用于处理Conveyor相关输入/输出信号及Tower Lamp的信号
1. 松开固定 CAN Conveyor Board Cover 的固定螺栓后，拆卸
2. 拆卸连接到电路板的电缆
3. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换CAN CONVEYOR BOARD
Page
3-2-33
Note

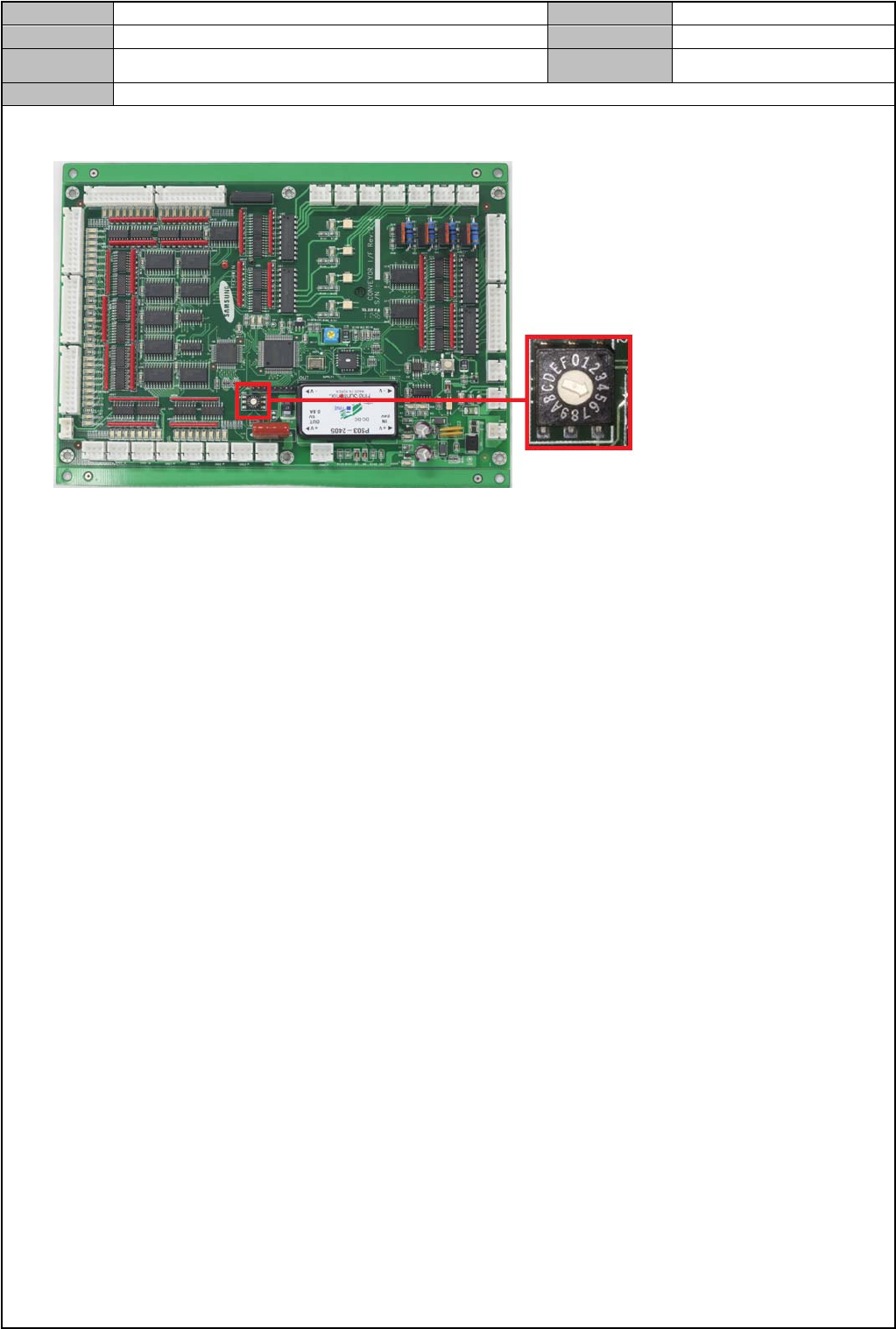

4. 组装电路板前，将 Rotary Switch SW2 设定为 5
5. 连接电缆后，启动设备，并确认 LED 是否亮为如下(正常启动)
亮灯的 LED : +24VPF, +24VF
亮灯的 LED : CPU
