Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
VISION IF BOARD及SMPS检查
Page
3-2-10
Note

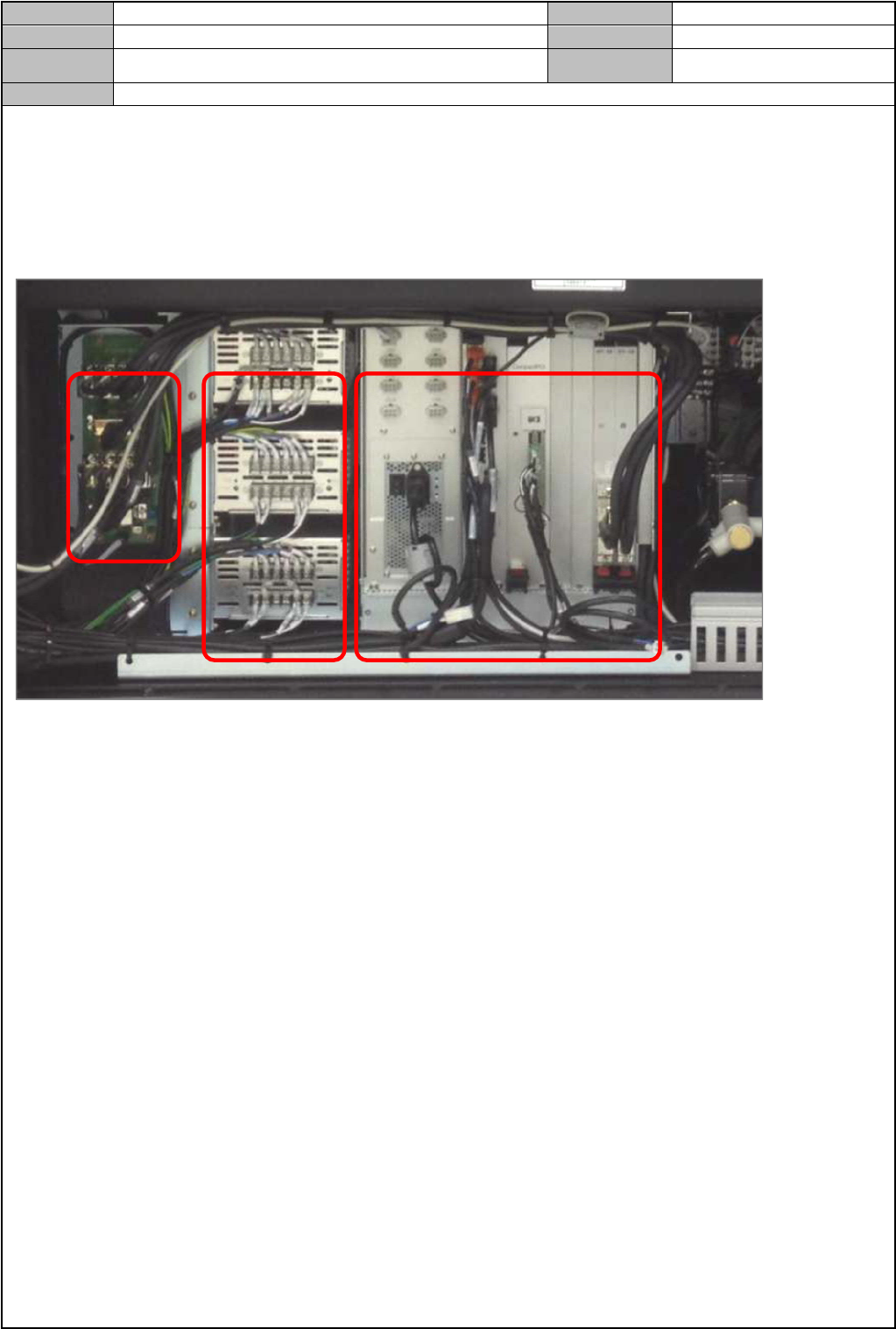

[VISION IF BOARD 及 SMPS 检查]
* 检查项目
- Vision IF Cable Connector组装状态
- SMPS组装状态、电缆连接状态
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
CONVEYOR IF BOARD SHORT TEST
Page
3-2-11
Note
[CONVEYOR IF BOARD SHORT TEST]
设备不供电的状态下，进行SHORT TEST
测定 CONVEYOR IF BOARD CN2 电阻
检查地方 检查标准
CONVEYOR IF BOARD CN2 : CN2-5, CN2-6 3K ~ 6KΩ
测定位置
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换SAFETY FROP BOARD
Page
3-2-12
Note
[更换 SAFETY FROP BOARD]
Safety Frop Board用于控制设备的紧急停止、门联锁等安全装置，还将控制DC电源分配
1. 拆卸设备后盖板
2. 拆卸连接到电路板的电缆
3. 松开固定电路板的固定螺栓，更换新电路板
