Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
SMEMA检查
Page
3-19-29
Note
[SMEMA 检查]
1. 将 SMEMA 夹具连接到设备
2. 在 MMI 菜单中，在<Diagnosis>→<F2(I/O)>项目选择<Inline Busy[Previous]>时，确认 T/Box 的<B
usy LED>上是否亮灯
3. 选择<Inline Available[Next]>时，确认 T/Box 的<Available LED>上是否亮灯
4. 用手按下 Teach Box 的<Pre>时，确认<F2(I/O)>的<Inline Available [Previous]>上是否亮灯
5. 用手按下 Teach Box 的<Next>时，确认<F2(I/O)>的<Inline Busy [Next]>上是否亮灯
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title

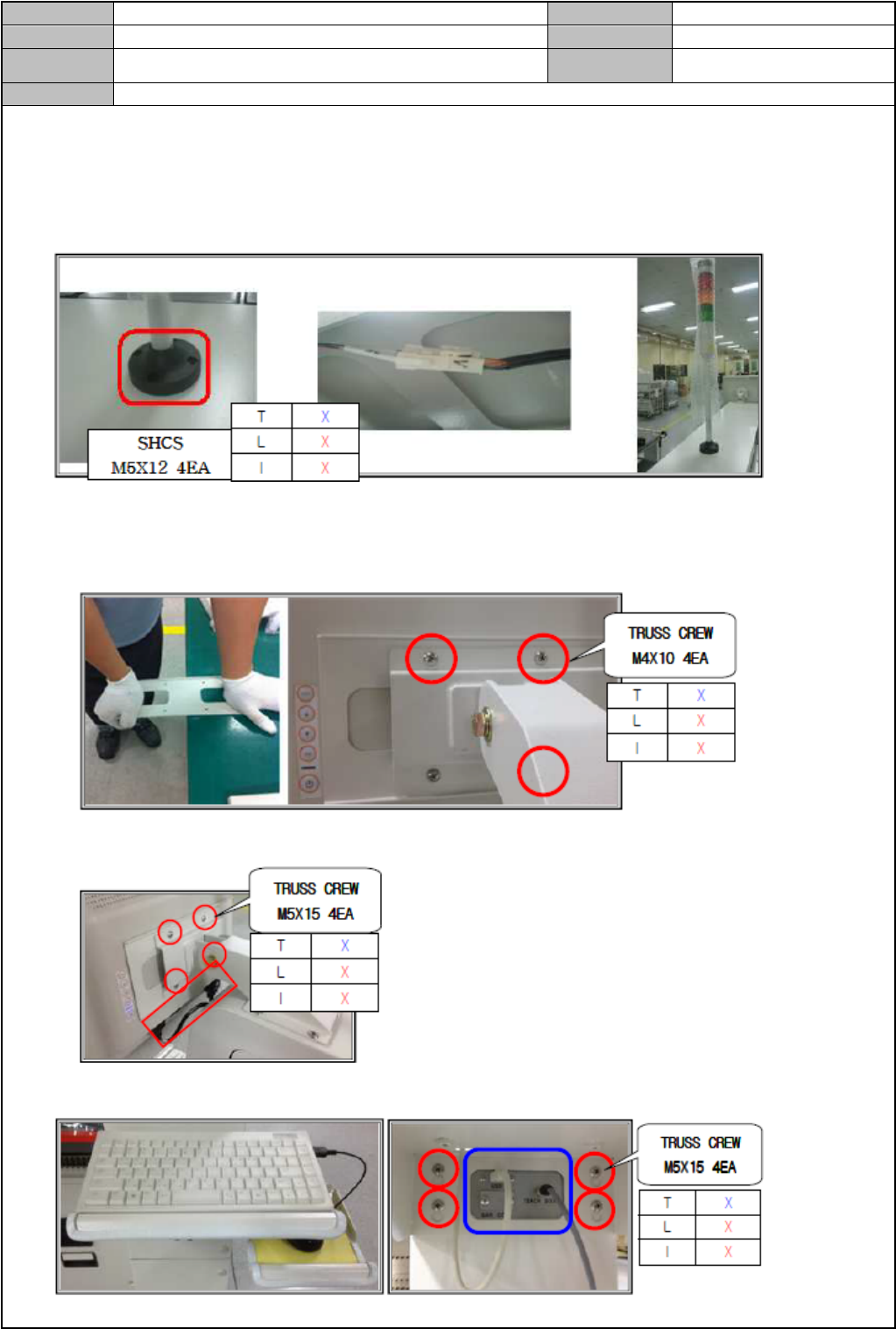

组装其他安装品
Page
3-19-30
Note
[组装其他安装品]
Tower Lamp
LCD 显示器
将显示器支架的中间部分稍微折弯后，与支架臂一起安装于显示器
将显示器安装于设备后，连接信号及电源电缆
键盘和鼠标
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
再连接MOTOR DRIVER CABLE
Page
3-19-31
Note
[再连接 MOTOR DRIVER CABLE]
参考下列内容，再连接电缆
