Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换FEEDER BASE BOARD
Page
3-2-28
Note

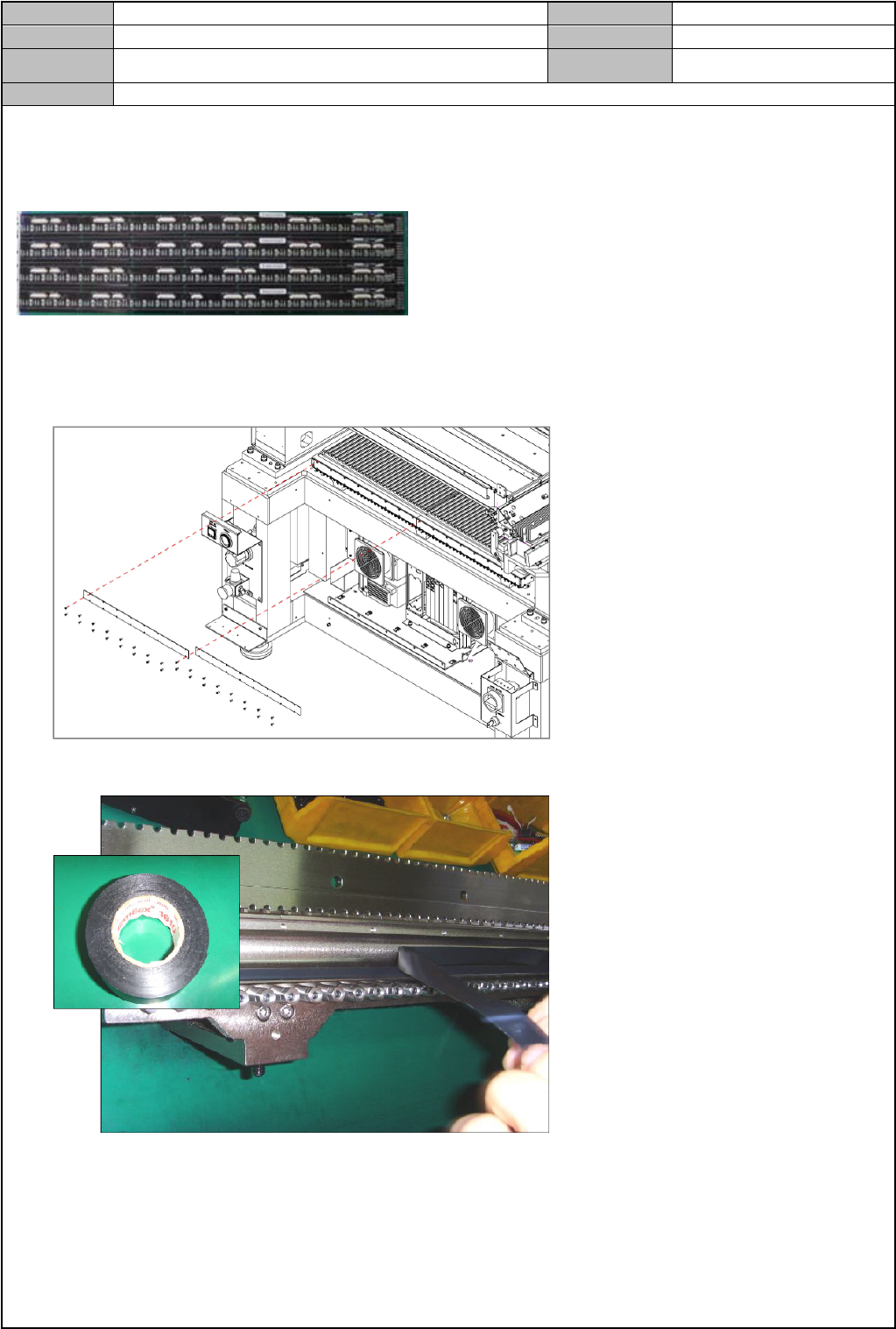

[更换 FEEDER BASE BOARD]
Feeder Base Board用于控制向送料器供电、装卸送料器、供料状况等
1. 拆卸连接到电路板的电缆
2. 松开固定电路板的固定螺栓，更换新电路板
3. 组装电路板时，与 Feeder Base Body 接触的部分上附着电气 Tape
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换FLY CAMERA IO BOARD
Page
3-2-29
Note

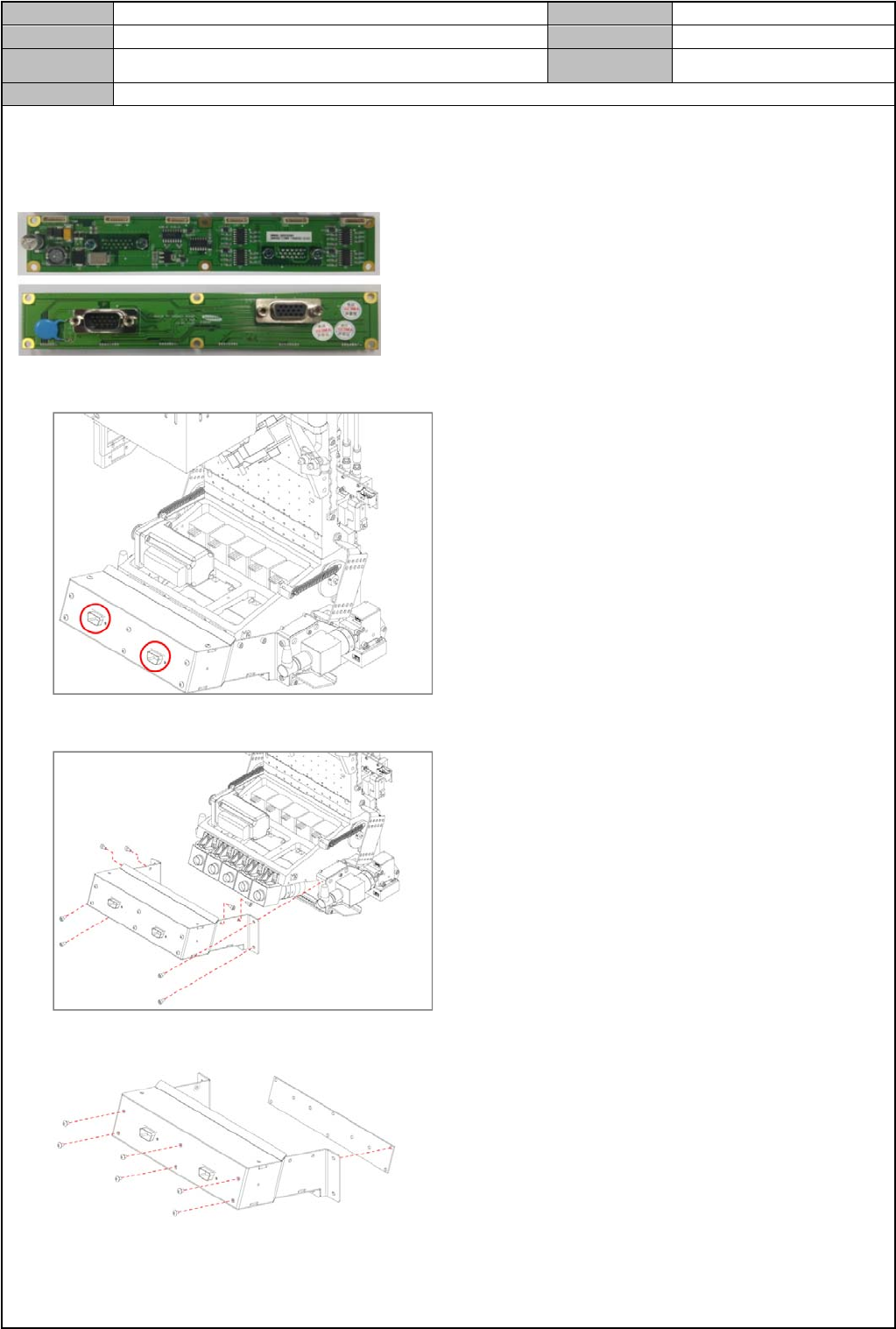

[更换 FLY CAMERA IO BOARD]
Fly Camera IO Board用于向Fly Camera供电，将Fly Camera拍摄的影像传送到Vision Board
1. 拆卸连接到电路板的电缆
2. 松开固定 Flying IO Board Assy 的固定螺栓后，拆卸
3. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换FEEDER IO BOARD
Page
3-2-30
Note

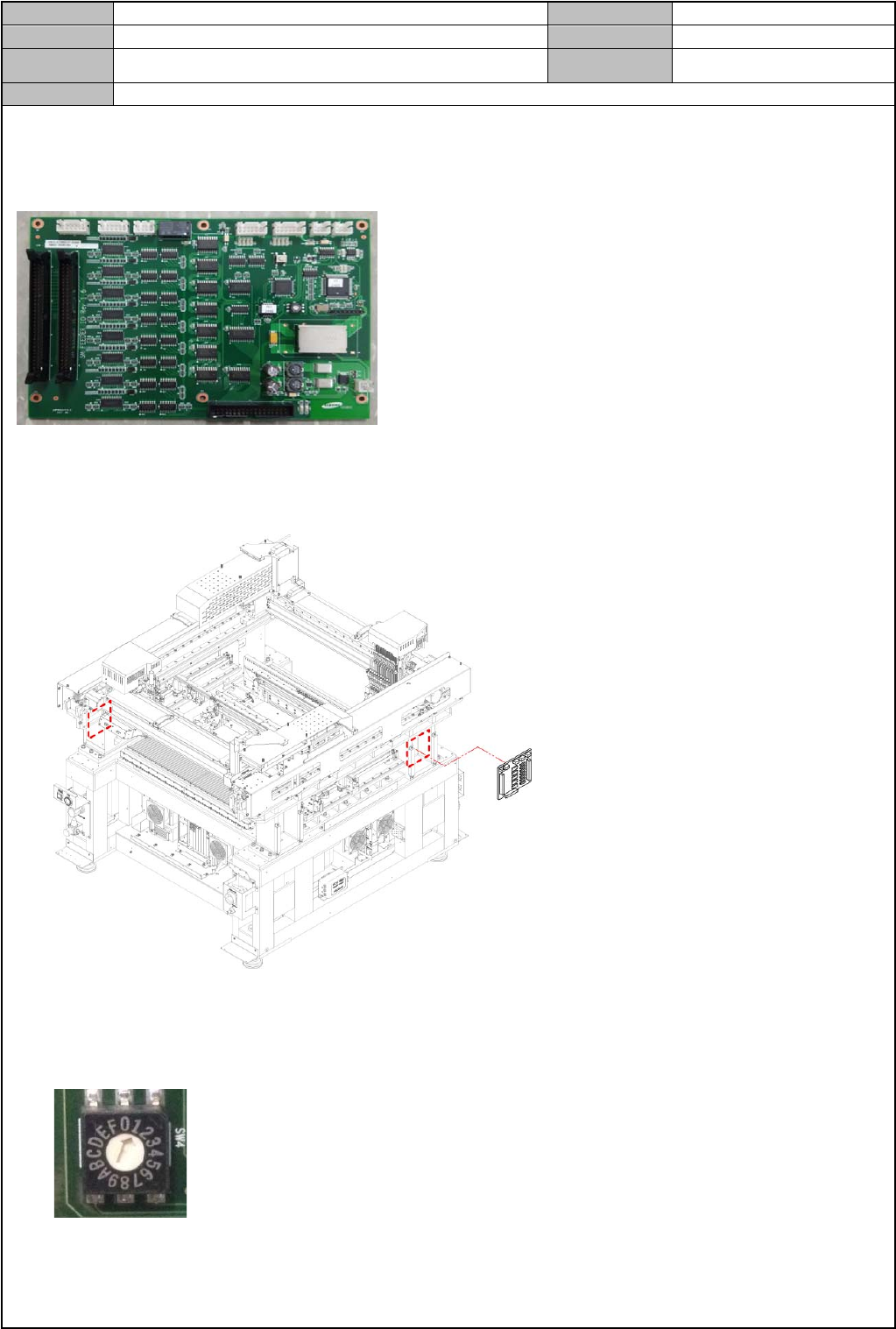

[更换 FEEDER IO BOARD]
Feeder IO Board用于控制送料器的驱动，并处理从Feeder Input EXT Board接收的信号
1. 拆卸连接到电路板的电缆
2. 松开固定电路板的固定螺栓，更换新电路板
3. 组装电路板前，如下设定 Rotary Switch
设备前面左侧 Board 的 SW4 : 设定为 1
设备前面右侧 Board 的 SW4 : 设定为 2
