Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 ANC V ersion 01 Tit le ANC 气动布线 (F2) Page 3-1-7 Note [ANC 气动布线 (F2)] Front ANC 用布线到 Conveyor Assy 的气动软管 ，连接到 ANC 气缸 - 蓝色：连接气缸的快门部 - 黑色：零件气缸的后面传感器部
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.1 ANC
Version
01
Title
调整快门传感器
Page
3-1-6
Note

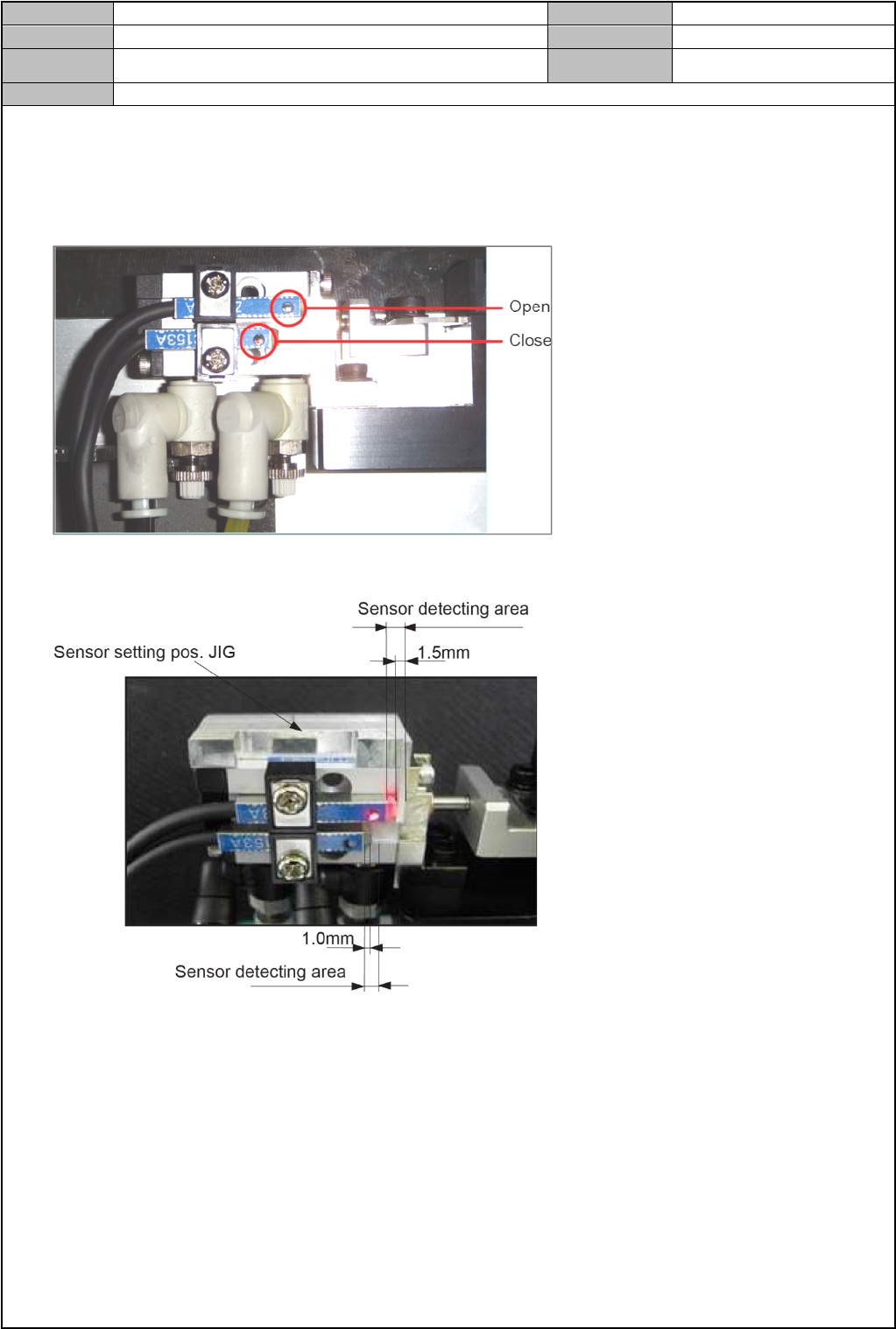

[调整快门传感器]
1. 将快门调为关闭状态，在移动关闭探测传感器时，确认传感器的亮灯状态
(确认下方传感器的感应范围)
2. 从关闭探测传感器感应范围内的右侧末端，向左侧移动 1mm 进行组装
3. 将快门设定为开启状态，在移动开启探测传感器时，确认传感器的亮灯状态
(确认上方传感器的感应范围)
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.1 ANC
Version
01
Title
ANC气动布线(F2)
Page
3-1-7
Note
[ANC 气动布线(F2)]
Front ANC
用布线到Conveyor Assy的气动软管，连接到ANC气缸
- 蓝色：连接气缸的快门部
- 黑色：零件气缸的后面传感器部
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.1 ANC
Version
01
Title
ANC气动布线(F2)
Page
3-1-8
Note
Rear ANC
用布线到Conveyor Assy的气动软管，连接到ANC气缸
- 蓝色：连接气缸的快门部
- 黑色：零件气缸的后面传感器部
* 注意事项
- 与Front不同，没有下方气缸
- 拆线布线到Conveyor Assy的ANC用软管，连接到ANC气缸部
