Model DECAN Series Company SAMSUNG TECHWIN Module 3.10 FEEDER V ersion 01 Tit le 更换 INDEX MO TOR Page 3-10-6 Note [ 更换 INDEX MOTOR] 1. 取出固定发动机盖板的固定螺栓 (2-M2.5 X0.45) 后，从送料器拆卸发动机盖板 2. 取出固定右盖板的固定螺栓 (19-M2. 5*0.45) 后，从送料器拆卸右…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.10 FEEDER
Version
01
Title
清洁及更换SPLICING SPROCKET
Page
3-10-5
Note

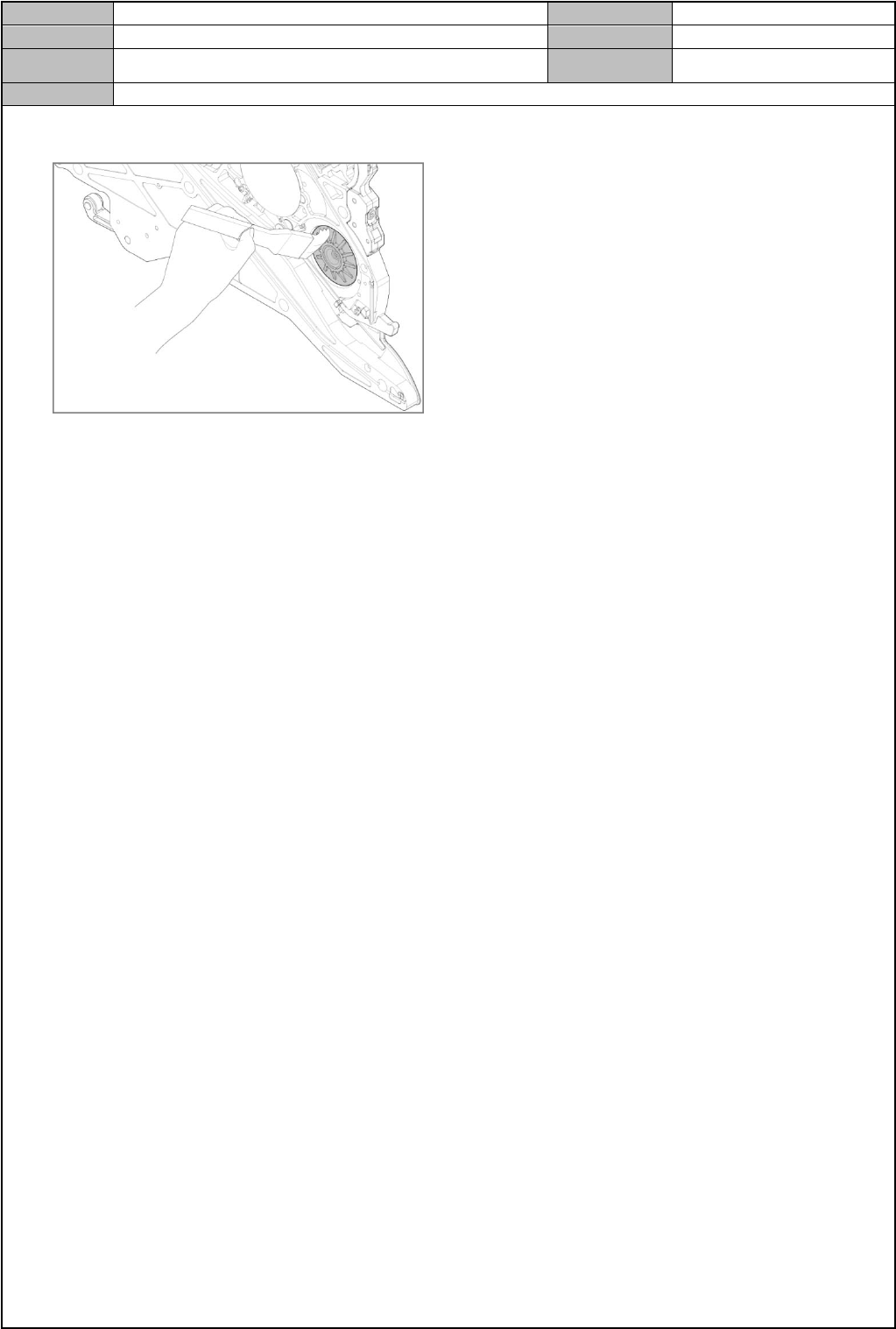

4. 在 Splicing sprocket assembly 的齿轮部分涂抹润滑油
5. 在固定轴涂抹 LOCTITE 641
6. 在送料器主机设定 Sprocket 的组装
-设定原点、传感器初始化、映射
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.10 FEEDER
Version
01
Title
更换INDEX MOTOR
Page
3-10-6
Note
[更换 INDEX MOTOR]

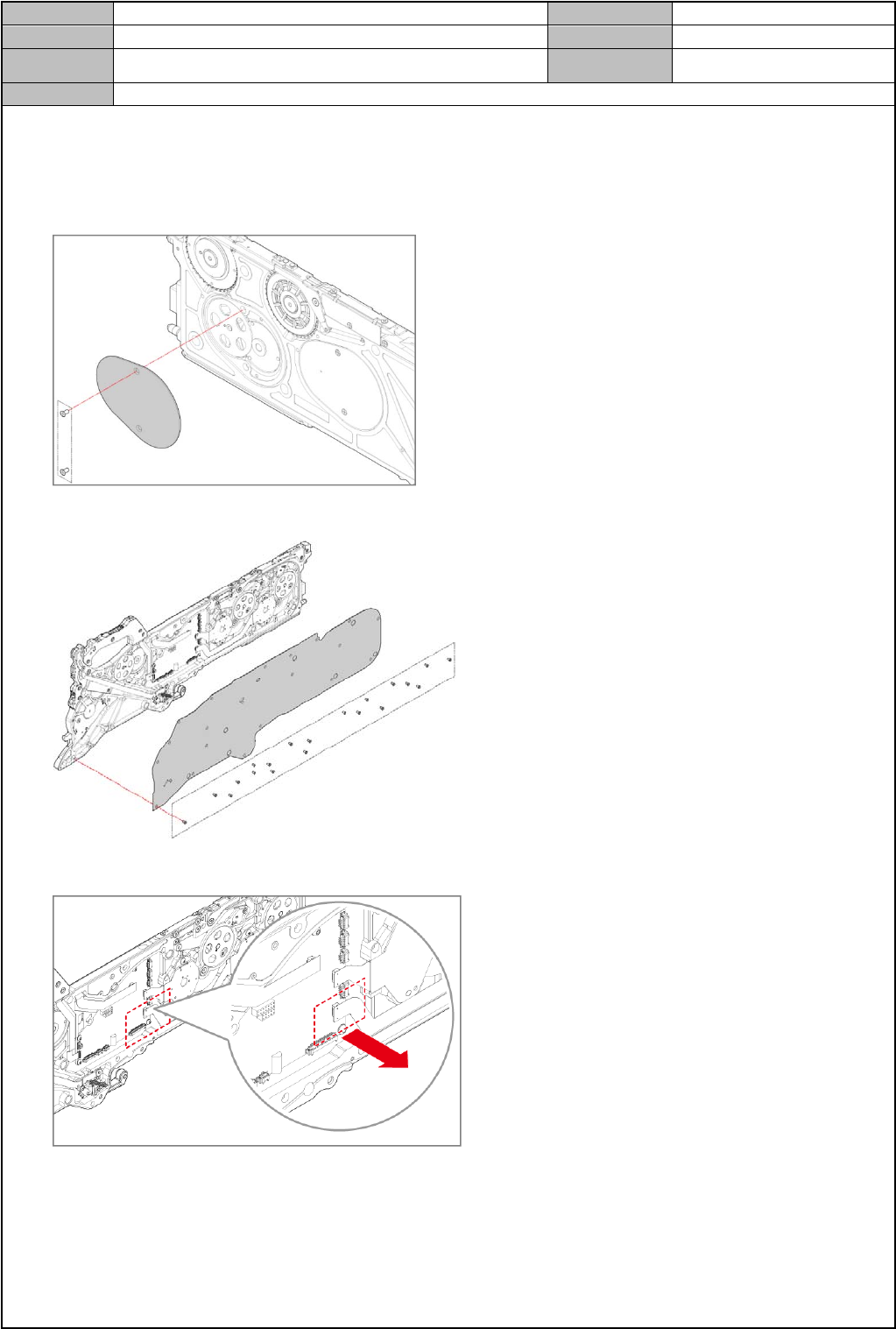

1. 取出固定发动机盖板的固定螺栓(2-M2.5X0.45)后，从送料器拆卸发动机盖板
2. 取出固定右盖板的固定螺栓(19-M2.5*0.45)后，从送料器拆卸右盖板
3. 拆卸连接到主板的 Index motor 的连接器
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.10 FEEDER
Version
01
Title
更换INDEX MOTOR
Page
3-10-7
Note

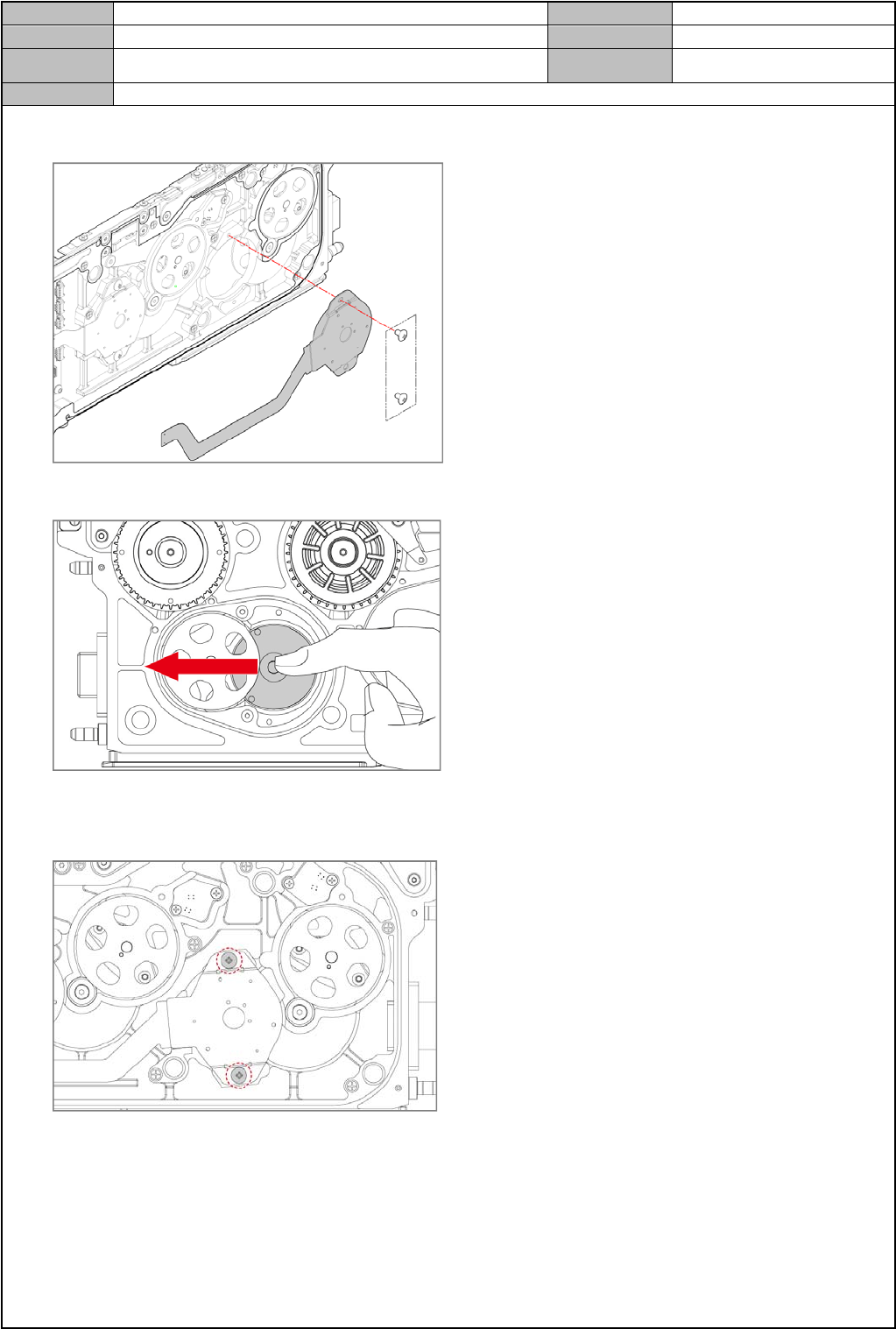

4. 取出固定 Index motor 的固定螺栓(2-M3X0.5)后，从送料器拆卸 Index motor
5. 更换新发动机后，如下图紧密贴合到发动机齿轮
*将发动机与发动机齿轮贴合得过于紧密时，驱动会产生问题，需要注意这一点
6. 临时组装 Index motor
