Model DECAN Series Company SAMSUNG TECHWIN Module 3.2 BOARD V ersion 01 Tit le 更换 HEAD MOTOR IF BOARD Page 3-2-21 Note 4. 参考下列内容，连接电路板的电 缆
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换HEAD MOTOR IF BOARD
Page
3-2-20
Note

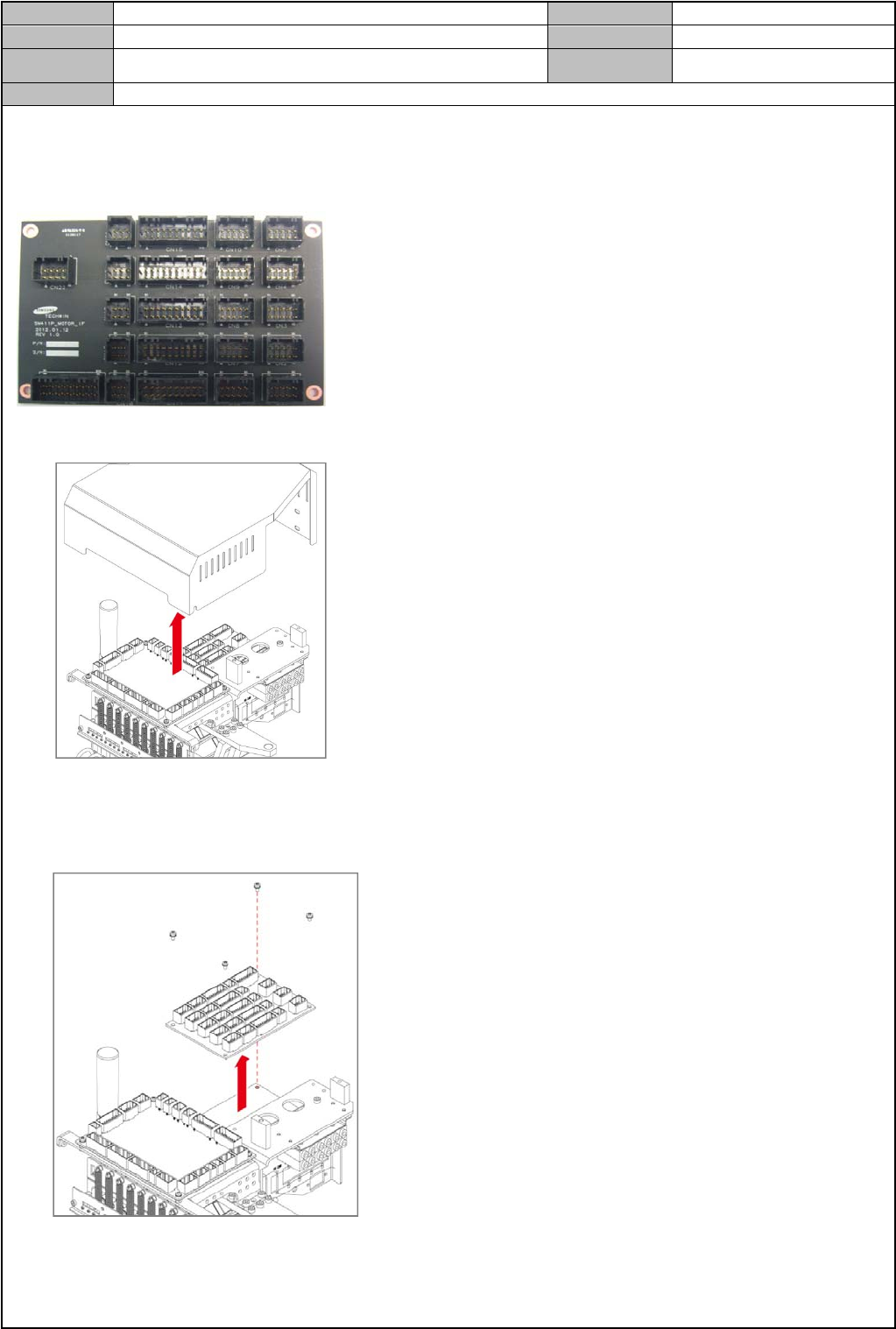

[更换 HEAD MOTOR IF BOARD]
Head Motor IF Board用于控制Head的Z轴Motor及Encoder与R轴Motor
1. 松开固定 Head Top Cover 的固定螺栓，拆卸盖板
2. 拆卸连接到电路板的电缆
3. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换HEAD MOTOR IF BOARD
Page
3-2-21
Note

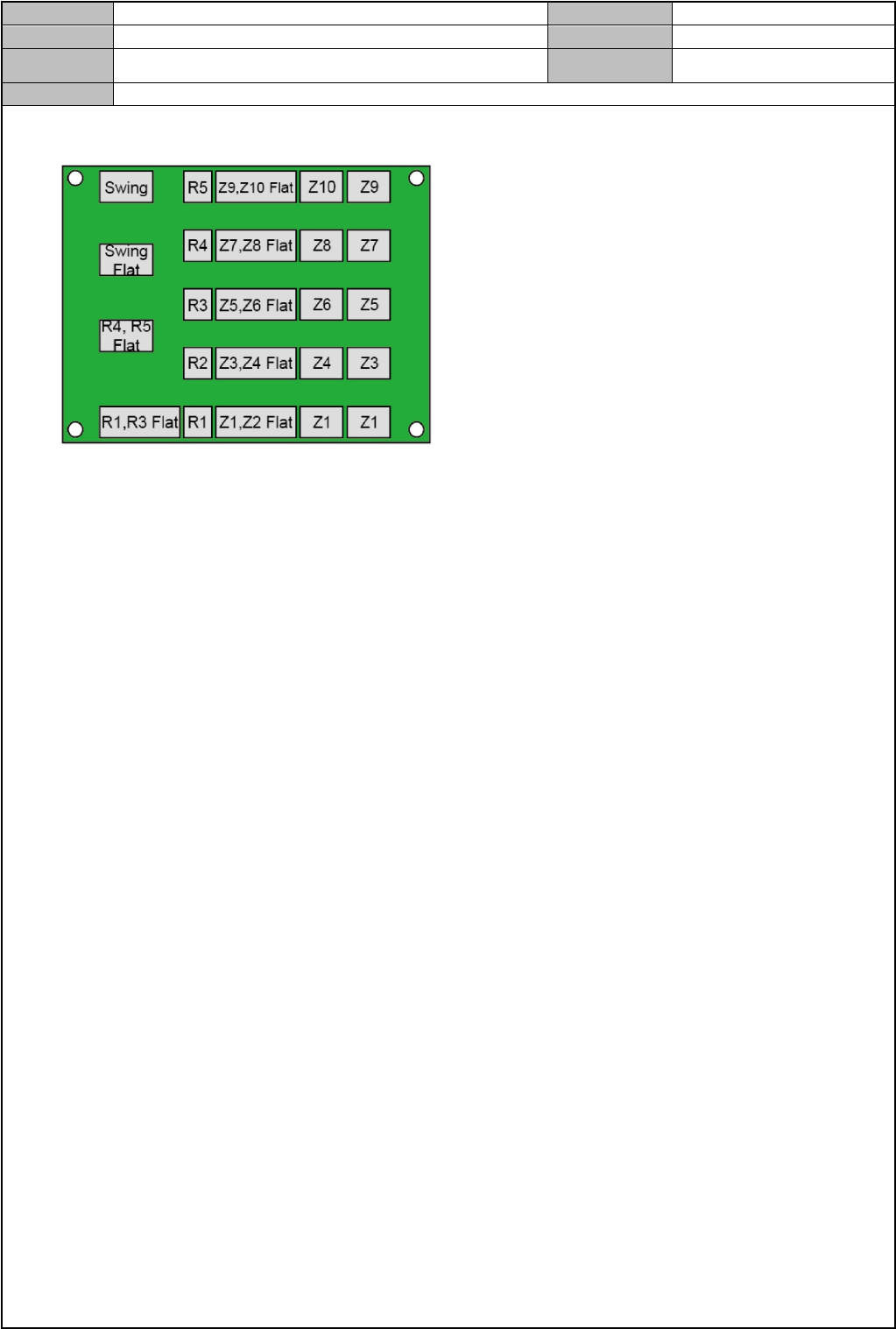

4. 参考下列内容，连接电路板的电缆
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换HEAD VACUUM SENSOR BOARD
Page
3-2-22
Note
[更换 HEAD VACUUM SENSOR BOARD]
Head Vacuum Sensor Board用于将Head的真空状态切换为Analog值，传送到Head IF Board
1. 松开固定 Air Module 的固定螺栓后，拆卸 Air Module
2. 松开固定电路板的固定螺栓，更换新电路板
