Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.9 DOCKING CART & FEEDER BASE
Version
01
Title
变更FEEDER CHAGE位置
Page
3-9-7
Note
[变更 FEEDER CHAGE 位置]
1. 选择<Sys. Setup> → <F2. Head>
2. 在 Gantry 1 将 When Front Feeder Change Button Pressed 的 Y 值变更为 550 → 540
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.9 DOCKING CART & FEEDER BASE
Version
01
Title
送料器浮起传感器设定
Page
3-9-8
Note

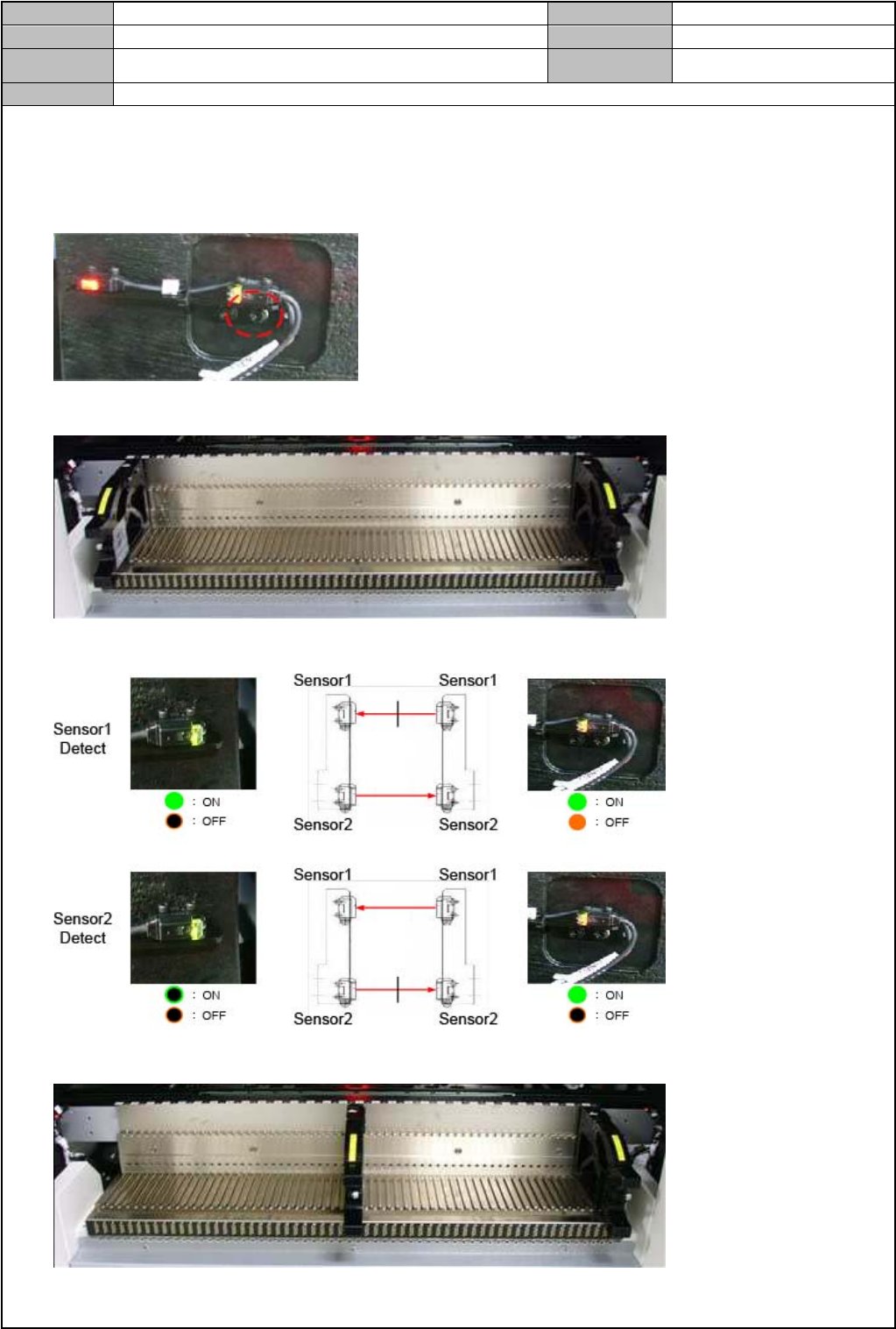

[送料器浮起传感器设定]
1. 假拧紧送料器浮起传感器
2. 将 Feeder Origin 夹具安装于 Feeder Base Slot 1 号和 59 号
3. 将 Feeder Origin 夹具的前面 Plate 向前/后移动，确认传感器是否感应
4. 将 Feeder Origin 夹具安装于 30 号和 59 号后，确认传感器是否感应
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.9 DOCKING CART & FEEDER BASE
Version
01
Title
送料器浮起传感器设定
Page
3-9-9
Note

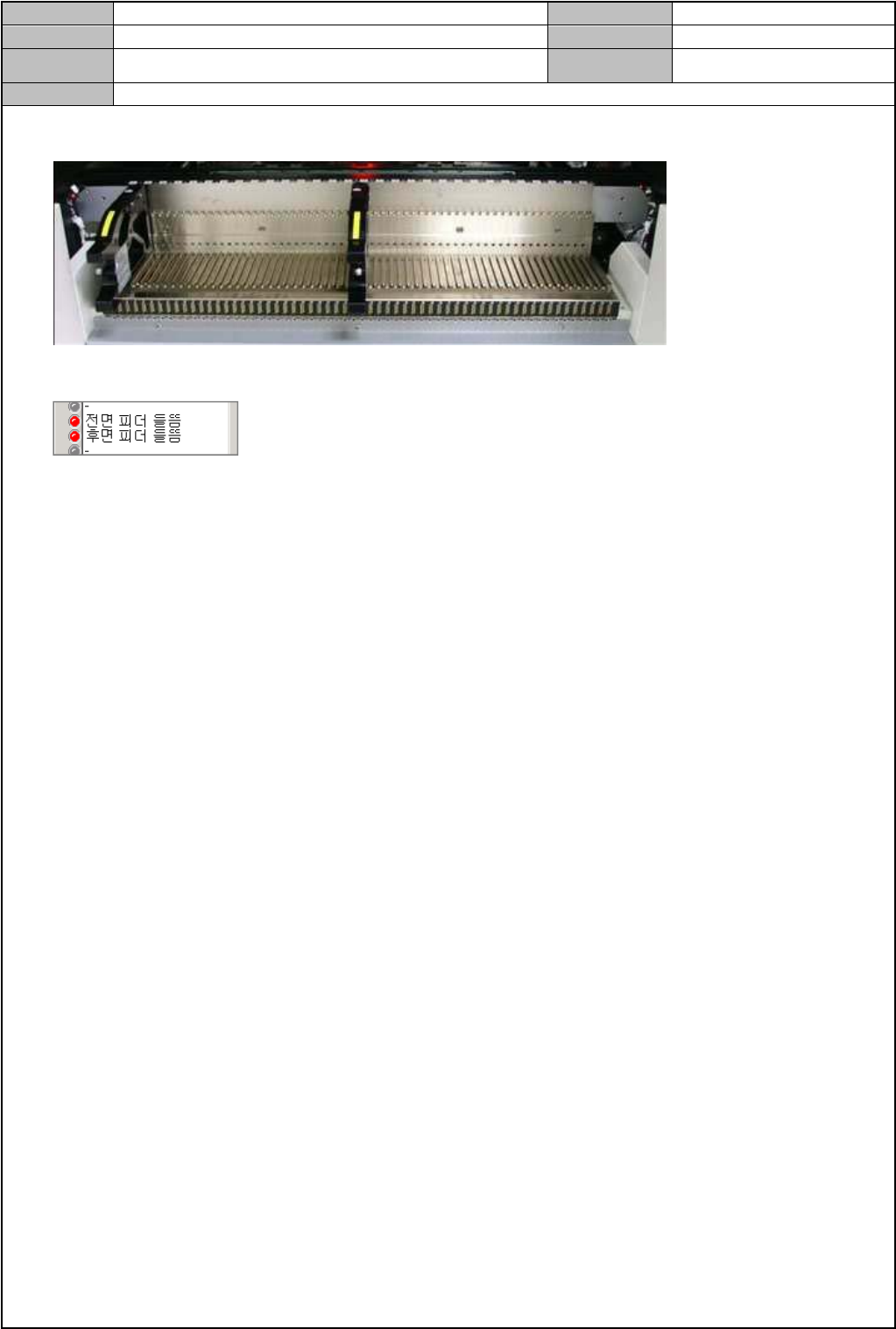

5. 将 Feeder Origin 夹具安装于 1 号和 28 号后，确认传感器是否感应
6. 在 MMI 的<Diagnosis> → <I/O State> → <Sensor State>，确认送料器浮起传感器的启动状态
7. 完成设定后，完全拧紧送料器浮起传感器
