Model DECAN Series Company SAMSUNG TECHWIN Module 3.2 BOARD V ersion 01 Tit le 更换 HEAD AMP BOARD Page 3-2-14 Note [ 更换 HEAD AMP BOARD] Head AMP Board 向 Head 的 Z 轴伺服 电机供电、控制 1. 松开固定 Cover Driver Y 的 Fastener 后，拆卸盖板 2. 拆卸连…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换SAFETY FROP BOARD
Page
3-2-13
Note
4. 组装电路板前，如下设定 DIP Switch
1 SW : On, 2 SW : On
5. 参考下列内容，连接电路板的电缆
CN1 : DC24V 电源连接的连接器(连接到#1 DC POWER SUPPLY)
CN2 : DC24V 电源连接的连接器(连接到#1 DC POWER SUPPLY)
CN3 : 前面操作开关面板的 READY S/W, EMO S/W, DOOR S/W 连接的连接器
CN4 : 后面操作开关面板的 READY S/W, EMO S/W, DOOR S/W 连接的连接器
CN5 : SAFETY OVERRIDE SWITCH 连接的连接器
CN6 ~9 : 前/后面 FEEDER 电源连接的连接器
CN10 : R STEP 电源连接的连接器
CN11 : WORK STEP 电源连接的连接器
CN12 : CONVERYOR PACK BOARD 电源连接的连接器
CN13 : CONVEYOR I/F B/D ↔ EMG, RADY SW, POWER ON, DOOR, READY OUT FSO, RE
ADY LAMP INTERFACE 用连接器
CN14~17 : 外部 INTERLOCK IF
CN18 : #1 MAGNETIC CONTACTOR 连接的连接器
CN19 : #2 MAGNETIC CONTACTOR 连接的连接器
CN20~CN29 : 控制面板用 DC24V 电源分配用连接器
CN30 : 前面操作开关面板的 I/O 信号连接的连接器
CN31 : 后面操作开关面板的 I/O 信号连接的连接器
CN32 : 前后 FEEDER SELECT, START S/W I/O 信号连接的连接器
CN33 : CONVEYOR I/F B/D FRONT TEACHING BOX INTERFACE 用连接器
CN35 : CONVEYOR I/F B/D REAR TEACHING BOX INTERFACE 用连接器
CN34 : FRONT TEACHING BOX 连接用连接器
CN35 : REAR TEACHING BOX 连接用连接器
6. 启动设备，确认电路板的 LED1、LED2 是否亮灯(正常启动)
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换HEAD AMP BOARD
Page
3-2-14
Note

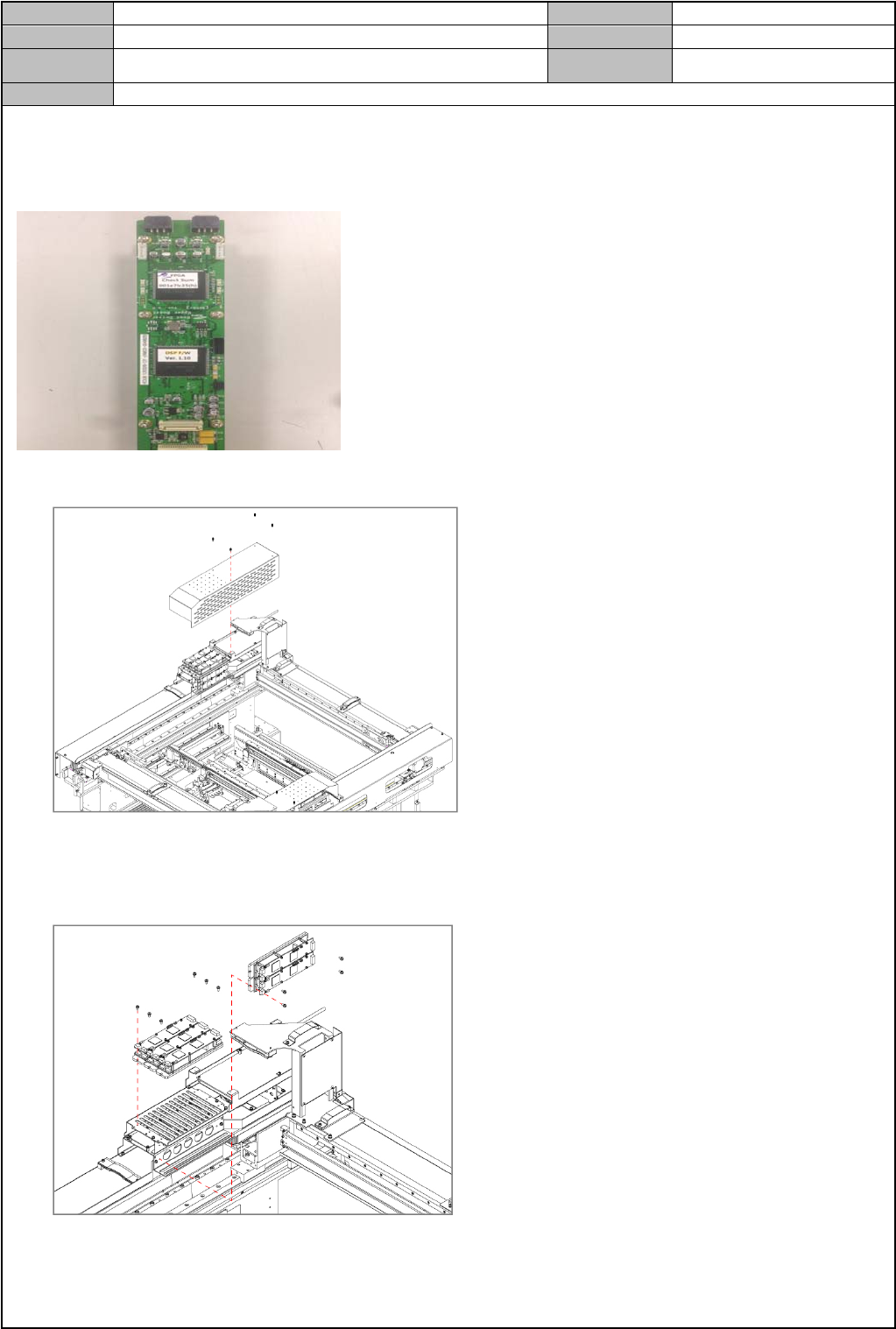

[更换 HEAD AMP BOARD]
Head AMP Board向Head的Z轴伺服电机供电、控制
1. 松开固定 Cover Driver Y 的 Fastener 后，拆卸盖板
2. 拆卸连接到电路板的电缆
3. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换HEAD AMP BOARD
Page
3-2-15
Note
4. 连接电缆后，启动设备并确认 LED 是否亮灯，如下所示(正常启动)
项目 正常时 LED COLOR 备注
CPU0
橙色 Servo 开启时，闪烁
CPU1
橙色 Servo 开启时，闪烁
SV EN M
橙色 Master Servo 开启时，亮灯
SV EN S
橙色 Slave Servo 开启时，亮灯
24V IN(HDLB)
橙色 24V供电时亮灯
5V(HDLB)
绿色 5V供电时亮灯
5V(HDUB)
绿色 5V供电时亮灯
