Model DECAN Series Company SAMSUNG TECHWIN Module 3.16 X-FRAME V ersion 01 Tit le 注入润滑脂 Page 3-16-5 Note [ 注入润滑脂 ] 在两处标记位置注入润 滑脂 确认软管的布线区间是否折弯或 是否与配件很好结合后，用润滑脂 注入器，注入 5 处 注入至润滑脂达到配件 前后推一下 Frame ，确认 LM Guide 与球形螺丝…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title
组装FLAT CABLE
Page
3-16-4
Note
5. 在托架末端，切断 Flat Cable 的 Guide Mat 末端的 Head 部分，X 轴中心与 Y 轴的距离为 30~35m
m
6. 固定托架时，在 Flat Cable 的标记线的 35mm 之处再表示其标记线，组装为其标记线与 BKT 末端
面一致
7. 将 Guide Mat 紧贴于 GAP 夹具，检查平行状态后，拧紧螺栓，固定
8. 确保参考使用标记，与 Flat Cable 保持直角插入 GAP 夹具
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title
注入润滑脂
Page
3-16-5
Note

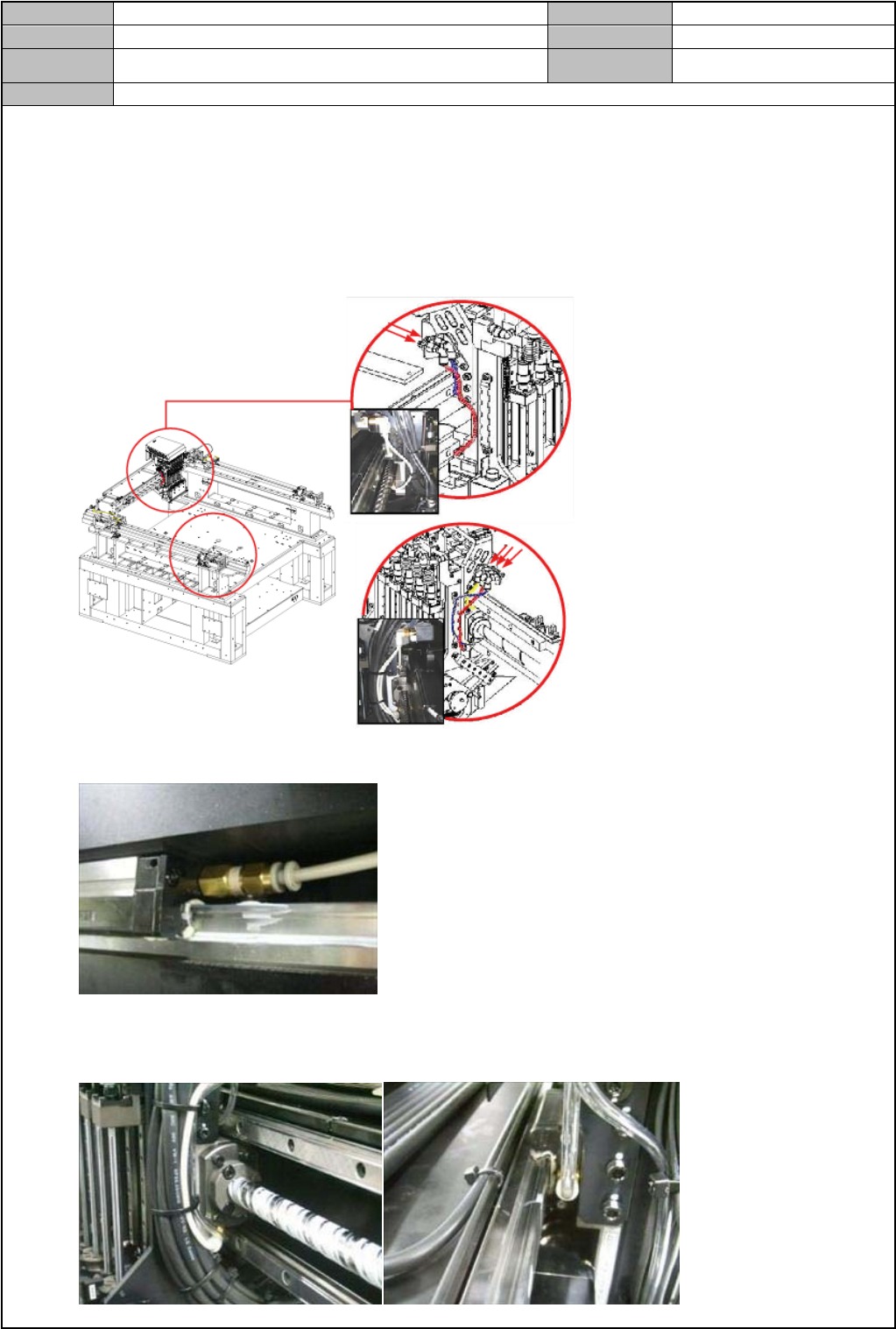

[注入润滑脂]
在两处标记位置注入润滑脂
确认软管的布线区间是否折弯或是否与配件很好结合后，用润滑脂注入器，注入 5 处
注入至润滑脂达到配件
前后推一下 Frame，确认 LM Guide 与球形螺丝上有无粘到润滑脂，没有粘到之处上再注入润
滑脂
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title
X轴噪音判定标准
Page
3-16-6
Note
[X 轴噪音判定标准]
1. 从目前输入的值，每次减少参数的 No.28(2nd Notch Frequency) 10Hz 后，确认是否发生噪音
2. 不发生噪音时，减少到 150Hz 后，确认是否持续噪音/震动
3. 增加噪音时，从目前输入的值，每次增加 10Hz 后，确认是否发生噪音
* 最大一直到 190
㎐，确认震动是否持续
4. 修改 No.28(2nd Notch Frequency)后，仍然发生微细的噪音/震动时，从目前输入的值，每次将 No.
29(2nd Notch Width Selection)增加 1Hz (最大直至 3Hz)后，确认是否发生噪音
5. 若噪音增加，相反每次减少 1 Hz 后，确认是否发生噪音
* 参数可调整范围
Para No.
默认值 范围
28 130Hz 120~180Hz
29 1 1~3
2A 30 10~60
