Model DECAN Series Company SAMSUNG TECHWIN Module 3.19 ELECTRIC DEVICE V ersion 01 Tit le 组装 FRONT POWER P ANEL S UB Page 3-19-3 Note 6. 在 Load Switch 用组装夹具连接电缆 ，用系带固定电缆 7. 完成组装后，确认启动状态
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
组装FRONT POWER PANEL SUB
Page
3-19-2
Note

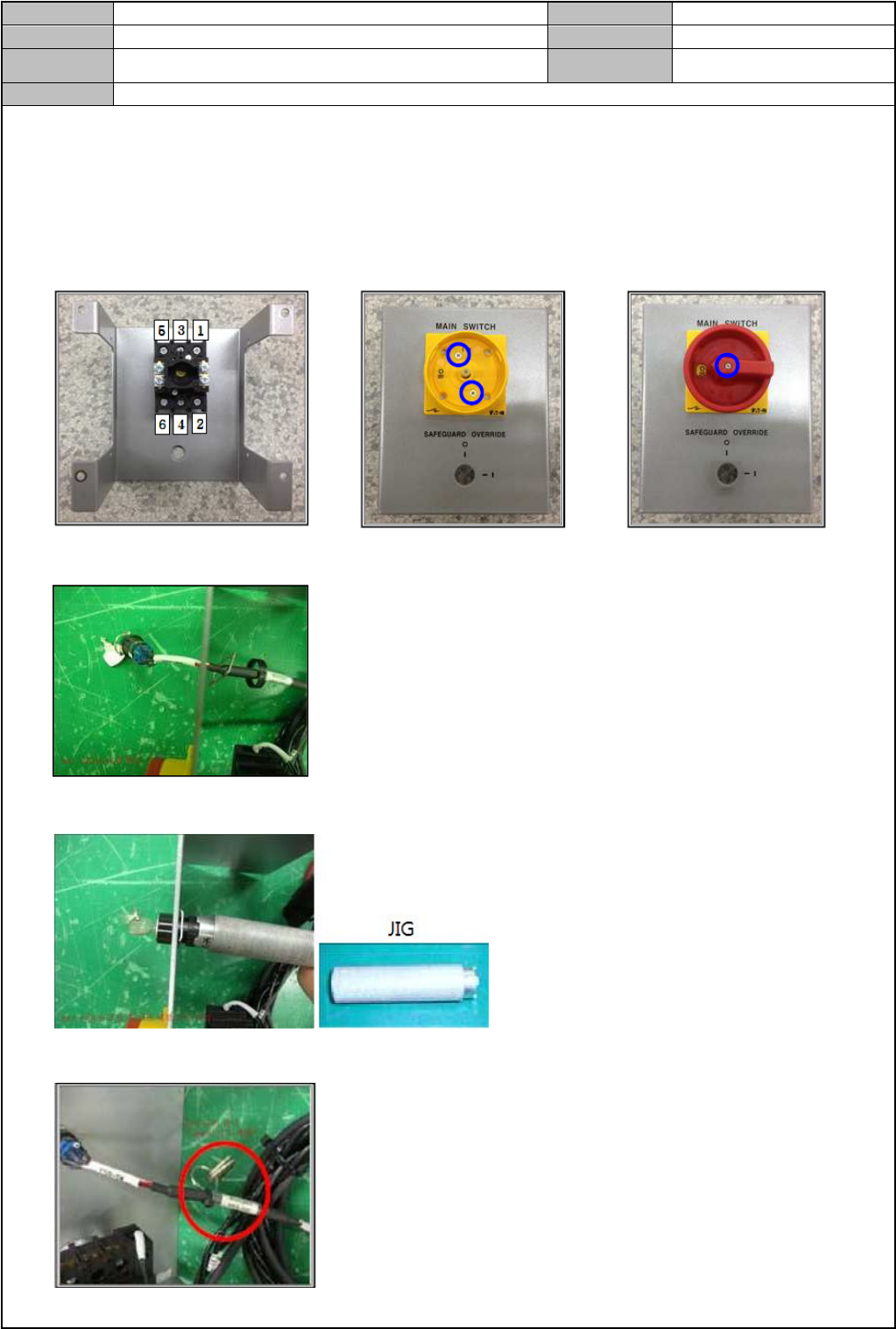

[组装 FRONT POWER PANEL SUB]
1. 注意开关方向，Panel 上组装 Load Switch
2. 固定组装于 Panel 的 Load Switch
3. Panel 上插入 Safeguard Override key
4. 用开关组装夹具固定后，组装 Safeguard Override key
5. 将 Key 固定于电缆
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
组装FRONT POWER PANEL SUB
Page
3-19-3
Note

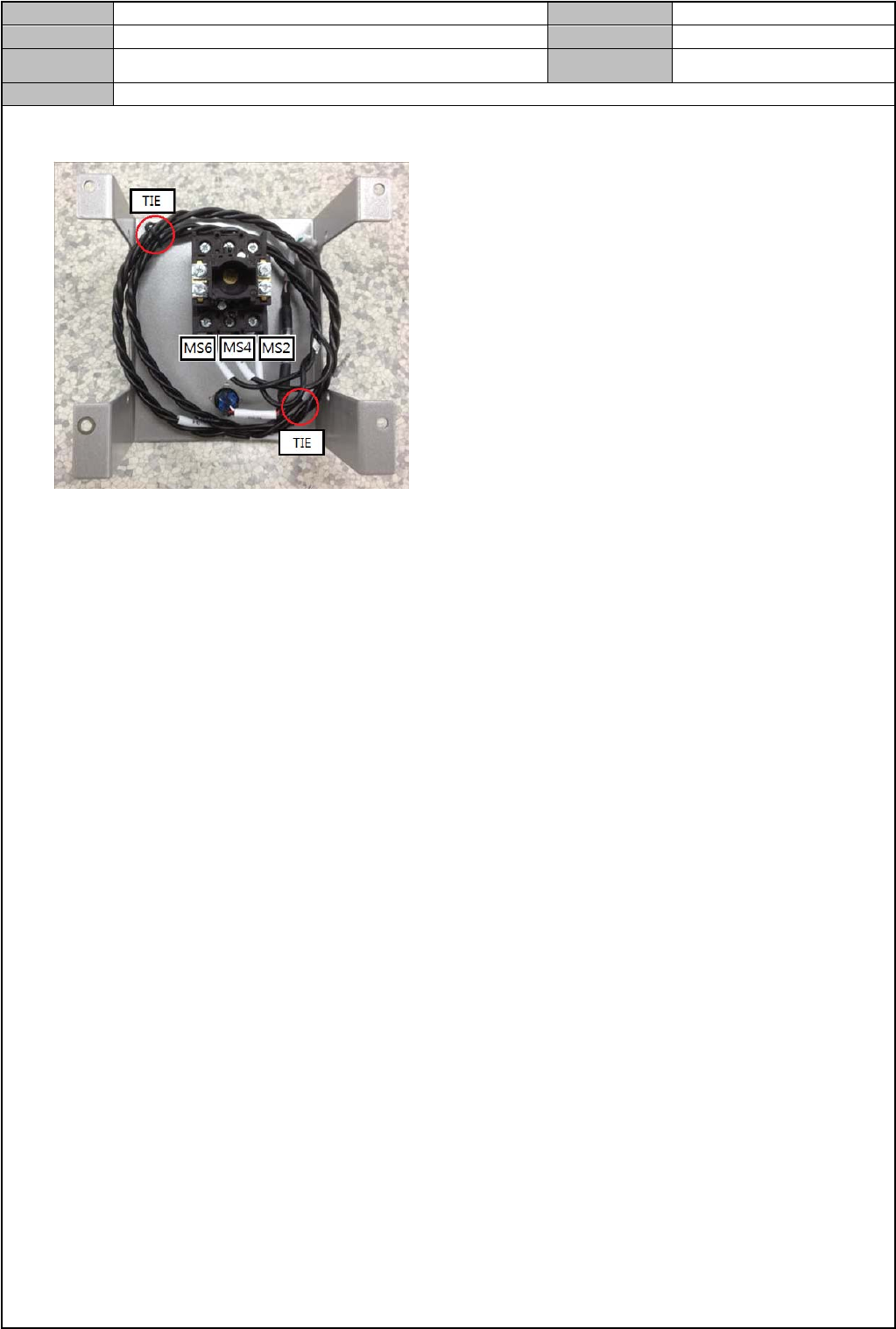

6. 在 Load Switch 用组装夹具连接电缆，用系带固定电缆
7. 完成组装后，确认启动状态
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
组装REAR POWER PANEL SUB
Page
3-19-4
Note
[组装 REAR POWER PANEL SUB]
1. 尽量向上组装 Panel 安装台
2. 组装 Ground Termianl
3. Panel 安装台上，组装 Main Circuit Breaker
