Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换FLY CAMERA IO BOARD
Page
3-2-29
Note
[更换 FLY CAMERA IO BOARD]
Fly Camera IO Board用于向Fly Camera供电，将Fly Camera拍摄的影像传送到Vision Board
1. 拆卸连接到电路板的电缆
2. 松开固定 Flying IO Board Assy 的固定螺栓后，拆卸
3. 松开固定电路板的固定螺栓，更换新电路板
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title
更换FEEDER IO BOARD
Page
3-2-30
Note
[更换 FEEDER IO BOARD]
Feeder IO Board用于控制送料器的驱动，并处理从Feeder Input EXT Board接收的信号
1. 拆卸连接到电路板的电缆
2. 松开固定电路板的固定螺栓，更换新电路板
3. 组装电路板前，如下设定 Rotary Switch
设备前面左侧 Board 的 SW4 : 设定为 1
设备前面右侧 Board 的 SW4 : 设定为 2
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.2 BOARD
Version
01
Title

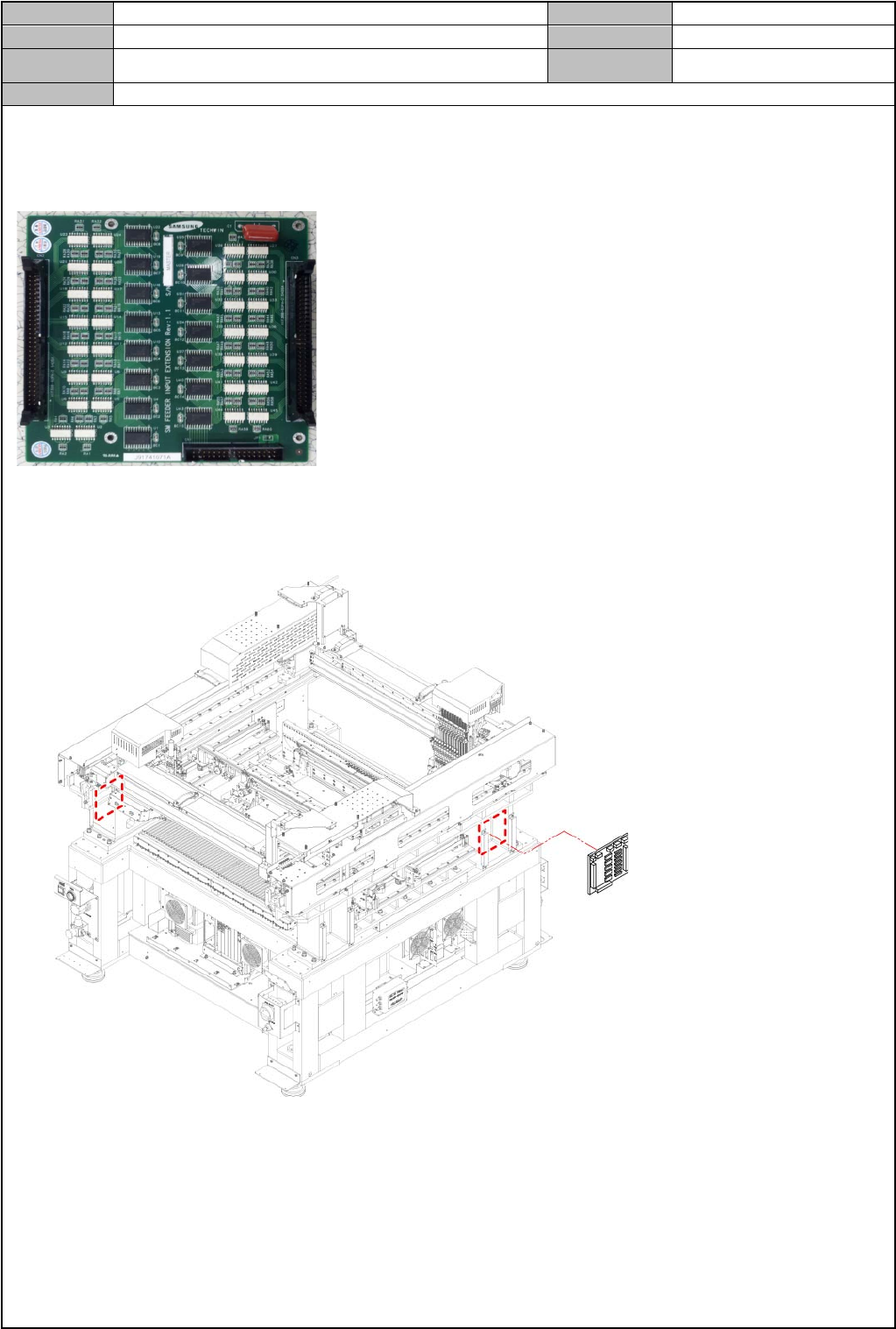

更换FEEDER INPUT EXT BOARD
Page
3-2-31
Note
[更换 FEEDER INPUT EXT BOARD]
Feeder Input EXT Board用于将送料器的装卸状况、供料状况信号传送到Feeder IO Board
1. 拆卸连接到电路板的电缆
2. 松开固定电路板的固定螺栓，更换新电路板
