Model DECAN Series Company SAMSUNG TECHWIN Module 3.15 PC RACK V ersion 01 Tit le 拆卸 PC RACK 模型卡槽 Page 3-15-12 Note [ 拆卸 PC RACK 模型卡槽 ] 1. 正常关闭 PC ，并关闭设备前面的 主开关 2. 打开设备前盖板 3. 拆卸模型卡槽盖板后，排出 PC Rack 内部的热气
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.15 PC RACK
Version
01
Title
更换COOLING FAN
Page
3-15-11
Note

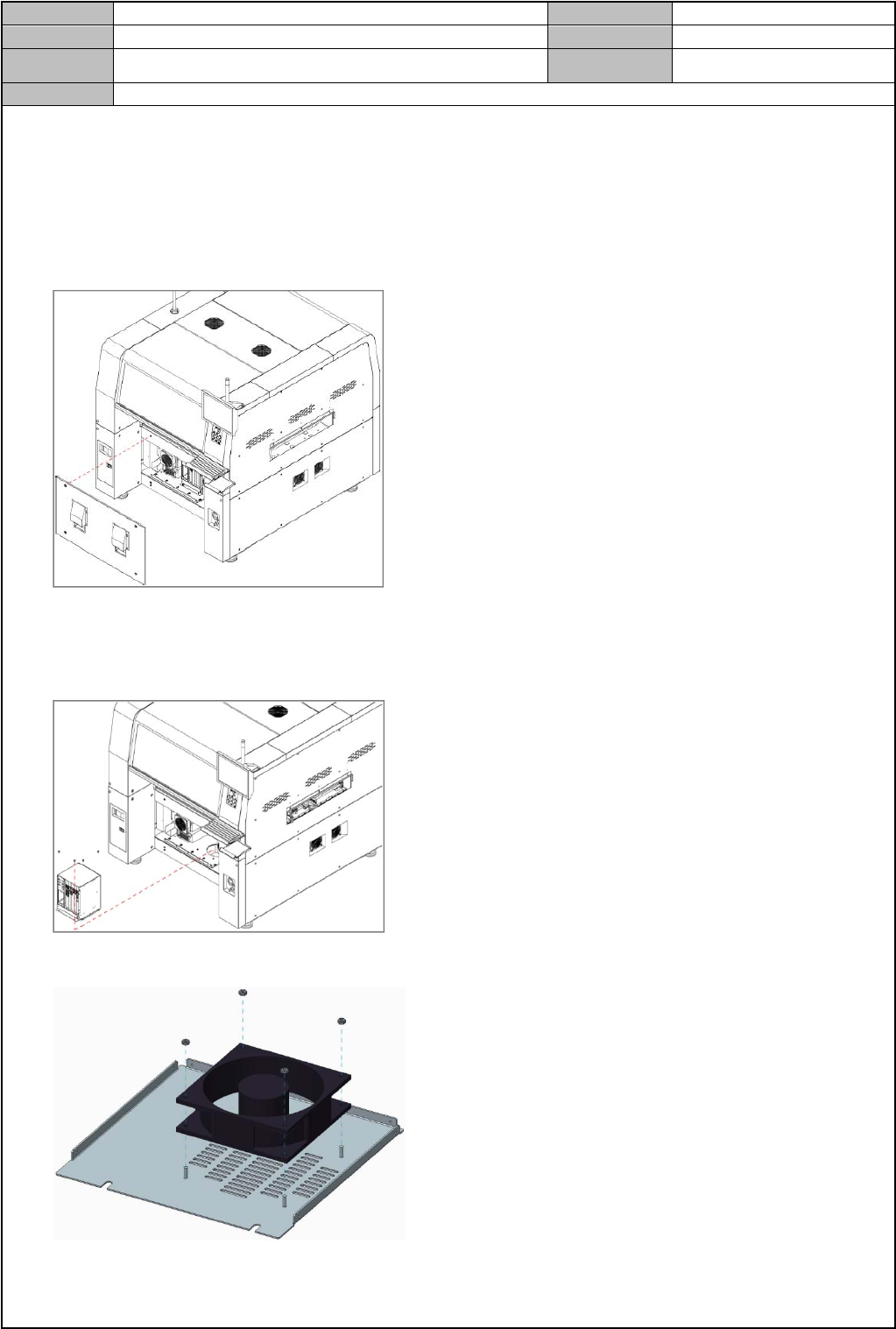

[更换 COOLING FAN]
1. 正常关闭 PC，并关闭设备前面的主开关
2. 打开设备前盖板
3. 拆卸连接到 PC Rack 的电缆
4. 松开固定 PC Rack 的固定螺栓后，拆卸 PC Rack
5. 松开固定 PC Rack 下方 Panel 的风扇的螺栓后，拆卸风扇
6. 请在组装风扇时注意方向，以便新风扇不会朝 Panel 外吹风
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.15 PC RACK
Version
01
Title
拆卸PC RACK模型卡槽
Page
3-15-12
Note
[拆卸 PC RACK 模型卡槽]
1. 正常关闭 PC，并关闭设备前面的主开关
2. 打开设备前盖板
3. 拆卸模型卡槽盖板后，排出 PC Rack 内部的热气
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Total Pages
15
