Model DECAN Series Company SAMSUNG TECHWIN Module 3.19 ELECTRIC DEVICE V ersion 01 Tit le 电压 CHECK TEST Page 3-19-14 Note 11. 测定 Motor Driver 控制电源 (FY1,FY2,RY1, RY2FX,RX,FSW ,RSW) 检查地方 检查标准 MOTOR DRIVER 控制电源 FS 轴 X1 : 1(…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-13
Note
5. 关闭 CP#1,2,3
6. 将主电源电缆连接到三相电源端子
7. 打开 MCCB
8. 关闭 CP#1,2,3
9. 测定 CP#1,2,3 的输入端电源
No.
检查地方 检查标准
CP#1 CP#1 输入端电源：CP1-1 , CP1-3
AC 220V±10
CP#2 CP#2 输入端电源：CP2-1 , CP2-3
CP#3
CP#3 输入端电源：CP3-1 , CP3-3
CP#3 输入端电源：CP3-1 , CP3-5
CP#3 输入端电源：CP3-3 , CP3-5
*条件：CP#1 OFF, CP#2 OFF, CP#3 OFF
10. 测定 Safety Control Board CN1,CN2 的 DC 电源
检查地方 检查标准
SAFETY CONTROL B/D CN1 : CN1-1 号、CN1-3 号
DC 24V±0.72
SAFETY CONTROL B/D CN1 : CN1-2 号、CN1-4 号
SAFETY CONTROL B/D CN2 : CN2-1 号、CN2-3 号
SAFETY CONTROL B/D CN2 : CN2-2 号、CN2-4 号
*条件：CP#1 ON, CP#2 ON, CP#3 ON
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-14
Note

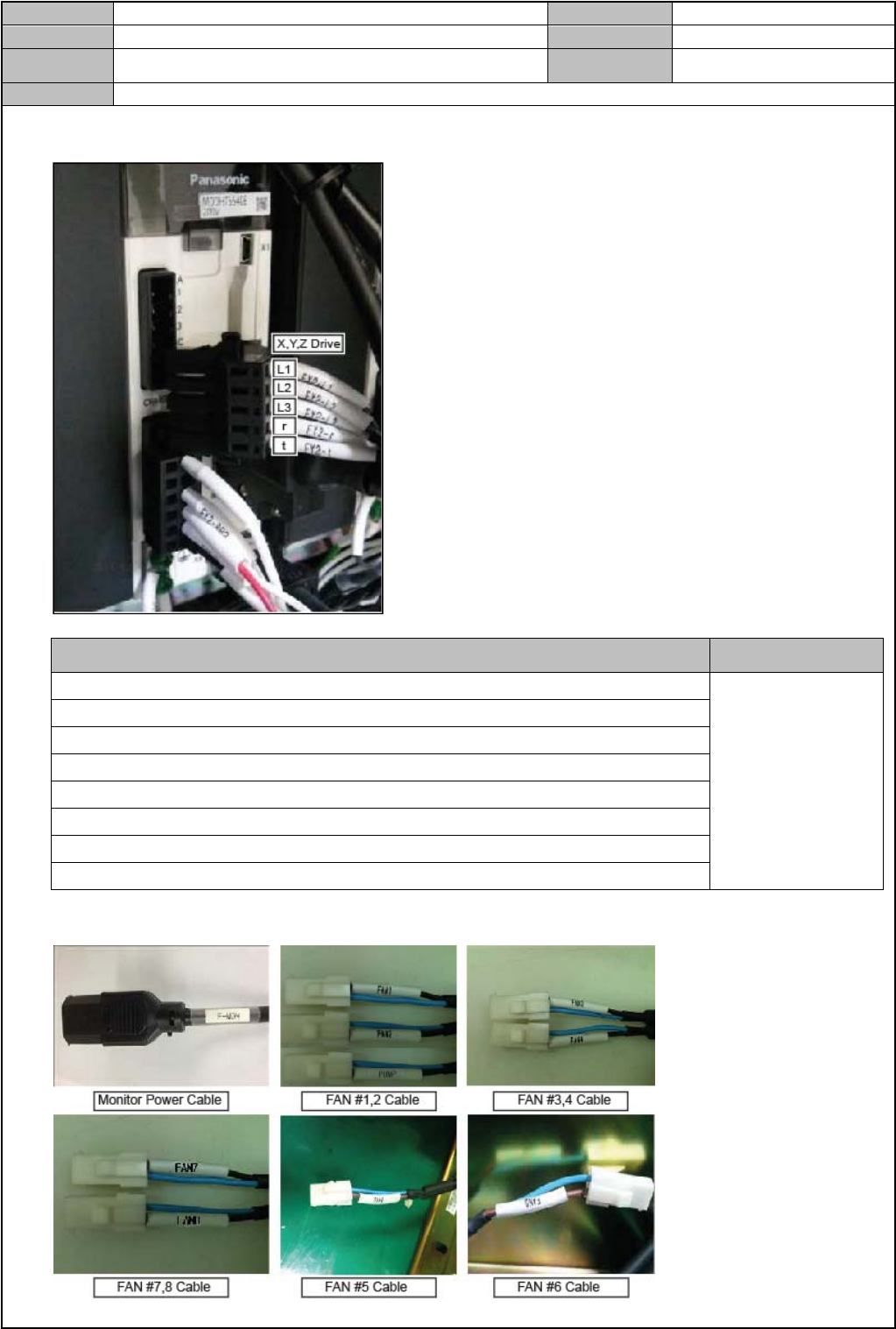

11. 测定 Motor Driver 控制电源(FY1,FY2,RY1, RY2FX,RX,FSW,RSW)
检查地方 检查标准
MOTOR DRIVER 控制电源 FS 轴 X1 : 1(FS-t) , 2(FS-r)
AC 220V±10
MOTOR DRIVER 控制电源 FX 轴 X1 : 1(FX-t) , 2(FX-r)
MOTOR DRIVER 控制电源 FS 轴 X1 : 1(RS-t) , 2(RS-r)
MOTOR DRIVER 控制电源 RX 轴 X1 : 1(RX-t) , 2(RX-r)
MOTOR DRIVER 控制电源 FY1 轴 X1 : 1(FY1-t) , 2(FY1-r)
MOTOR DRIVER 控制电源 FY2 轴 X1 : 1(FY2X-t) , 2(FY2-r)
MOTOR DRIVER 控制电源 RY1 轴 X1 : 1(RY1-t) , 2(RY1-r)
MOTOR DRIVER 控制电源 RY2 轴 X1 : 1(RY2-t) , 2(RY2-r)
12. 按照如下顺序，测定 FAN #1~8、前/后面 Monitor、PC Rack 电源
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-15
Note

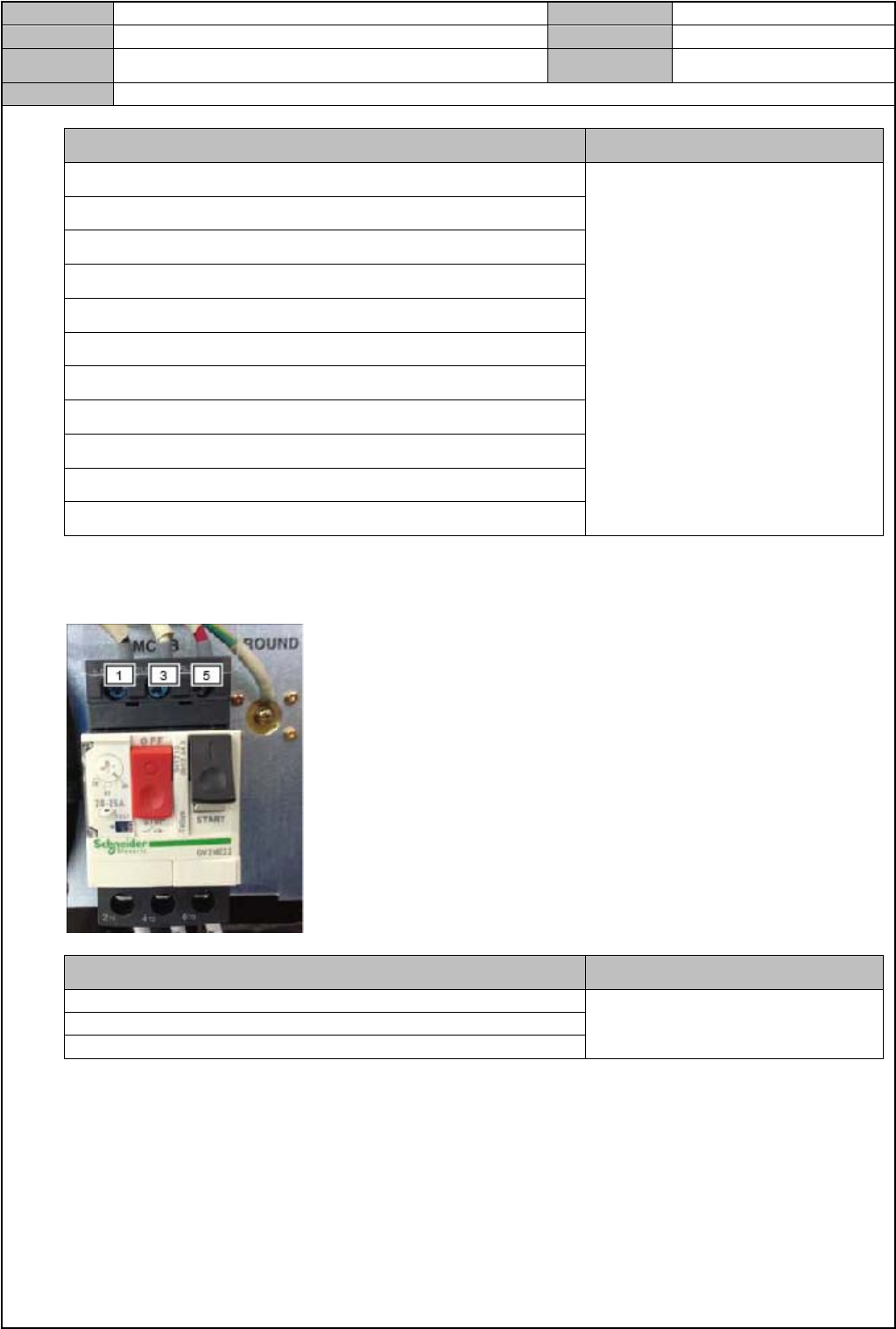

检查地方 检查标准
测定前面 MONITOR 电源 : 220L, 220N
AC 220V±10
测定后面 MONITOR 电源 : 220L, 220N
测定 FAN #1 电源 : FAN1 - 1,2 号
测定 FAN #2 电源 : FAN2 - 1,2 号
测定 FAN PUMP 电源 : FAN PUMP - 1,2 号
测定 FAN #3 电源 : FAN3 - 1,2 号
测定 FAN #4 电源 : FAN4 - 1,2 号
测定 FAN #7 电源 : FAN3 - 1,2 号
测定 FAN #8 电源 : FAN4 - 1,2 号
测定 SERVO FAN 左侧电源 : FAN5 - 1,2 号
测定 SERVO FAN 右侧电源 : FAN5 - 1,2 号
*条件：CP#1 ON, CP#2 ON
13. 测定 MCCB 电源
检查地方 检查标准
MCCB : 1,3
AC 220V±10
MCCB : 1,5
MCCB : 3,5
*条件：CP#1 OFF, CP#2 OFF, CP#3 OFF, MCCB, Main Power Switch OFF
