Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title
X轴噪音判定标准
Page
3-16-6
Note
[X 轴噪音判定标准]
1. 从目前输入的值，每次减少参数的 No.28(2nd Notch Frequency) 10Hz 后，确认是否发生噪音
2. 不发生噪音时，减少到 150Hz 后，确认是否持续噪音/震动
3. 增加噪音时，从目前输入的值，每次增加 10Hz 后，确认是否发生噪音
* 最大一直到 190
㎐，确认震动是否持续
4. 修改 No.28(2nd Notch Frequency)后，仍然发生微细的噪音/震动时，从目前输入的值，每次将 No.
29(2nd Notch Width Selection)增加 1Hz (最大直至 3Hz)后，确认是否发生噪音
5. 若噪音增加，相反每次减少 1 Hz 后，确认是否发生噪音
* 参数可调整范围
Para No.
默认值 范围
28 130Hz 120~180Hz
29 1 1~3
2A 30 10~60
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title
XY-DUCT的X轴CABLE布线
Page
3-16-7
Note

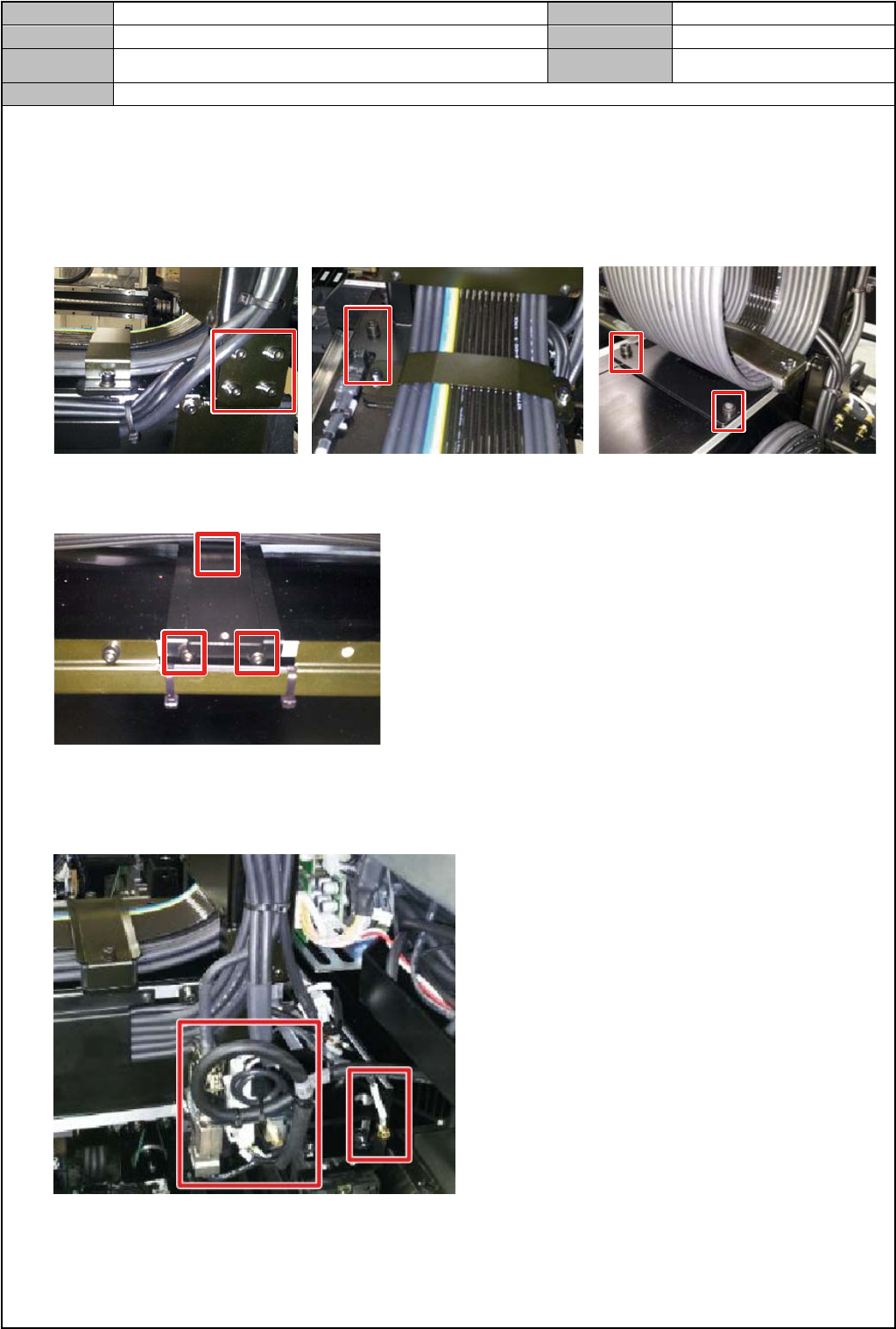

[XY-DUCT 的 X 轴 CABLE 布线]
XY Duct 的 X 轴电缆布线 1
将 Flat Cable 转移到对面后，拧紧螺栓
XY Duct 的 X 轴电缆布线 2
Y Motor 部电缆布线
如下所示，从连接器托架下方将 Y Motor 电缆组装到 Flat Cable 的连接器
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.16 X-FRAME
Version
01
Title
XY-DUCT的X轴CABLE布线
Page
3-16-8
Note

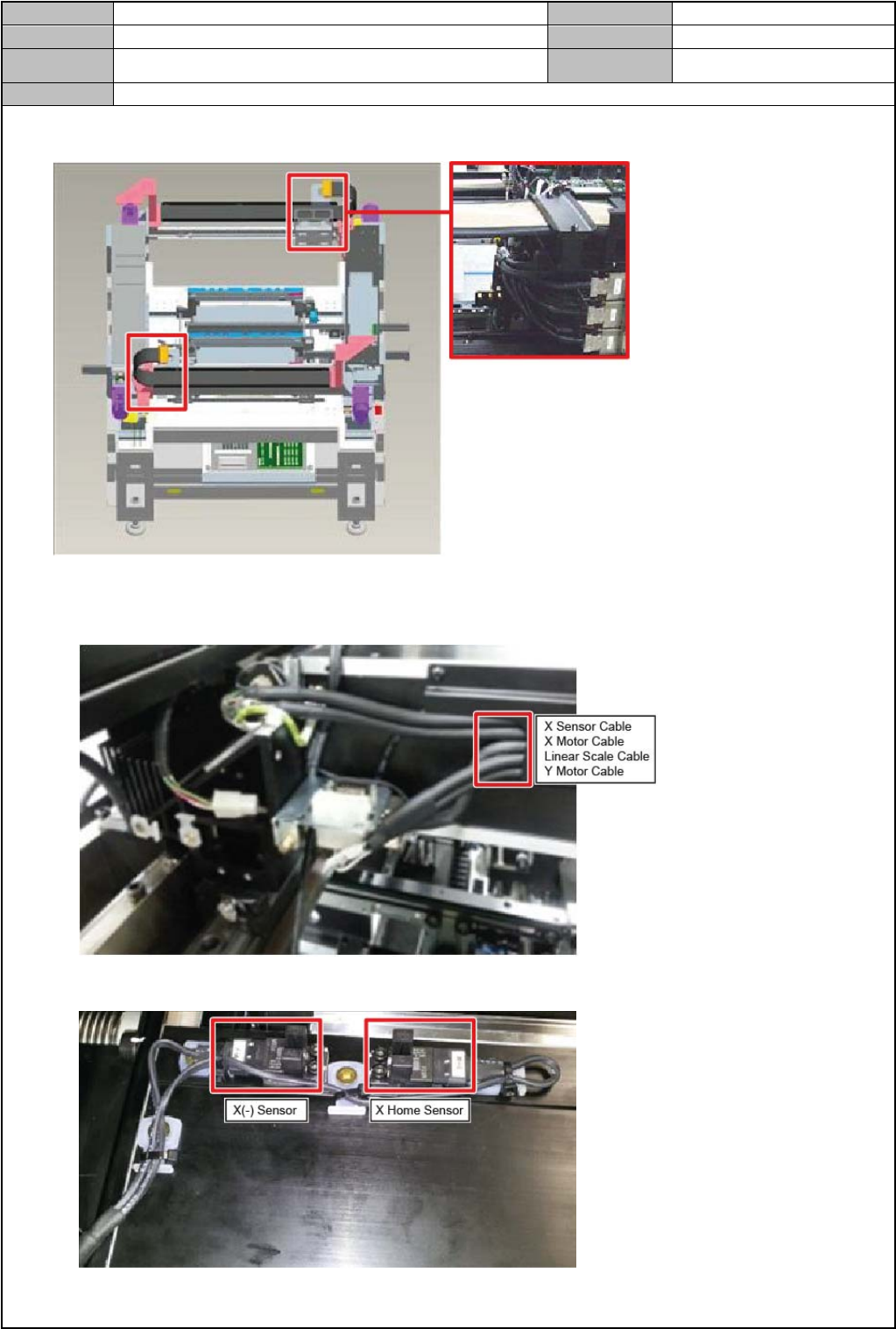

XY Duct 的 X 轴电缆布线 3
XY Duct 的 X 轴电缆布线 4
拆卸 X-Frame 的 Cable Cover，进行电缆布线
组装 X 轴传感器
