Model DECAN Series Company SAMSUNG TECHWIN Module 3.19 ELECTRIC DEVICE V ersion 01 Tit le 电压 CHECK TEST Page 3-19-21 Note Ready ON 时，启用的交流、直流 电源 1. 测定 MC #1 的电源 检查地方 检查标准 MC#1 的电源 CHECK : MC1-2 , MC1-4 AC 220V±10 MC#1 …
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-20
Note
检查地方 检查标准
前面 HEAD IF BD CN1 : CN1-B1 号、CN1-A1 号
DC 24V±0.72
前面 HEAD IF BD CN1 : CN1-B2 号、CN1-A2 号
后面 HEAD IF BD CN1 : CN1-B1 号、CN1-A1 号
后面 HEAD IF BD CN1 : CN1-B2 号、CN1-A2 号
13. 测定前后面 Z 轴 Drive Power Cable 电压
检查地方 检查标准
前面 Z 轴 DRIVE POWER CABLE : FZ12-CN5-1, FZ12-CN5-2
DC 24V±0.72
前面 Z 轴 DRIVE POWER CABLE : FZ910-CN5-1, FZ910-CN5-2
后面 Z 轴 DRIVE POWER CABLE : RZ12-CN5-1, RZ12-CN5-2
后面 Z 轴 DRIVE POWER CABLE : RZ910-CN5-1, RZ910-CN5-2
14. 测定 PC Rack Power Cable 电源
检查地方 检查标准
PC RACK POWER CABLE : L, N AC 220V±10
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-21
Note

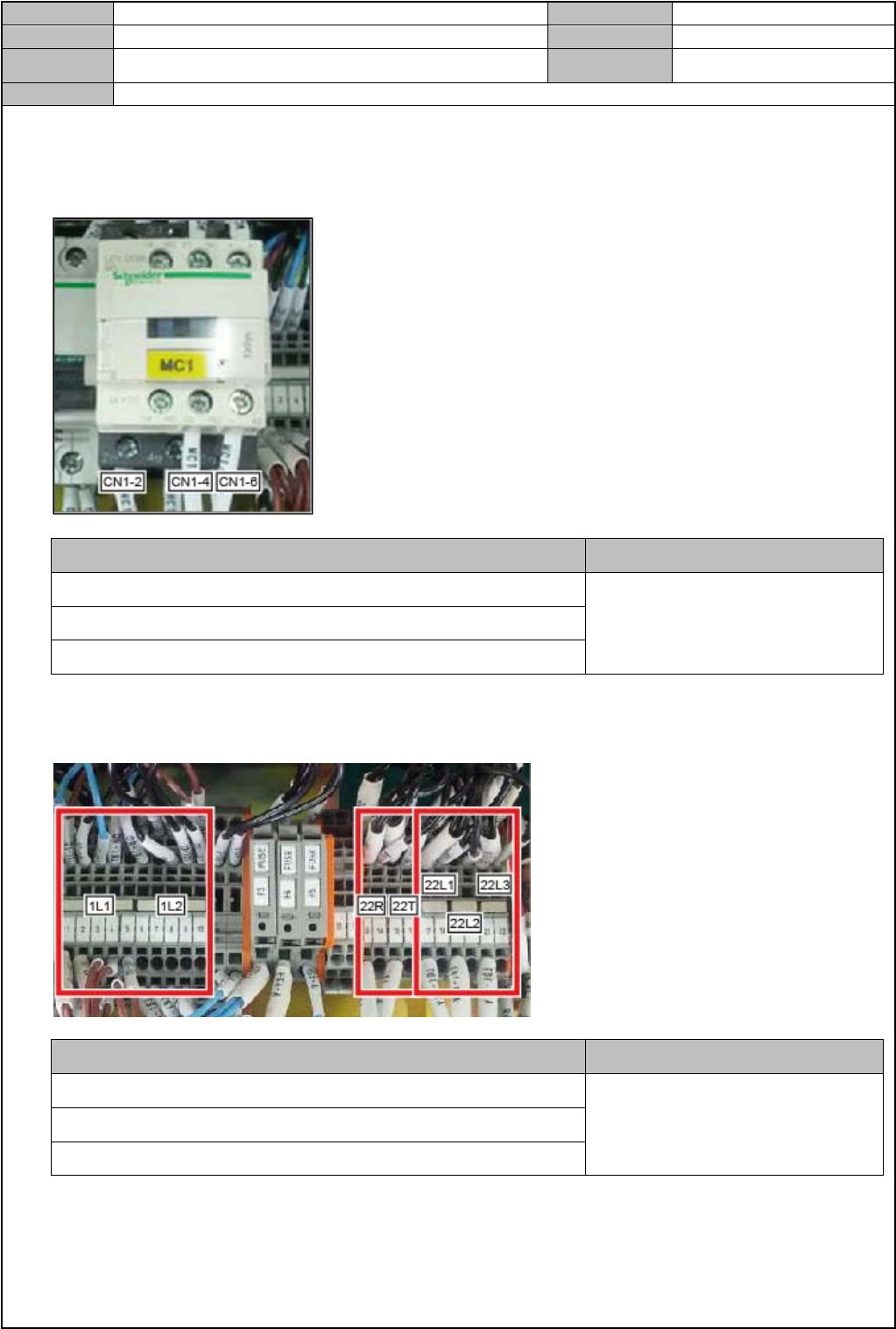

Ready ON 时，启用的交流、直流电源
1. 测定 MC #1 的电源
检查地方 检查标准
MC#1 的电源 CHECK : MC1-2 , MC1-4
AC 220V±10
MC#1 的电源 CHECK : MC1-2 , MC1-6
MC#1 的电源 CHECK : MC1-4 , MC1-6
*条件：压下 MC#1 的触点，接触
2. 测定 Terminal Block#1 的电源
检查地方 检查标准
TB1 AC 电源 CHECK : 22L1 , 22L2
AC 220V±10
TB1 AC 电源 CHECK : 22L1 , 22L3
TB1 AC 电源 CHECK : 22L2 , 22L3
*条件：压下 MC#1 的触点，接触
3. 确认 Relay#1,11 LED ON 状态
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.19 ELECTRIC DEVICE
Version
01
Title
电压CHECK TEST
Page
3-19-22
Note
4. CP#,1 2 OFF
5. 取出连接到 Safety Control Board 的夹具电缆
6. 连接 X,Y1,Y2,WD,SW Driver 控制电源连接器
