Model DECAN Series Company SAMSUNG TECHWIN Module 3.18 V ACUUM DEVICE V ersion 01 Tit le 更换 MAIN AIR FIL TER Page 3-18-14 Note [ 更换 MAIN AIR FIL TER] 1. 拆卸连接到设备后下方的 Mist Separator 的气动软管 2. 松开固定 Mi st Separator 的固定螺栓后，拆卸 …
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.18 VACUUM DEVICE
Version
01
Title
连接MAIN MANIFOLD气动软管
Page
3-18-13
Note
No.
气动软管规格 单位(mm)
START END
备注
11 [U2-4-8*5](BLACK) 3700
MAIN
MANIFOLD
RIGHT
CONVEYOR SOL
D
12 [U2-4-6*4](BLACK) 3200
MAIN
MANIFOLD
FRONT HEAD
STRONG BLOW
13 [U2-4-6*4](YELLOW) 2700
MOUNT BLOW
REGULATOR
FRONT HEAD
BLOW
14 [U2-4-4*2.5](BLACK) 1700 VACUUM PUMP FRONT AIR PANEL
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.18 VACUUM DEVICE
Version
01
Title
更换MAIN AIR FILTER
Page
3-18-14
Note

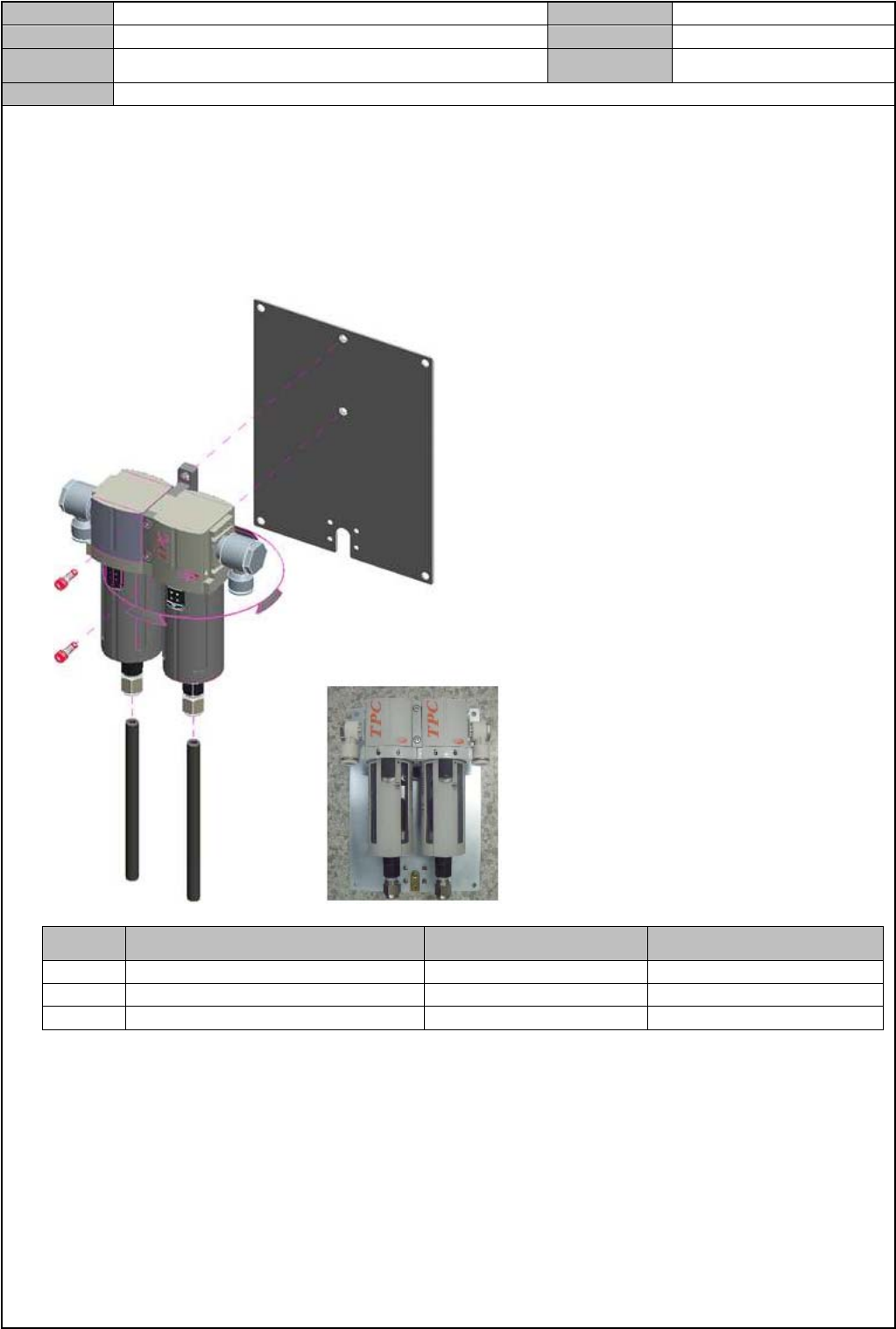

[更换 MAIN AIR FILTER]
1. 拆卸连接到设备后下方的 Mist Separator 的气动软管
2. 松开固定 Mist Separator 的固定螺栓后，拆卸
No.
品名 规格 备注
1 REAR AIR PANEL -
2 ASSY,AIR-MAIN FILTER PC3C-03D-R9843
3 AIR TUBE (POLYURETHANE) U2-4-10*6.5 (BLACK) 300mm(Black)
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.18 VACUUM DEVICE
Version
01
Title
更换VACUUM PUMP
Page
3-18-15
Note
[更换 VACUUM PUMP]
1. 拆卸连接到设备前下方的 Vacuum Pump 的气动软管
2. 松开固定 Vacuum Pump 的固定螺栓后，拆卸
