Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 更换 NOZZLE HOLDER Page 3-1 1-32 Note [ 更换 NOZZLE HOLDER] 1. 拆卸 Nozzle Holder 2. 更换新 Nozzle Holder 3. 用 Setting 夹具，安装 Nozzle Holder
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换HEAD SOLENOID VALVE(L2)
Page
3-11-31
Note
连接气动软管
分类
1 2 3 4 5 6 7 8
软管颜色 蓝色 黑色 黑色 黑色 黑色 黑色 黑色 黄色
长度(mm)
510 470 440 410 380 350 320 30
*8 号 30mm 黄色软管的末端上连接 Straight Fitting 后，连接 300mm 黄色软管
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换NOZZLE HOLDER
Page
3-11-32
Note

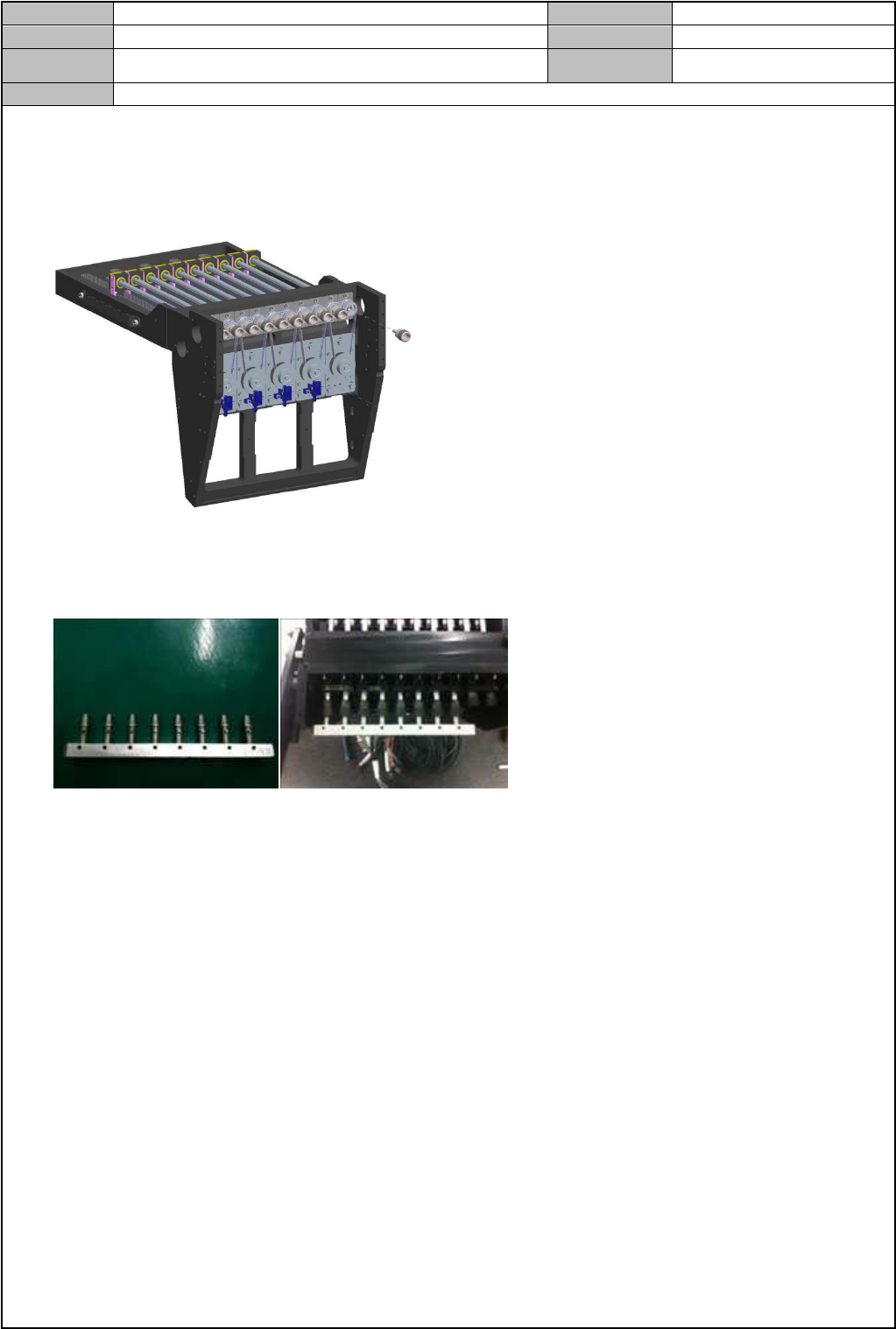

[更换 NOZZLE HOLDER]
1. 拆卸 Nozzle Holder
2. 更换新 Nozzle Holder
3. 用 Setting 夹具，安装 Nozzle Holder
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换BALL SPLINE(F2)
Page
3-11-33
Note

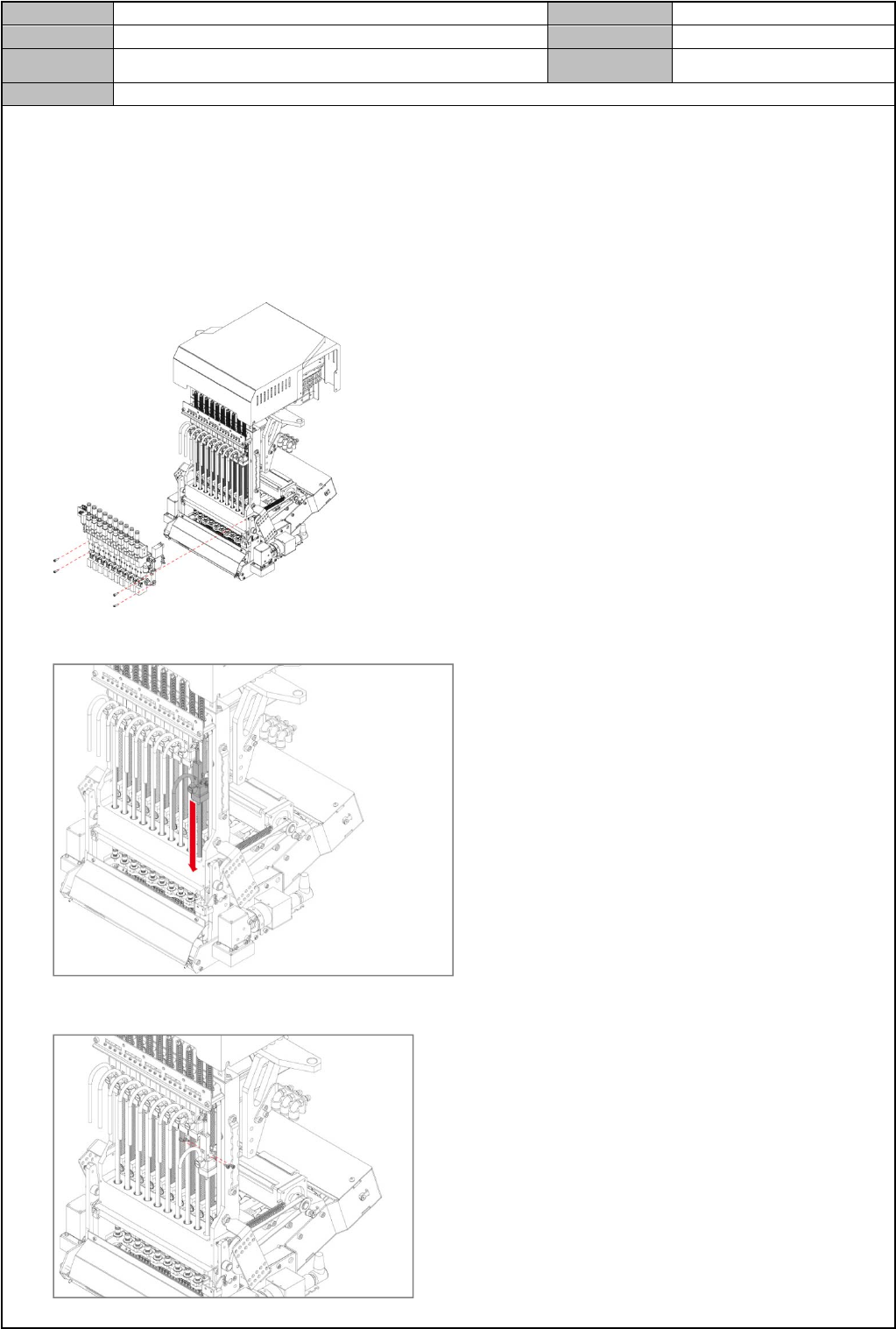

[更换 BALL SPLINE(F2)]
1. 拆卸连接到 Air Module 的气动软管
2. 松开固定 Air Module 的固定螺栓后，拆卸 Air Module
3. 将要拆卸的 Spindle 向下移动
4. 松开固定 Z Sensor Dog 的固定螺栓，拆卸 Z Sensor Dog
