Model DECAN Series Company SAMSUNG TECHWIN Module 3.9 DOCKING CART & FEEDER BASE V ersion 01 Tit le 组装 FEEDER BASE Page 3-9-1 1 Note Feeder IO Check 将检查夹具安装于 Feed er Base 后，选择 <Diagnosis> → <I/O> → &l…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.9 DOCKING CART & FEEDER BASE
Version
01
Title
组装FEEDER BASE
Page
3-9-10
Note

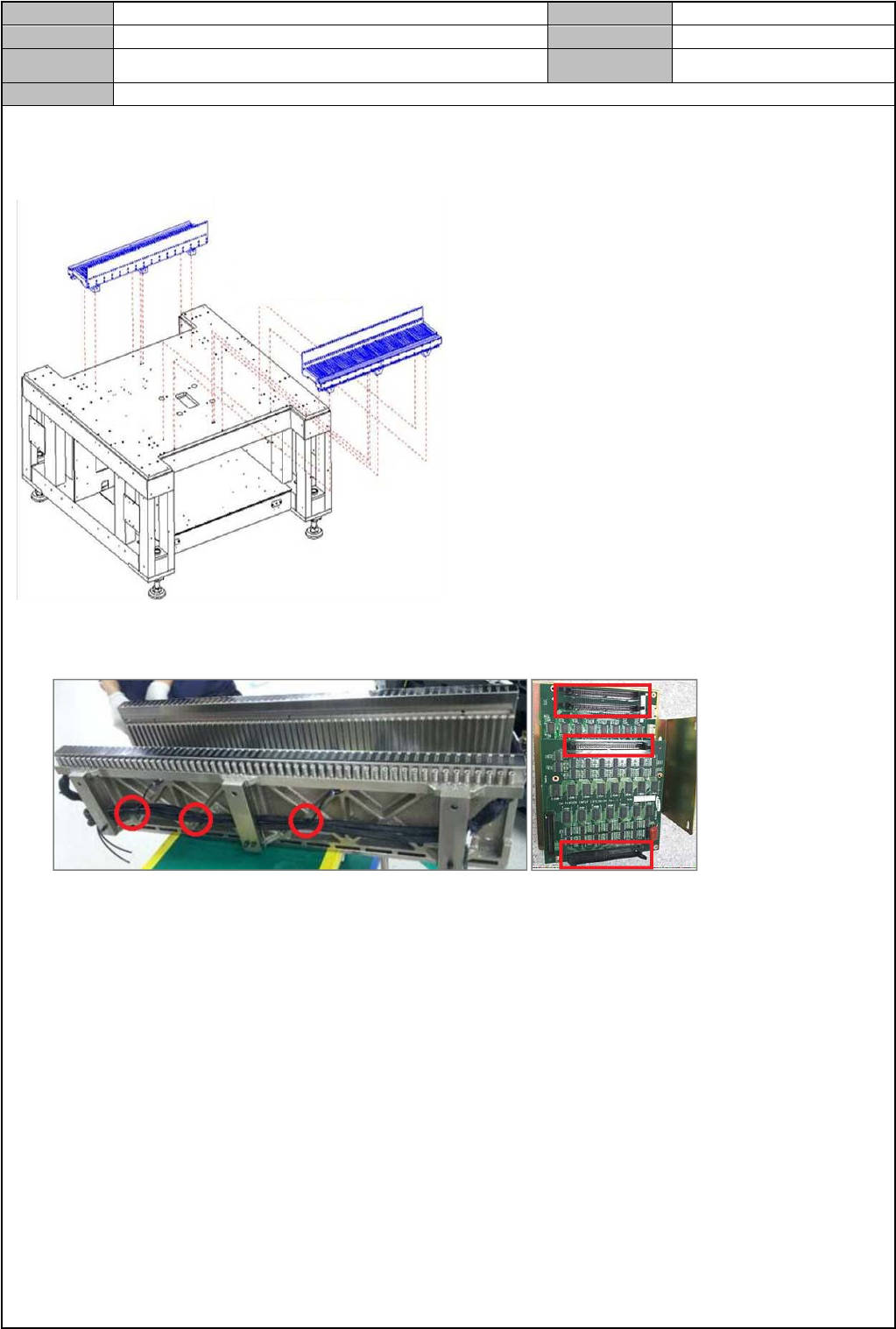

[组装 FEEDER BASE]
Feeder Base 布线/气动管道工作
切断气动软管，进行布线
连接电缆及气动管道后，通过 Tie 工作结尾
在三处拧紧 Cable Tie
在 Feeder Input EXT Board 连接送料器和电源电缆
连接 Feeder Base Cable(分开连接左侧电缆和右侧电缆)
Left Cable : BD-CW, CAN-CH, FD-CN5, FD-CN6,FD-EXT-CN3, FD-EXT-CN2
Right Cable : CAN-CH, PB-PW
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.9 DOCKING CART & FEEDER BASE
Version
01
Title
组装FEEDER BASE
Page
3-9-11
Note
Feeder IO Check
将检查夹具安装于 Feeder Base 后，选择<Diagnosis> → <I/O> → <Feeder Base IO >
将检查夹具安装于 1~15 卡槽、16~30 卡槽、31~45 卡槽、46~60 卡槽后，进行检查
测定 Feeder Base 平行度
将 Feeder Origin 夹具安装于 Feeder Base 的 21、59 卡槽后，测定平行度
标准：±0.05mm 以内
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.10 FEEDER
Total Pages
16
目录
[更换 TAPE GUIDE] ............................................................................................. 2
[清洁及更换 INDEX / LOADING SPROCKET] ..................................................... 3
[清洁及更换 SPLICING SPROCKET] .................................................................. 4
[更换 INDEX MOTOR] ......................................................................................... 6
[更换 LOADING MOTOR] .................................................................................... 9
[更换 SPLICING MOTOR] .................................................................................. 12
[更换控制板] ....................................................................................................... 15
