Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le HEAD CABLE 布线 Page 3-1 1-26 Note 连接 Head IO Board Cable 连接 Head Connector
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
HEAD CABLE布线
Page
3-11-25
Note
注意布置 Tube，以免干扰到其他模块
连接控制电缆
连接 Motor IF Board Cable
确认 Cable Label 后，连接电路板
拧紧顺序：CN15、CN14、CN13、CN12、CN11、CN20、CN19、CN18、CN17、CN16、C
N21、CN22
进行接地及用系带固定电缆
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
HEAD CABLE布线
Page
3-11-26
Note
连接 Head IO Board Cable
连接 Head Connector
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
Z轴噪音判定标准
Page
3-11-27
Note

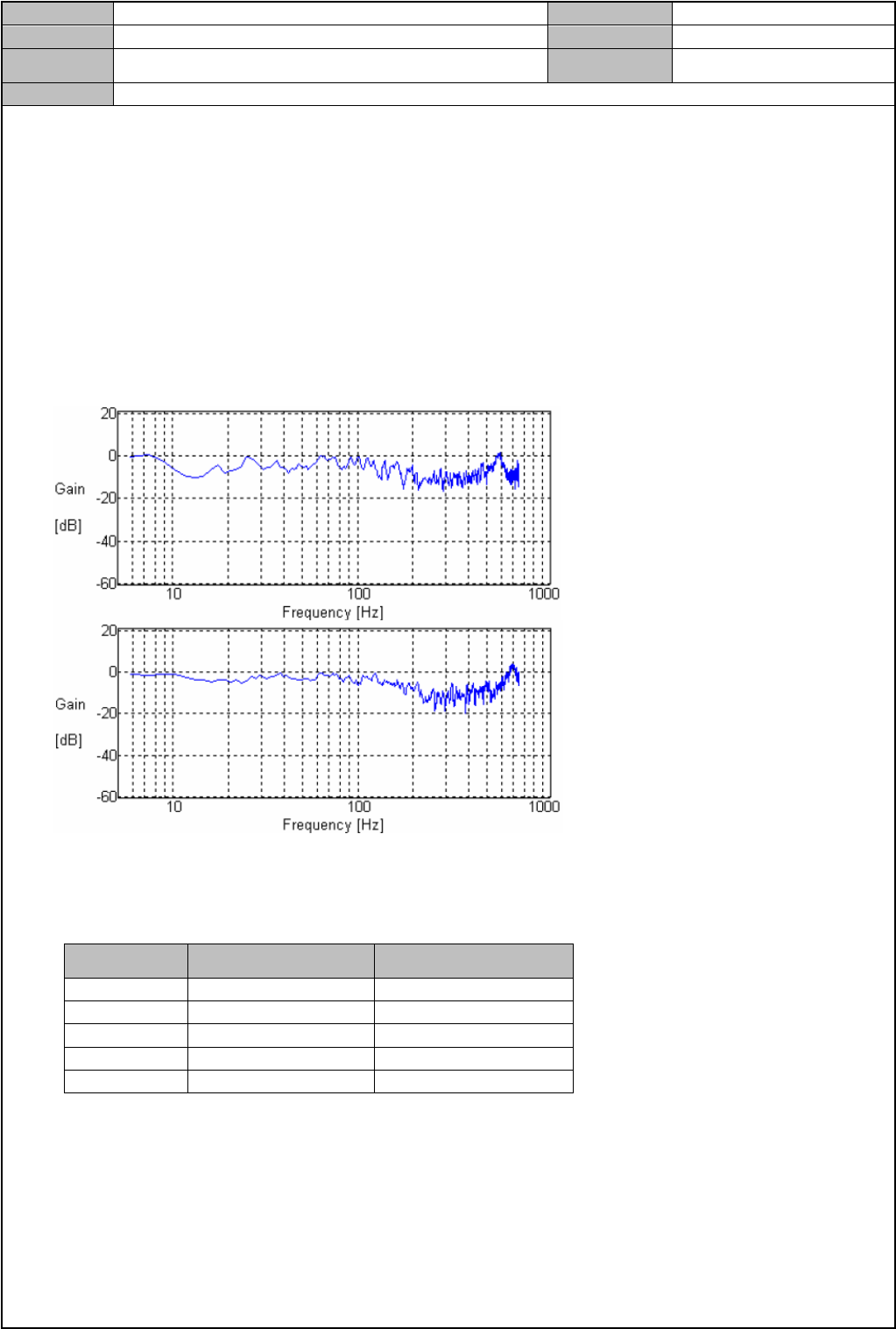

[Z 轴噪音判定标准]
1. 确认噪音发生等级 Hz、Gain dB
2. 确认 ID (1st Notch Frequency) Setting Valve
3. ID (1st Notch Frequency) Setting Valve 不一致时，将 ID 值变更为 500Hz → 700Hz
4. 变更 ID 值后，确认是否发生 Magnitude 的等级差异(Hz 值变更为 0dB 以下)
5. 虽然消除噪音，但发生微细震动时，将 1E (1st Notch Width Selection)值变更为 1 → 2 → 3
*参数可调整范围
Part No.
基本 范围
1D 500Hz 500~650Hz
1E 1 1~2
28 310Hz 280~380Hz
29 1 1~2
2A 30 30~50
