Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.18 VACUUM DEVICE

Version

Title

组装FRONT SOL ASSY SUB

Page

3-18-5

Note

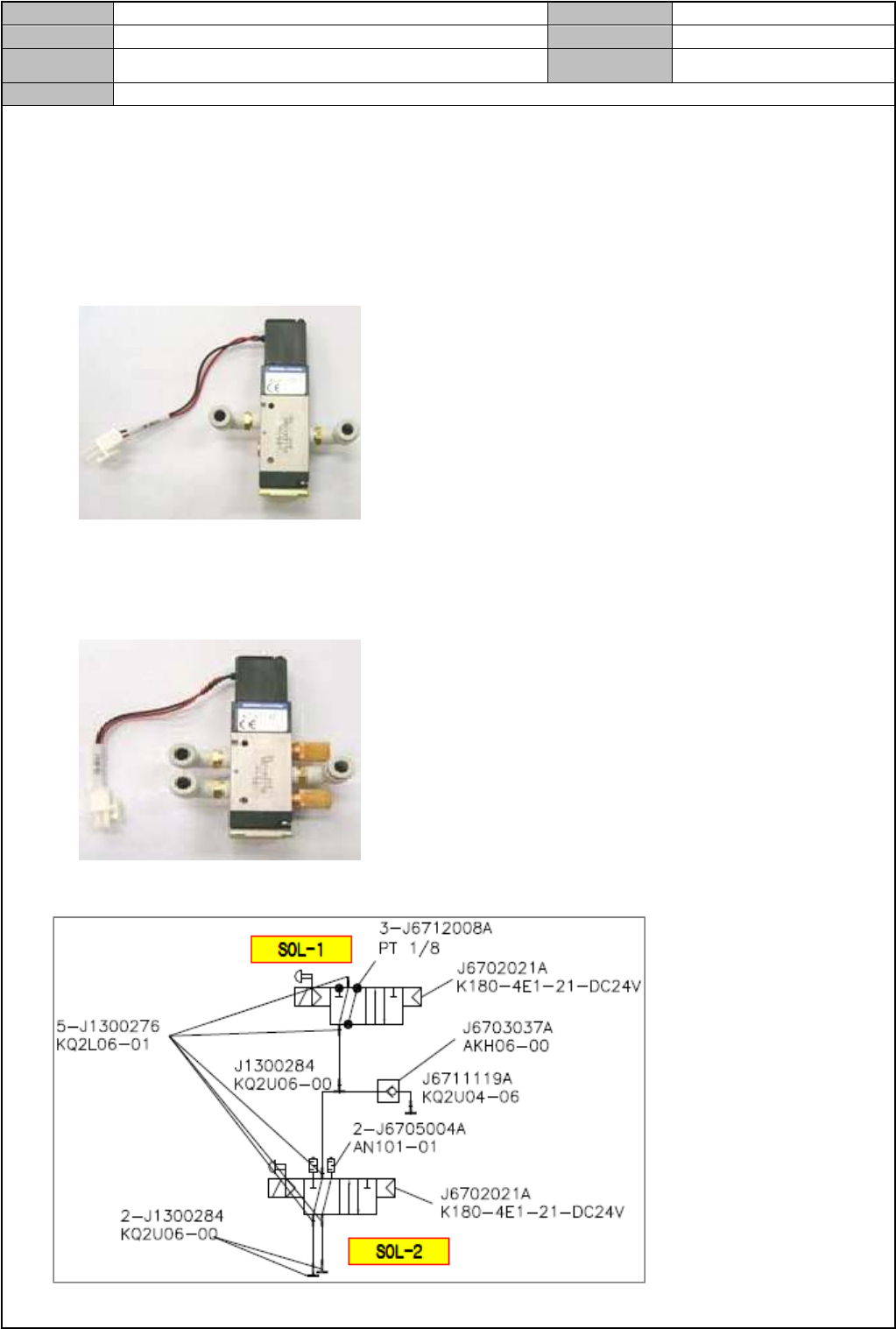

[组装 FRONT SOL ASSY SUB]

 组装 Sol Valve Assy 1

 针对 Silencer、Plug 的铁氟龙未处理部位，附加进行铁氟龙胶带工作后，拧紧

 组装配件时，注意方向

 组装 Sol Valve Assy 2

 针对 Silencer、Plug 的铁氟龙未处理部位，附加进行铁氟龙胶带工作后，拧紧

 组装配件时，注意方向

 Sol Valve Assy 1,2 气动图

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.18 VACUUM DEVICE

Version

Title

组装FRONT SOL ASSY SUB

Page

3-18-6

Note

 Sol Valve Assy 1,2 气动软管连接图

 Base Frame 上组装 Sol Valve Assy 1,2

 组装于设备前面左下方 Cover Frame

 组装时，电缆与启动开关向设备外侧

 Sol Valve Assy 的气动软管途径

 左侧：

∅6 Yellow 1700mm, ∅6 Black 1700mm, ∅4 Black 1700mm

 右侧：

∅6 Yellow 3200mm, ∅6 Black 3200mm, ∅4 Black 3200mm

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.18 VACUUM DEVICE

Version

Title

组装REAR SOL ASSY SUB

Page

3-18-7

Note

[组装 REAR SOL ASSY SUB]

 组装 Sol Valve Assy 1

 针对 Silencer、Plug 的铁氟龙未处理部位，附加进行铁氟龙胶带工作后，拧紧

 组装配件时，注意方向

 组装 Sol Valve Assy 2

 针对 Silencer、Plug 的铁氟龙未处理部位，附加进行铁氟龙胶带工作后，拧紧

 组装配件时，注意方向

 Sol Valve Assy 1,2 气动图
