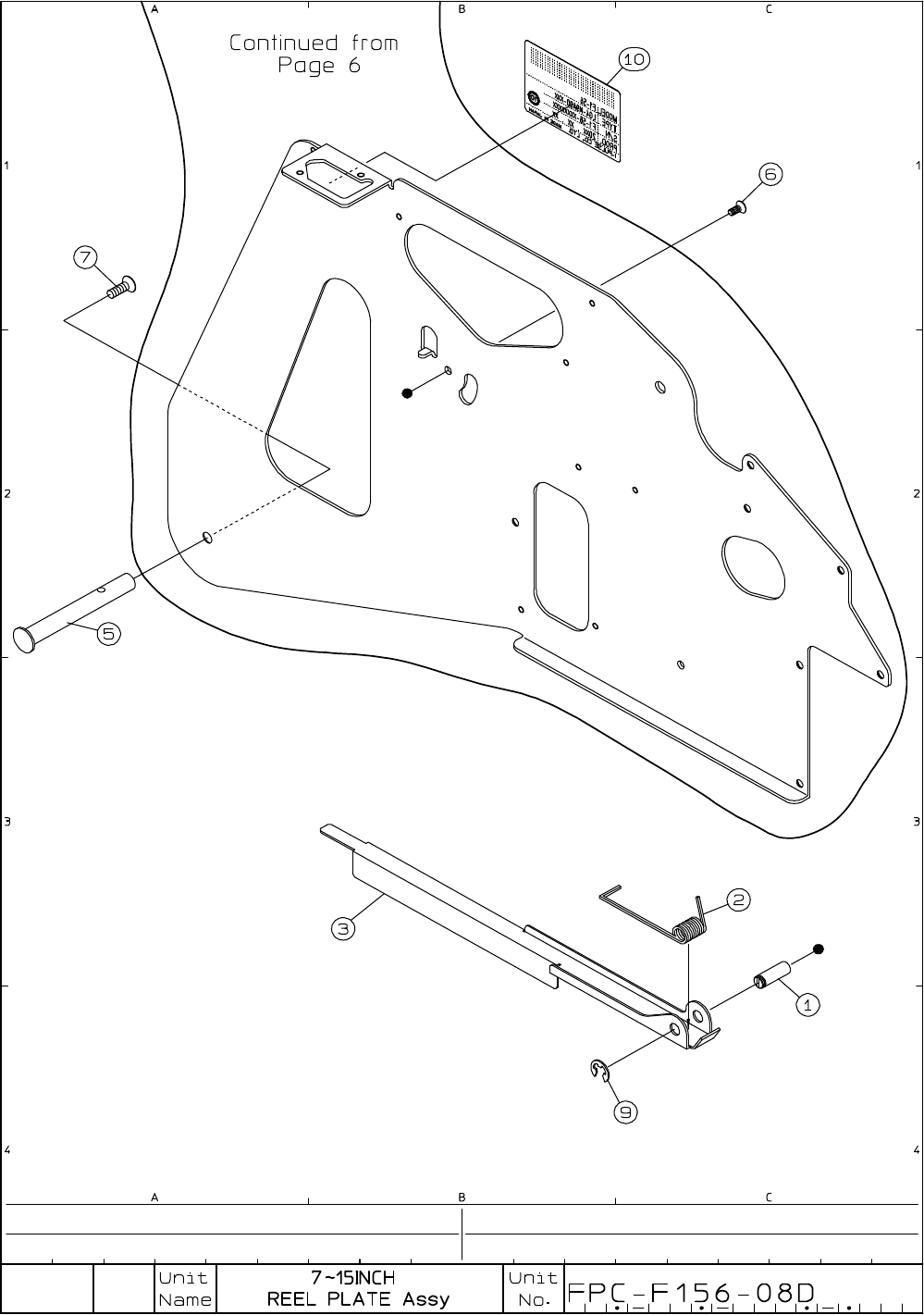

I･pulse F1 Series
F1-56 (E type)
P 8
No. Code No. Parts Name Q'ty Parts No.
※1 LG4-M6A9D-000 REEL GUIDE ARM ASSY 1 AS-A24-8269-B
1 LG4-M4A92-011 REEL TENTION AXIS 1 FTA-A12-8182-C
2 LG4-M4A9B-002 COIL SPRING 1 FTA-A12-8183-D
LG4-M6A9A-101 REEL GUIDE ARM 1 FTA-A24-8269-B
LG4-M4A9A-003 TENSION LEVER 1 FTA-A12-8181-F
※1 4 LG4-M4A9C-001 GUIDE ARM 1 FTA-A12-8181-E1
5 LG4-M9A65-010 REEL AXIS 1 FTA-A56-8172-B
6 K87-M55BN-000 SCREW,FLAT HEAD+ 1 3MK-8-P
7 LG4-M4ADH-000 CREW,FLAT HEAD+ 1 4MK-12-P
※1 8 LG4-M4AD5-000 FLAT RIVET 2 2×4-2.5-BS
9 LG4-M4AD4-000 CIRCLIP E 1 E.50
10 LG4-M9AC1-000 SERIAL NO. STICKER 1 FTA-A56-8150-SNS
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
※1…F1-56-000172E～
※1 3
SL99M0027-110 ： 15 INCH REEL KIT C
SL99M0027-220 ： 15 INCH REEL KIT E
SL99M0039-000 ： MAGNET KIT
SL99M0040-000 ： SIDE BLOCK KIT 12
SL99M0040-050 ： SIDE BLOCK KIT 16
SL99M0040-100 ： TAPE GUIDE KIT 12
SL99M0040-150 ： TAPE GUIDE KIT 16
SL99M0040-210 ： MAGNET KIT 12
SL99M0053-010 ： MAGNET KIT 16
SL99M0040-600 ： SIDE GUIDE KIT 24
SL99M0040-700 ： SIDE GUIDE KIT 32
SL99M0040-800 ： SIDE GUIDE KIT 44
SL99M0040-900 ： SIDE GUIDE KIT 56
OPTIONAL PARTS
