FX-3_Instruction_Manual_Rev00_C.pdf - 第114页
第1部 基本篇 第2章 生产 2-9 2-3-2 设备的结束方法 (１)请按命令按钮中的退出按钮。 按下该按钮。 按下退出按钮后如还有未保存的生产程序时，会显示可能丢失生产程序的提示。 若要保存程序请选择[取消] ，中断结束处理，返回到桌面。 (２)在系统结束前，会显示确认设置各安全方向的信息。 图 2-3-2-1 确认设置安全方向的信息 按下 ：进行各种安全方向的设置。 按下 ：不进行安全方向的设置而直接进入下一步。 (３)显示确认结…
第1部 基本篇 第2章 生产
2-8

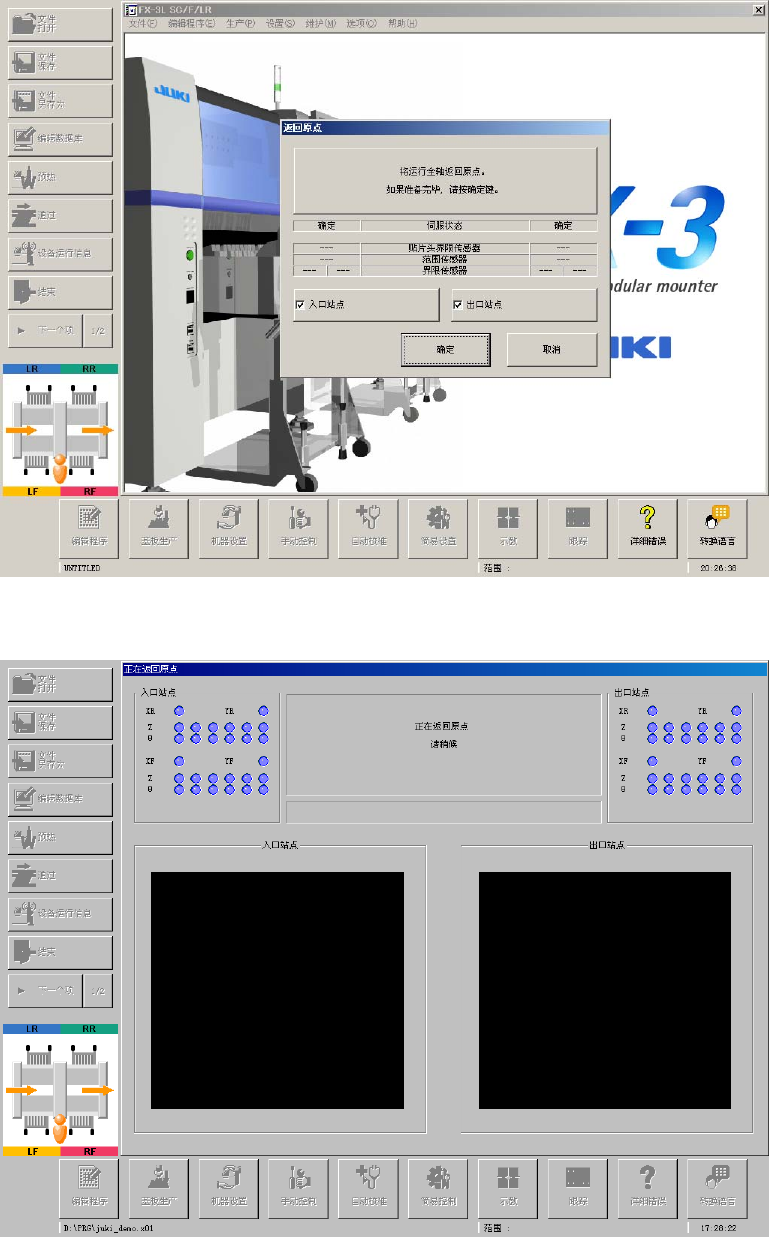

图 2-3-1-3 主画面及返回原点画面
图 2-3-1-4 正在等待返回原点画面
第1部 基本篇 第2章 生产
2-9

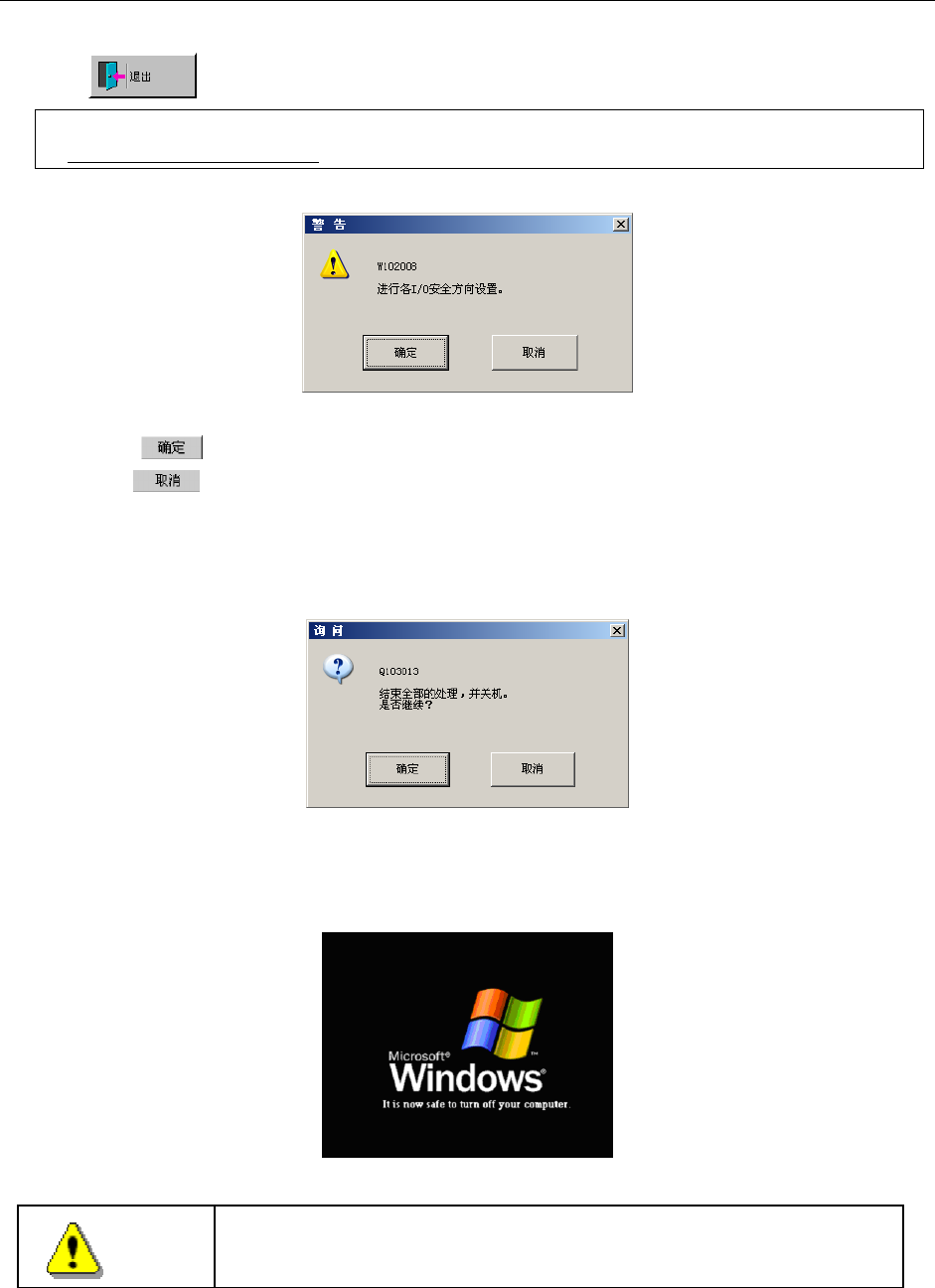

2-3-2 设备的结束方法
(１)请按命令按钮中的退出按钮。
按下该按钮。
按下退出按钮后如还有未保存的生产程序时，会显示可能丢失生产程序的提示。
若要保存程序请选择[取消]
，中断结束处理，返回到桌面。
(２)在系统结束前，会显示确认设置各安全方向的信息。
图 2-3-2-1 确认设置安全方向的信息
按下 ：进行各种安全方向的设置。
按下 ：不进行安全方向的设置而直接进入下一步。
(３)显示确认结束的信息(图 2-3-2-2)。请按下<确定>按钮。
进行关机处理并结束系统。
按下<取消>按钮时，则返回主菜单画面。
图 2-3-2-2 确认结束系统的信息
(４)显示如下信息。
请向左旋转主开关，切断电源。
图 2-3-2-3 确认关机
注意
请务必在进行上述退出操作后再切断电源(向左旋转主开关)。
不实行退出操作而切断设备电源，可能使设备下次启动时无法启动。
第1部 基本篇 第2章 生产
2-10
2-3-3 停电对策
2-3-3-1 ATX 电源
本机安装了ATX电源作为备用电源，可防止因突然停电损坏计算机数据及系统软件。
因此，即使停电，也可避免破坏或丢失数据，安全可靠地退出系统。
2-3-3-2 停电时的处理
当主机的供电出现异常时，将自动启动ATX电源的电源监视功能。
恢复系统时，需重新接通电源。
切断电源前，请先保存生产程序、生产管理信息、生产重启时所必须的信息及设备管理信息
等。
当超过一定时间未进行操作时，应保存当时的数据，进行关闭系统的处理。
步骤 1. 自动关机准备
当系统检测出电源异常时，会显示如图2-3-3-2-1画面。
当ATX电源检测出电源异常时，会显示如图2-3-3-2-2画面、自动关机画面(图2-3-3-2-3)。
图 2-3-3-2-1 检测到停电时的画面(1) 图 2-3-3-2-2 检测到停电时的画面(2)
图 2-3-3-2-3 开始关机
