第2部 功能详细编 第12章 选项元件
12-23
12-7-2-4 操作
1）单独检查／连续检查
操作方法请参见“2-10-6-1 验证单独检查／连续检查”。
2）发生无元件时
选中操作选项的“无元件暂停后，重新运行时验证元件”选项时，将对出现无元件的芯片、圆
筒形芯片进行验证检查后，再开始生产运行。
◇当选中操作选项的“发生无元件时暂停”选项，停止时会显示图 12-7-2-5。
图 12-7-2-5 显示无元件对话框
第2部 功能详细编 第12章 选项元件
12-24
◇ 验证检查成功或失败，均显示提示信息。
失败时显示提示，询问是否再检查。

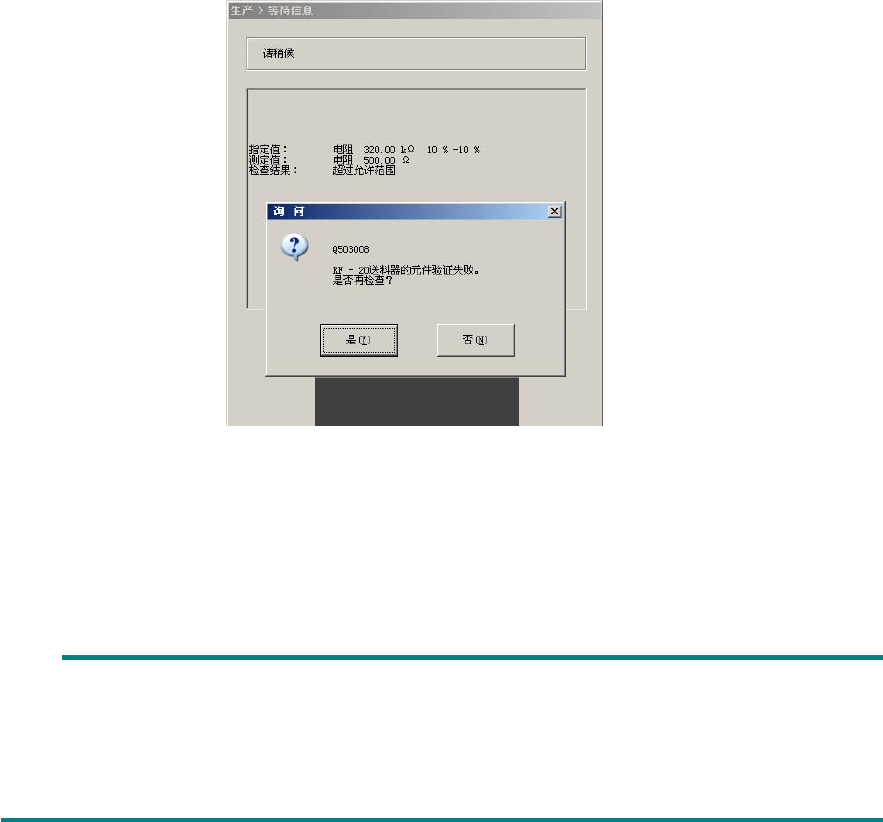

图 12-7-2-6 验证检查失败时的询问
选择＜是＞时，会对检查失败的供料器元件进行再次检查。
选择＜否＞时，则对下一次发生无元件的供料器的元件进行验证检查，或转为生产再开始。
在操作选项中把“无元件暂停后，重新运行时开始时测量高度”、“无元件暂停后，重新
运行时验证元件”2 项都选中时，要先对全部对象元件进行高度测量，之后再进行验证检
查。不会进行高度检查和验证的交叉检查。
元件高度测量失败的元件，即使是验证检查的对象，也不会进行验证检查。
L
第 2 部 功能详细编 第 13 章 程序补充
13-1
第 13 章 程序补充

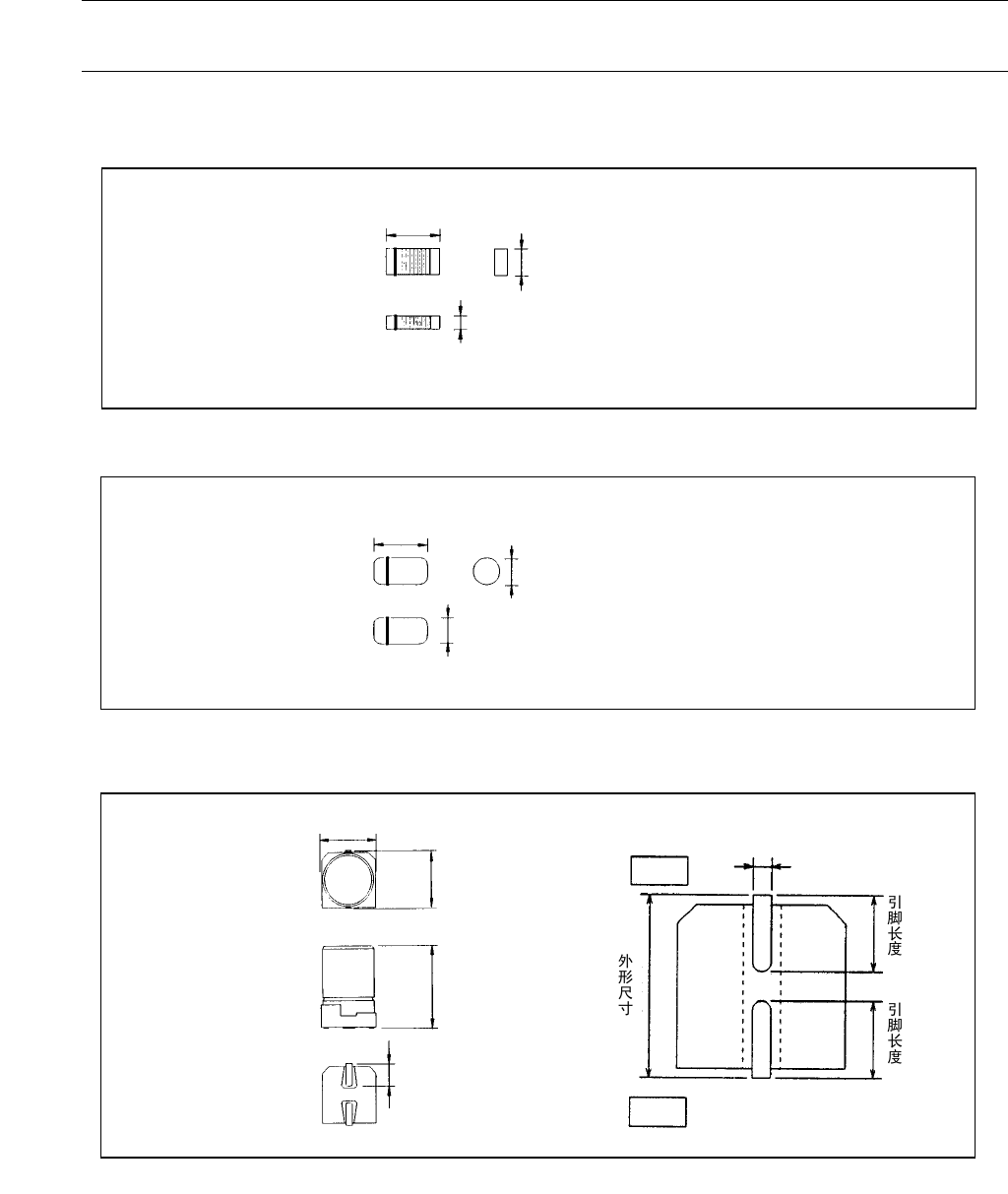

13-1 元件尺寸图例
· 方形芯片·方形芯片（LED）
· 圆筒形芯片
· 铝电解电容
外形尺寸 横
外形尺寸 纵
元件高度
外形尺寸 横
外形尺寸 纵
元件高度
外形尺寸 横
外形尺寸 纵
元件高度
引脚长度
引脚宽度
＋侧
－侧
＋
