第1部 基本编 第5章 数据库
5-17
5-4 包装类型（包装代码）的制作、编辑
“包装类型（即包装代码，下同）”是为了减少元件数据的制作工序而建立的数据库。
选择与制作对象元件接近的包装类型，修正与该包装类型的差异部分，即可完成元件数据
的制作。也可制作新的包装代码。
5-4-1 包装类型的使用方法
以新建尺寸2012的芯片元件数据为例：
<步骤>

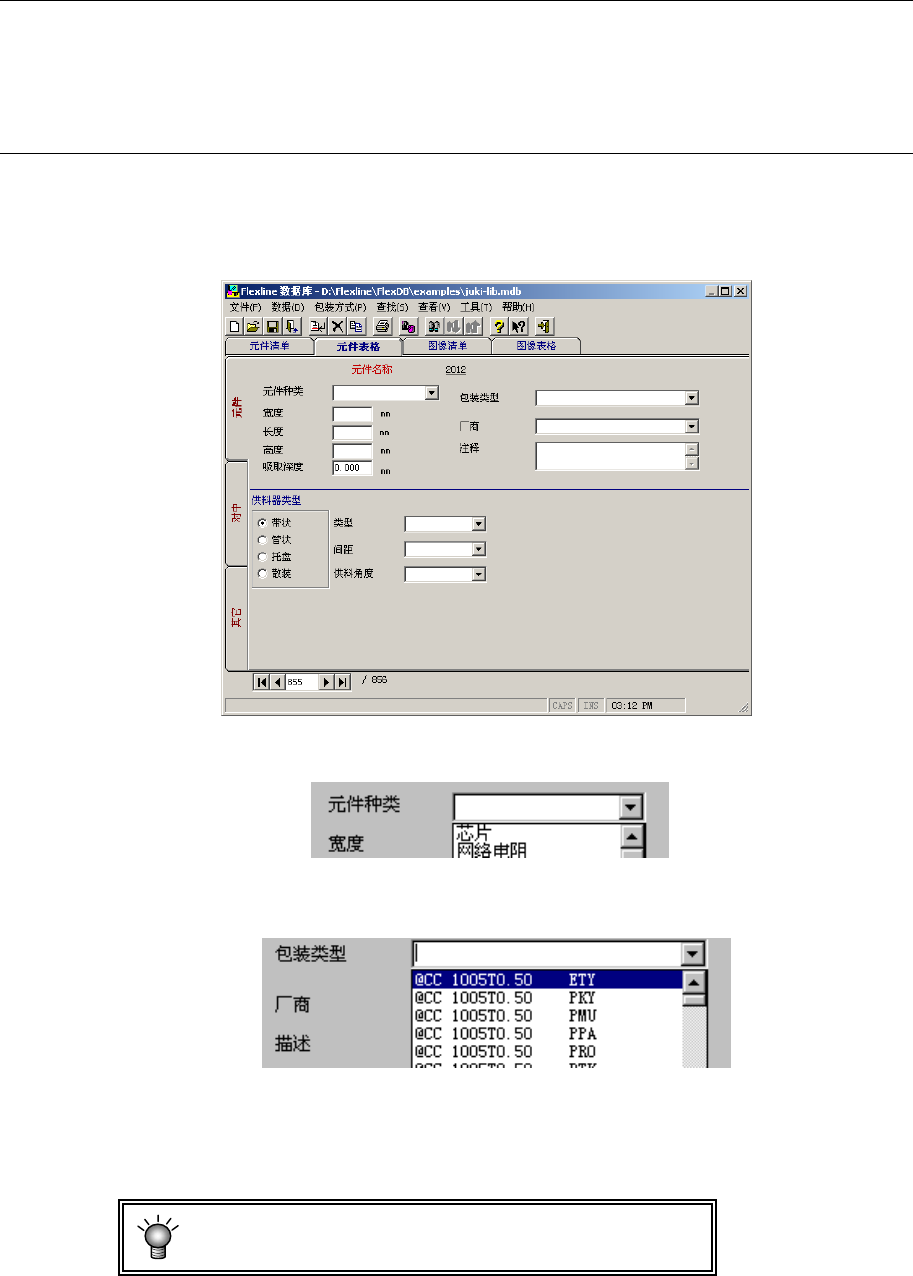

①在菜单栏中，单击“数据”-“增加”，输入元件名。
②显示如下画面。
图 5-4-1-1
③选择“元件种类”。
图 5-4-1-2
④从“包装类型”（包装代码，下同）中选择相同外形的包装代码。
图 5-4-1-3
※关于 JUKI 数据库的品名，请参照“13-2 包装代码库”。
⑤包装类型输入后，项目内容的有关设置即可自动完成。只需输入变更部分。
厂商、注释、验证项目的数据不能设置。
第1部 基本编 第5章 数据库
5-18
5-4-2 增加包装类型
可增加制作包装类型（即包装代码，下同）。仅在元件表格画面中才可选择。
<步骤>
①选择元件数据，在菜单栏中单击“包装类型”-“增加”。
※在这里注册的
“包装类型”
内容，即成为元件数据内容。
②出现输入“增加一种新的包装类型”名称画面。请输入包装类型名称，单击“确定”。
图 5-4-2-1 包装类型名称
③确认已被注册。
首先，单击此处。
然后，将滚动条拉到底。
图 5-4-2-2 确认包装类型名称
系统自动执行数据库的元件名称排序。“juki-lib.mdb”元件名称最前面带@符号。
排序时，@比其他字符排位优先，因此，用户追加的元件名称(包括包装代码)将被
排列在“juki-lib.mdb”的后面。
第1部 基本编 第5章 数据库
5-19
5-4-3 删除包装类型
可从清单中删除包装类型。
<步骤>
①选择元件数据，从菜单中单击“包装类型”-“删除”。
②显示“包装类型清单”。
请移动记录框
或滚动条来查找要删除的包装类型。
图 5-4-3-1 包装类型清单
③选择要删除的包装类型，单击“删除”。
