第2部 功能详细编 第12章 选项元件
12-13
12-6-2 规格
(1) 所需元件及软件
◇ 吸嘴及装有吸嘴信息文件的FD(软盘)包在一起送交客户。
◇ 与各元件形状、大小、元件供给体(卷带、托盘)的形状相符的夹持吸嘴。
(请参见“(5)对象元件及元件包装形式”。)
(2) 方式
定心方式：激光、图像。
(3) 贴片精度
贴片精度：小于±0.3mm(3σ)
有时会因元件形状的差异而不同。
激光校准检测部位有边缘、模部有毛刺、或者相对于吸取部位检测部位没有固
定的元件，贴片精度将劣于上述精度。

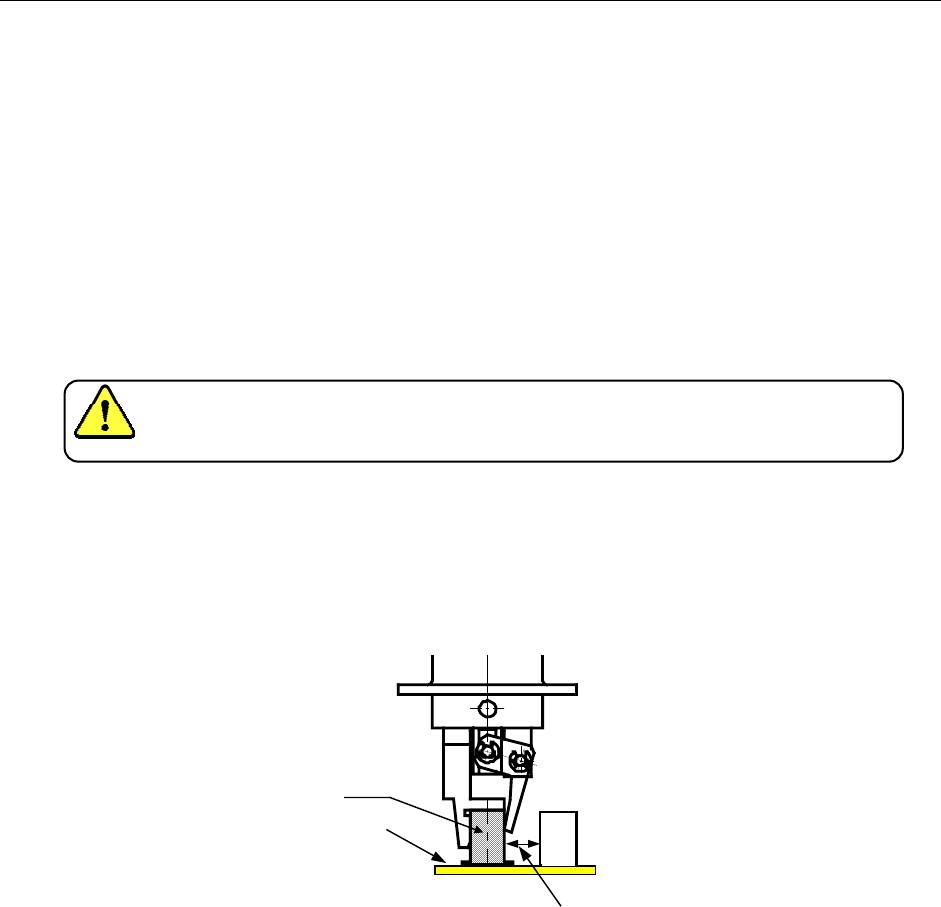

(4) 相邻元件的限制
元件贴片时，由于夹持器的摇臂张开，有可能接触到邻近的元件。
因此，以下2项为限制项。
◇ 用夹持吸嘴贴片的元件高度，应比相邻元件高3mm以上。
◇ 摇臂侧的夹持贴片元件端面与相邻元件的距离，应在 4mm 以上。(参见下图)
部品B
部品
A
基板
(5) 对象元件及元件包装形式
对象元件∶ ·插头(不能用标准吸嘴吸取表面的元件)
·引脚间距(1mm 以上)
·重量 5g 以下(因形状而异)
·元件表面必须有固定臂顶靠用的平面。
(防止 XY 移动时的元件倾斜)
元件包装形式∶ ·卷带、托盘
注)应离开 4mm 以上。
元件 B
基板
元件
A
第2部 功能详细编 第12章 选项元件
12-14
◇ 对象元件、对象包大小
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル

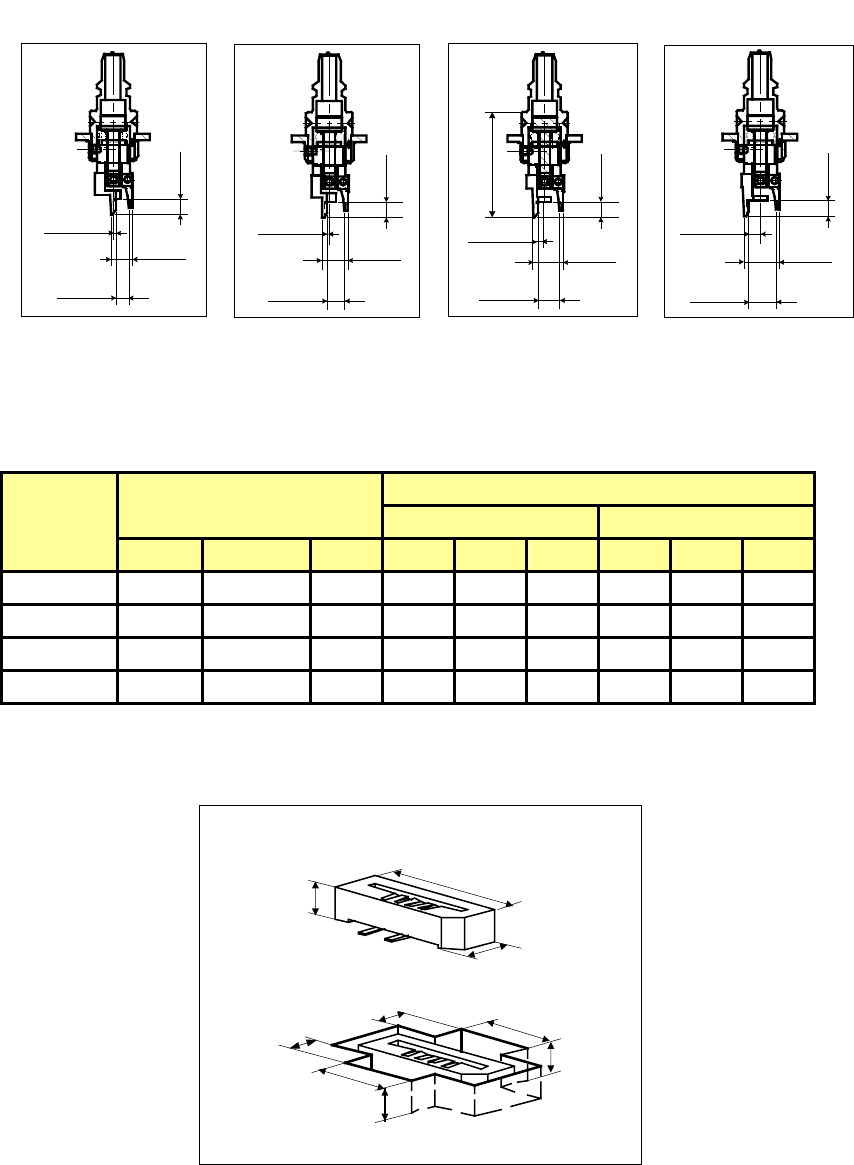

图 12-6-2 吸嘴外形尺寸
表 12-6-1 对象元件·包大小
包装(压纹尺寸)
对象元件
固定臂侧 摇臂侧
吸嘴
号
X Y H A B C D E F
800 6～ 0.8～2.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
801 6～ 1.8～3.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
802 6～ 2.8～4.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
803 6～ 3.8～5.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
H
X
Y
A
D
E
B
F
C
800 号吸嘴
801 号吸嘴
802 号吸嘴
803 号吸嘴
第2部 功能详细编 第12章 选项元件
12-15
12-6-3 使用方法
1) 通过机器设置，读取夹持吸嘴的信息。
当购买的特殊吸嘴没有附带软盘时，或软盘出现故障、丢失时，请浏览
D:\JUKI\DATA\Custom\Nzl。（800 多号是夹持吸嘴的 INI 文件。）
* 只要读取一次即可保存到机器中，不必每次进行读取。
◇ 选取“机器设置”文件菜单内的“打开吸嘴数据文件”，从下述画面中读取夹持吸嘴信息
文件。(参见“7-3-2章 读取吸嘴数据”)

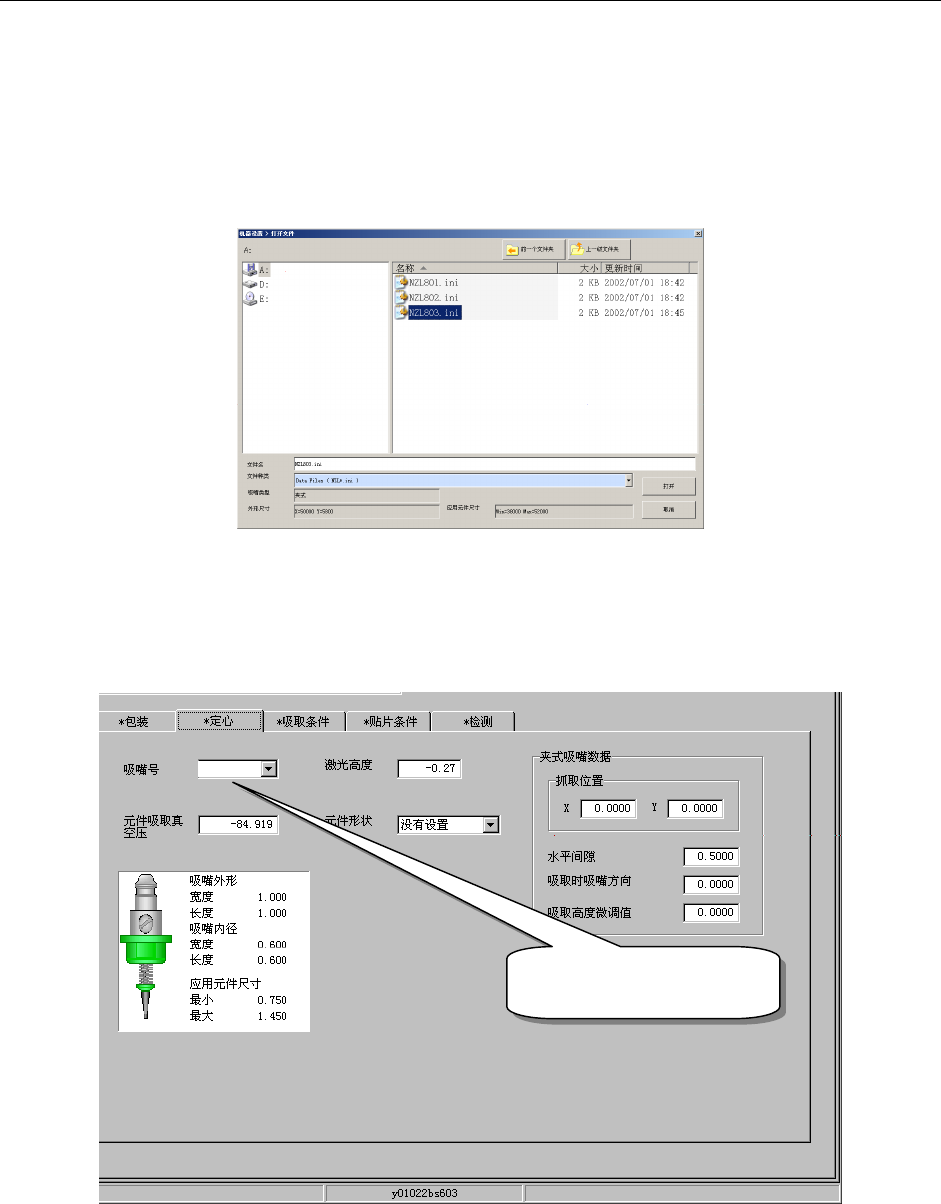

图 12-6-3 打开吸嘴数据文件
2) 元件数据的制作
◇ 制作示例
①设定吸嘴编号
图 12-6-4 设定吸嘴编号
夹持吸嘴编号为
800 多号。
800
