第 1 部 基本编 第 2 章 生产
2-131
（3）检查后的元件归还
检查后的元件将被放回原来的位置或被废弃。
如下(表2-11-4-2-1)所示，根据包装而有所不同。废弃场所应根据元件数据中的“元件废
弃”设定进行废弃。
在连续检测开始前，会显示是全部废弃还是显示每次确认的选择画面。
但是不能进行手动吸取。
表 2-11-4-2-1 元件归还/废弃条件
包装 条件 1 条件 2 归还 废弃
32mm 送料器 － ○
外形尺寸短边 1mm 以下
询问
带状
32mm 送料器以外
外形尺寸短边 1mm 以上
○ ○*1
外形尺寸短边 1mm 以下
询问
散装 －
外形尺寸短边 1mm 以上
○ ○*1
管状
－ ○*1
*1 当废弃方法为“IC回收传送带”“元件保护”时，将按设定进行处理。
（4）选择吸取用供应装置
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据开始吸取元件。
仅单独检查可根据需要更改供应装置。
（5）改变吸取坐标
无法顺利吸取时，可用示教功能变更吸取坐标。
（6）检查
将吸取的元件以贴装姿势0°的状态，贴装在SOT方向检查台上，利用OCC判断其角度是否正
确。
第 1 部 基本编 第 2 章 生产
2-132
2-11-4-3 单独检查
(1) 选择元件
画面上显示元件的内容。三端子 SOT 一览显示于元件名的组合框内，
在此选择要执行检查的元件。
按下[返回]按钮时，装有吸嘴时则会退回吸嘴，返回原来的画面。
若按下[单独检查(F10)]按钮，则显示下一项的画面。
图 2-11-4-3-1 选择 SOT 方向单独检查元件画面
1)检查元件、选择检查元件
显示元件的内容。元件名的组合框内显示 SOT 方向检查对象元件一览，在此选择要执行检查
的元件。
第 1 部 基本编 第 2 章 生产
2-133
(2) 执行检查
OCC 摄像机移动到吸取位置。

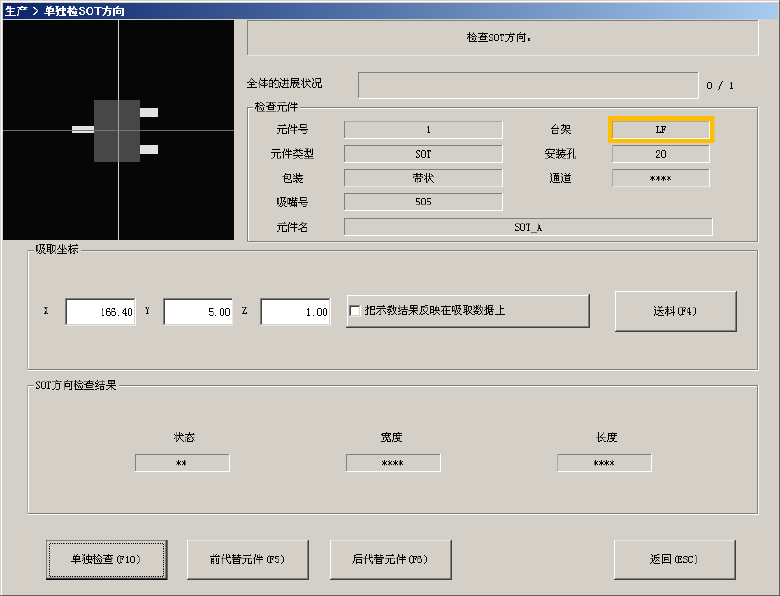

图 2-11-4-3-2 执行 SOT 方向单独检查画面
1)全体的进展状况
用进度条显示当前的进展状况。
2)检查元件
显示元件的内容。
