4-5-4-1-2 自动调整基板宽度
可调整基板传送宽度。
选择菜单后，显示如下的画面。
图 4-5-4-1-2-1 基板宽度的自动调整
(1) 移动基板幅度（调整基板宽度）
将传送宽度向基板外形尺寸+余宽的位置移动。运行时传送宽度值适用以下项目设定值。
(2) 基板外形尺寸
设定基板外形尺寸。初始值设定为基板数据中的基板外形尺寸(Y)。
<步骤>
① 输入基板外形尺寸。
② 需要变更余宽时，请设
置余宽。
③ 单击“移动”。
(未进行“宽度回原点”
时，应先进行宽度回原
点)。
第1部 基本编 第4章 制作生产程序
4-172

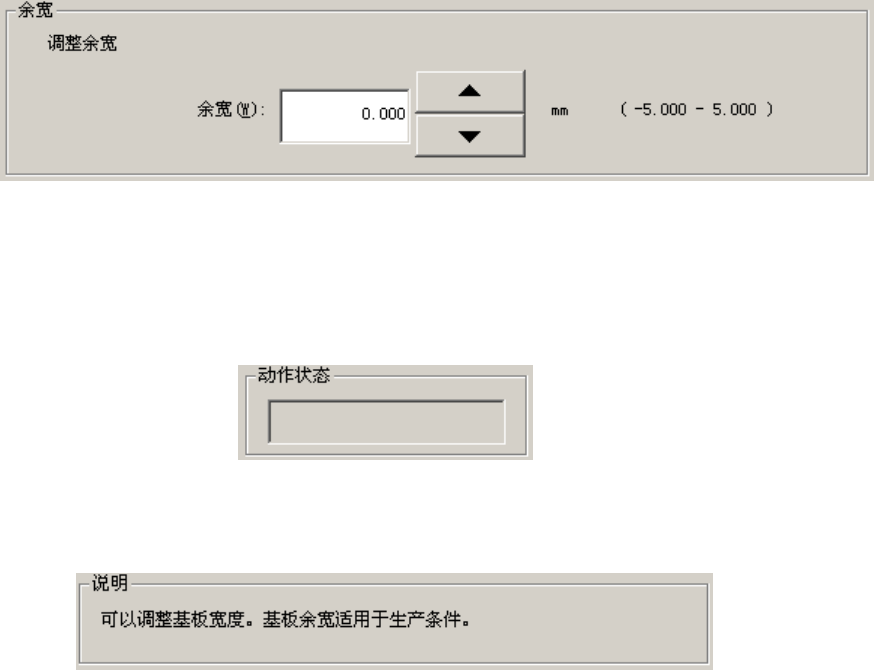

(3) 余宽
设置基板与传送轨道之间的余宽。
余宽适用于生产条件。
(4) 动作状态
显示移动时、宽度回原点时、传送道路上的动作状态。
(5) 说明
显示功能的概要说明。
(6) “基板传送”按钮
调出基板传送画面。
(7) “宽度回原点”按钮
基板宽度自动调整返回原点。
