第2部 功能详细编 第12章 选项元件
12-18
12-7 CVS（元件验证系统）
12-7-1 概要
元件验证系统是在生产前检查即将贴片的元件，目的在于事先发现：
·元件错误
·极性错误
·送料器安装位置错误
等问题。
12-7-1-1 对象元件
检查的对象元件如下。
1) 电极有两极且在对边的元件
2) 外形为10mm以下的元件
3) 小元件1005（但，元件尺寸的长边为0.95mm以上的）
12-7-1-2 检查项目
检查项目如下：
1） 电阻值
测量范围：10Ω～1MΩ 测量精度：±5%
2） 静电容量
测量范围：100pF～100
μ
F 测量精度：±20%
3）二极管极性
12-7-1-3 验证检查功能
激光高度检查有“连续检查”和“单独检查”两种模式。 以下说明各个模式的功能。
表 12-7-1 检查模式的内容及菜单
工具菜单 运行模式 运行内容
验证单独检查 单独检查 对在连续检查模式中发现错误的元件进行个别检
查。
验证连续检查 连续检查 对生产程序数据内的全部元件／条件一致的元件
进行检查。因某种原因检查失败的元件，可用单
独模式进行个别检查。
注意
吸取位置、供给方向等有错误时，有时不能检查得正确。
第2部 功能详细编 第12章 选项元件
12-19
12-7-1-4 关于执行测量时的各项运行
① 吸取时使用的贴片头
吸取时使用的贴片头可自动选择。优先使用已经安装好的吸嘴，以减少贴片头使用时更换
吸嘴的次数。因吸嘴安装状况不同，每次测量时可能会使用不同的贴片头。
② 检查后放回元件
检查后的元件，有的放回原来的位置，有的废弃。处理情况因包装而异，请参见下表。废
弃的地方，按元件数据的“元件废弃”所设置的内容进行处理。
1mm 以下的元件，因有元件站立、翻转等可能性，请在显示图 12-7-1-1 询问框后，从对话
框中选择动作。
表 12-7-2 放回元件／废弃元件
包装 条件 放回 废弃
外形尺寸短边 1mm 以下 询问 ﹡1、﹡3
带式／散件
外形尺寸短边 1mm 以上 ○ ○﹡2、﹡3
﹡1 显示对话框时请选择是放回元件、还是废弃。连续测量时会在开始前显示对话框。
﹡2 废弃方法为“IC 回收带”“元件保护”时，进行废弃。
﹡3 管式供料器 32mm 黏接带式供料器时为废弃。
③ 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认值为从最初输入的数据开始吸取元件。只有单
独检查时，可根据要求更换装置。
④ 更改吸取坐标
吸取状况不理想时，可用手动或使用 HOD 示教坐标，更改吸取坐标。
⑤ 手动吸取
没有吸取数据时，可手动将元件安装到吸嘴上。但此种情况下不能输入吸取坐标。也不能操作
供料器。
● 返回元件的对话框
连续检查开始后，会显示询问对话框问元件检查后如何处理。
图 12-7-1-1 询问放回元件的对话框
① 每次废弃
根据“元件废弃”的设置，废弃元件。
② 每次归还
把元件放回原处。
③ 每次询问
每次检查完后，显示询问对话框。
第2部 功能详细编 第12章 选项元件
12-20
12-7-2 操作方法
12-7-2-1 机器设置
在菜单栏上选择“设置”→“机器设置”→“设置组（G）”→“使用单元”, 确认是否选中了
“元件验证”。
有关设置方法，请参见“7-4-8-2 选项使用单元”。

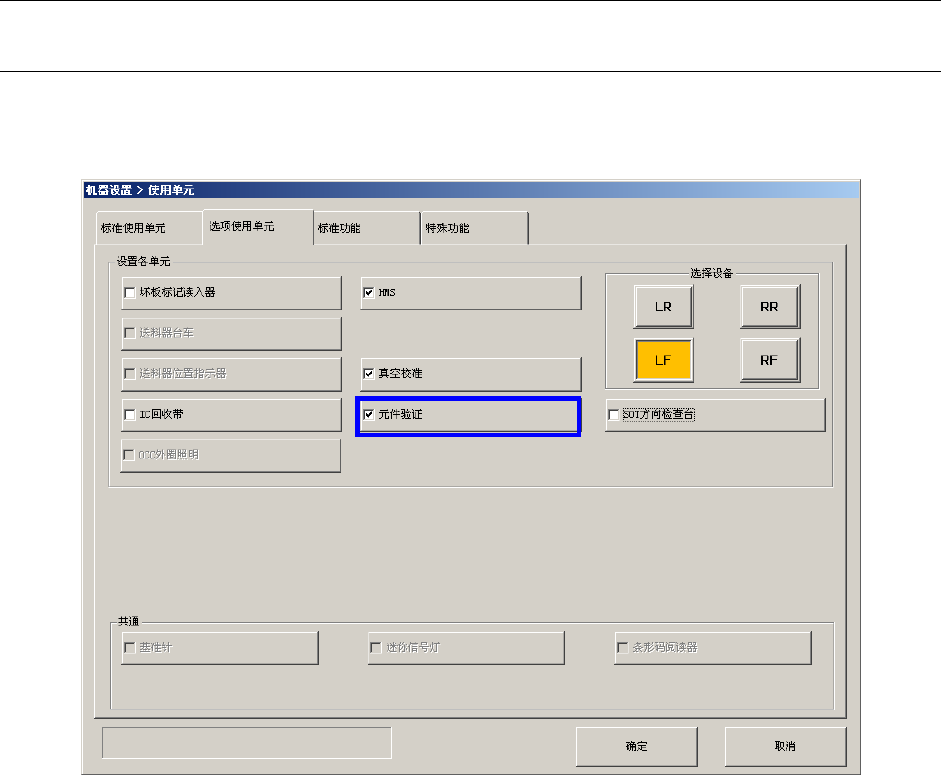

图 12-7-2-1 设置选项使用单元的对话框
