第 1 部 基本编 第 1 章 设备概要 1-23 1-2-6 定心系统 本设备采用激光校准传感器非接触式定 心方式， 从侧面向元件照射LED光 ， 读取其阴影， 识 别元件的位置和角度。 图 1-2-6-1 LNC60 上下移动Z轴， 使用真空吸取元件， 向元件投射 LED。 LED光线被元件遮住的部分呈阴影， 用 θ 轴旋转元件时，阴影宽度会有变化。 ◇ 可从阴影宽度的变 化求出所吸取元件的位置偏移 及角度偏移，在校正该偏移 量后再…
第 1 部 基本编 第 1 章 设备概要
1-22
（3） 识别用标记
请按下述条件制作识别用标记。(图1-2-5-4)
但形状推荐使用均匀涂满的圆形。
此外，标记周围的空白区域以图1-2-5-5所示范围为准。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字

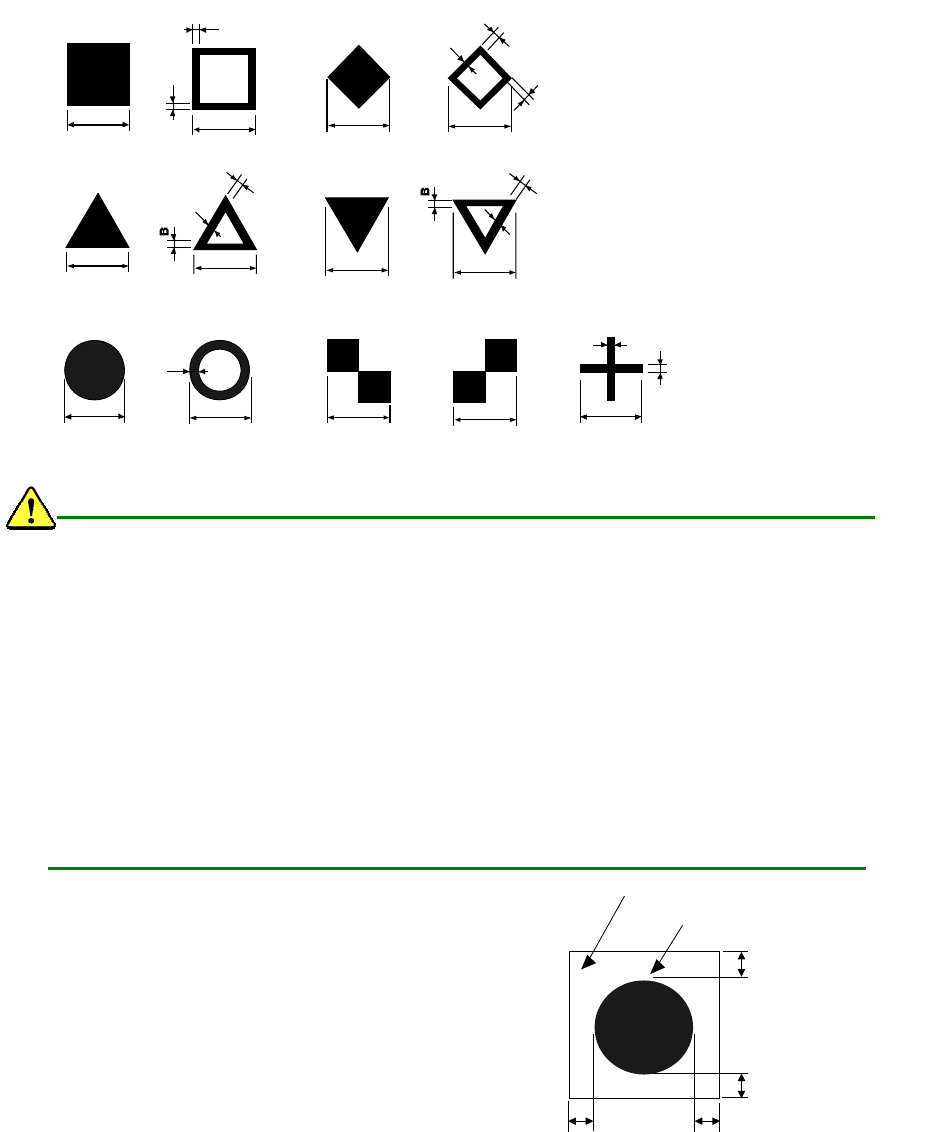

图 1-2-5-4 识别标记形状
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记均为上述方向
的角度，以90°为单位配置电路时应可识别。
2. 一张基板内的基准领域标记，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡处理。
4. 最大注册数
基板标记 1组 (２个标记或３个标记)
元件定位标记 8组 (２对标记～3对标记)
5. 可注册项目
标记编号、重心检测窗、检测时正色／反色的区别
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，可通过用户指定的注册模板进行标记识别。
（4）间隙
请确保各识别标记周围没有导体图案、焊
锡阻剂、标记等其它元件。
此外，该间隙区域的尺寸请设定为大正方
形，其边与识别标记外围距离0.5mm以上。
图 1-2-5-5 识别标记的间隙区域
0.5 mm 以上
0.5mm 以上
间隙区域
识别标记
注意
0.5 mm 以上
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形 格子状(1) 格子状(2) 十字
A 和 C 尺寸 ：
0.5～3.0mm±10%以下
B 尺寸：
0.2mm 以上
第 1 部 基本编 第 1 章 设备概要
1-23
1-2-6 定心系统
本设备采用激光校准传感器非接触式定心方式，从侧面向元件照射LED光，读取其阴影，识
别元件的位置和角度。

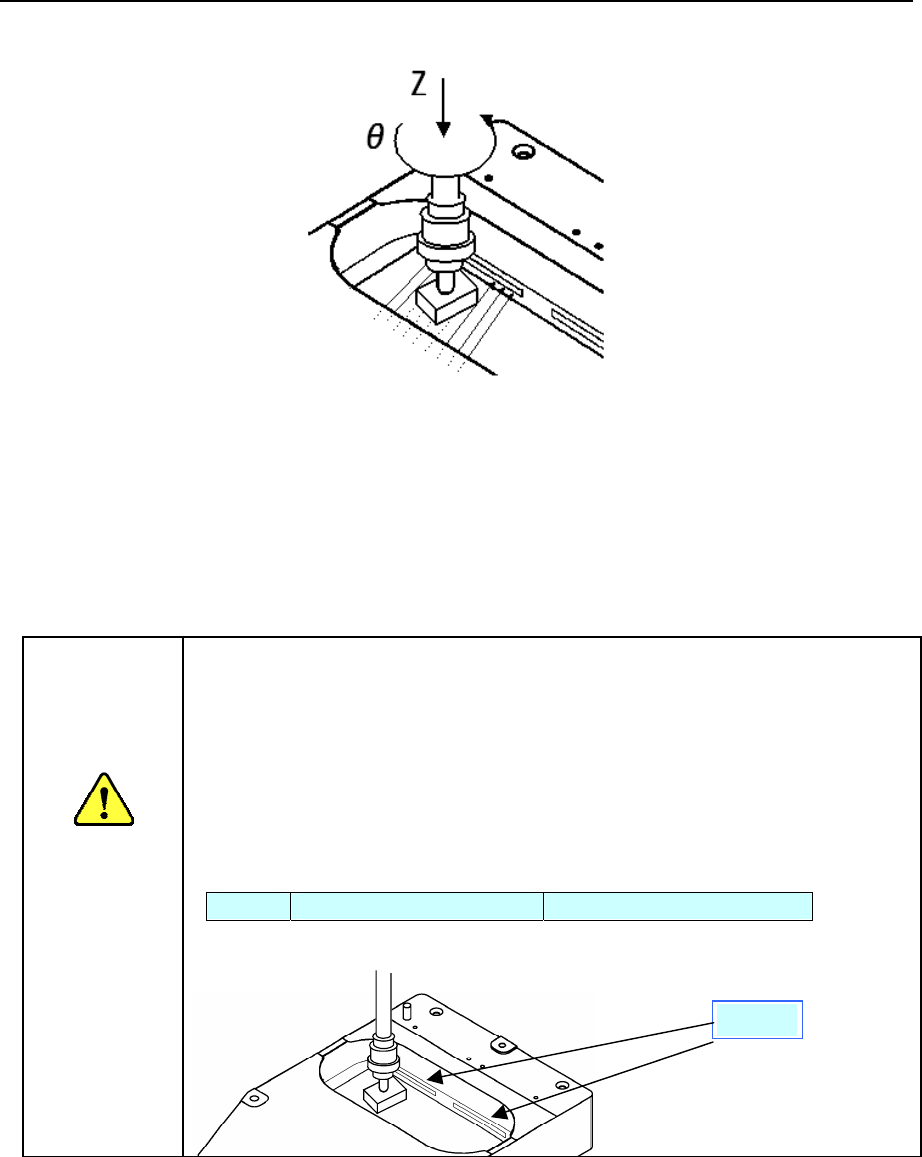

图 1-2-6-1 LNC60
上下移动Z轴，使用真空吸取元件，向元件投射LED。LED光线被元件遮住的部分呈阴影，用
θ
轴旋转元件时，阴影宽度会有变化。
◇ 可从阴影宽度的变化求出所吸取元件的位置偏移及角度偏移，在校正该偏移量后再进行贴
片。
注意
＜保护激光单元玻璃面的注意事项＞
激光装置的元件检测部位外罩是玻璃制品，划伤后，会造成激光识别错误，所以务
必注意：
1.不要使用超过最大尺寸的元件。
2.即使是最大尺寸以内的元件，但挪动吸取位置时有可能会使元件接触玻璃面，
务请格外注意。
规格（最大元件尺寸）
LNC60 正方形元件: □33.5mm 对角线长度: 47.0mm
玻璃
第 1 部 基本编 第 1 章 设备概要
1-24
(1) 激光校正定心流程
吸取元件
驱动 Z 轴，吸取元件，
把元件对准激光校正高度。
开始旋转
θ
轴。
θ
轴加速时，测量尚未开始。
θ
轴旋转达到一定速度后，
开始进行激光校正测量。
传感器取得元件遮影边缘（端部）
的
位置数据。与边缘位置对应的光束
做
为元件的“切线”，存入传感器。
θ
轴旋转 360°，取得各个角度
的切线数据。
旋转 360°后，传感器根据从各角度
取
得的切线数据，生成和分析元件外形，
把测量结果返回贴片机。
·元件尺寸
（X 方向：wX Y 方向： wY）
·吸嘴旋转中心与元件中心间的偏移
量
（X 方向：dX Y 方向： dY）
·角度（
θ
）的偏移量：dRz
位置偏移（dX，dY）
角度偏移（dRz）
校正后，进行贴片。
贴片
边缘
图 1-2-6-2
①
②
③
④
⑤
⑥
