第2部 功能详细编 第10章 自动校准
10-18
(5) 故障解析
按下[确认]按钮，则解析是否有故障。
解析结束后，设置即结束。
图 10-2-4-1-8 操作指示（测量结束）
10-2-5 FCS（选购项）
Flexible Calibration System (柔性校准系统)，通过自动测量校准贴装的各项偏差，可以保持引
进设备时的贴装精度。
详细情况，请参见选购项 FCS 使用说明书。
第2部 功能详细编 第11章 机器自动诊断功能
11-1
第11章 机器自动诊断功能
11-1 概要
从主画面的下拉菜单选择[维护]-[机器自动诊断]后，可以启动机器自动诊断画面。
从功能栏也可打开任意的单独诊断画面。
通过下列功能对贴片机进行诊断。
(1) 基板的故障诊断・・・通过检查确认基板的连接状态，检测出连接不良或未实际安装。

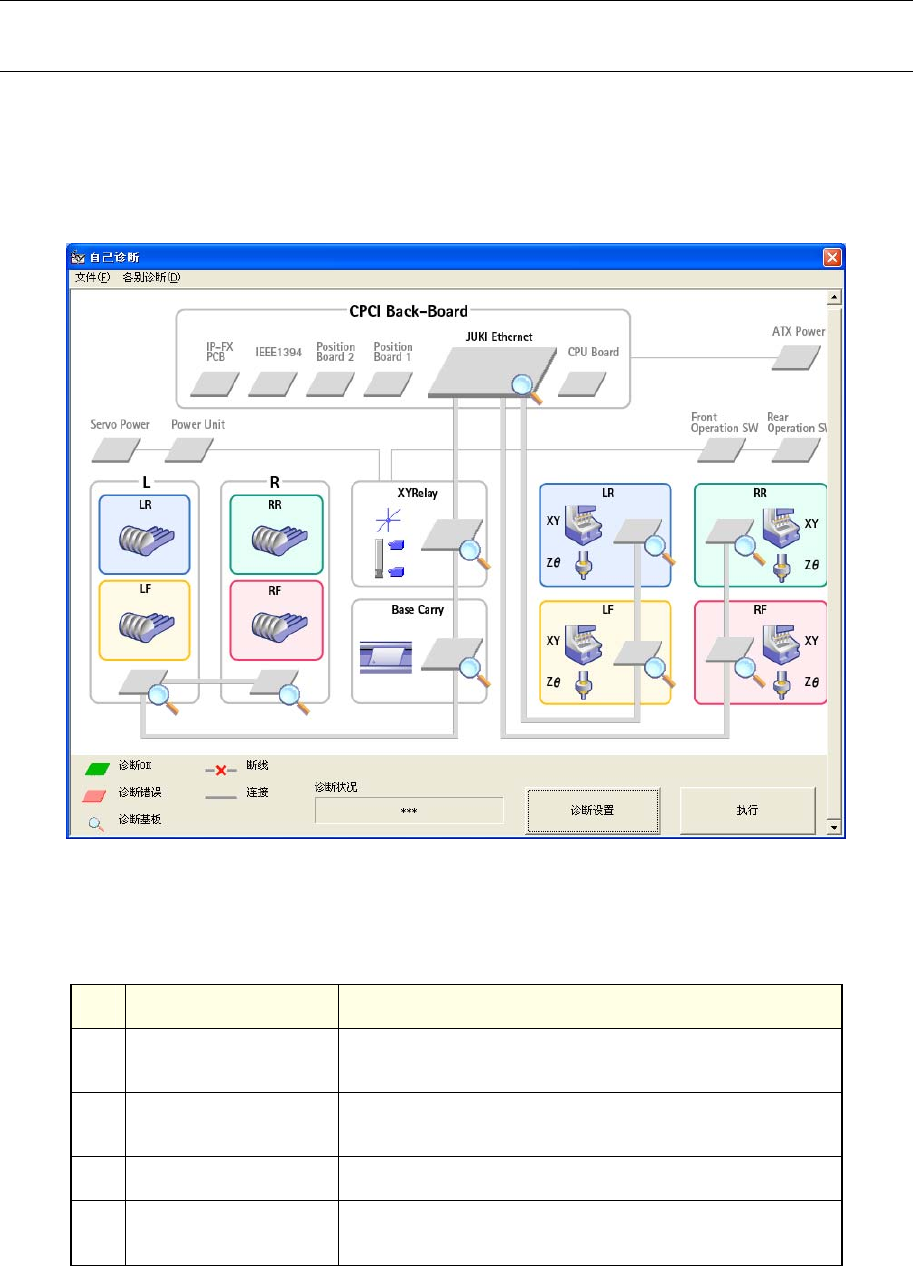

图11-1-1 初始画面(基板的故障诊断画面)
(2) 单独功能的诊断・・・自动化执行确认动作，做为诊断的辅助功能。
表11-1-1 单独功能的诊断
No. 单独诊断 内容
1
共通标记脏污检查
检查共通标记上是否放置夹具或元件遮盖了标记，防
止返回原点时坐标出现误差。
2
过滤器弄脏检查
按指定次数开关贴片头真空，诊断是否有喷射器的凝
固造成不良。
3
激光弄脏检查 执行激光传感器的边缘检查，判定结果。
4
ATC 滑板开闭检查
检查确认 ATC 滑板的开闭时间，作为诊断更换吸嘴不
良等的依据。
第2部 功能详细编 第11章 机器自动诊断功能
11-2
11-2 基板的故障诊断
在设备构成概略图（图 11-1-1）上显示上次各基板的诊断结果。
・ 正常的基板以绿色显示，有问题的基板以红色显示，未诊断的基板以灰色显示。
・ 诊断对象基板带有放大镜标记，诊断中[诊断状况]栏内输出对应基板的诊断状况。
用[诊断设定]按钮选择诊断对象基板，按[执行]按钮开始诊断。
11-2-1 诊断设定
按下[诊断设定]按钮，会显示进行诊断基板的选择画面。

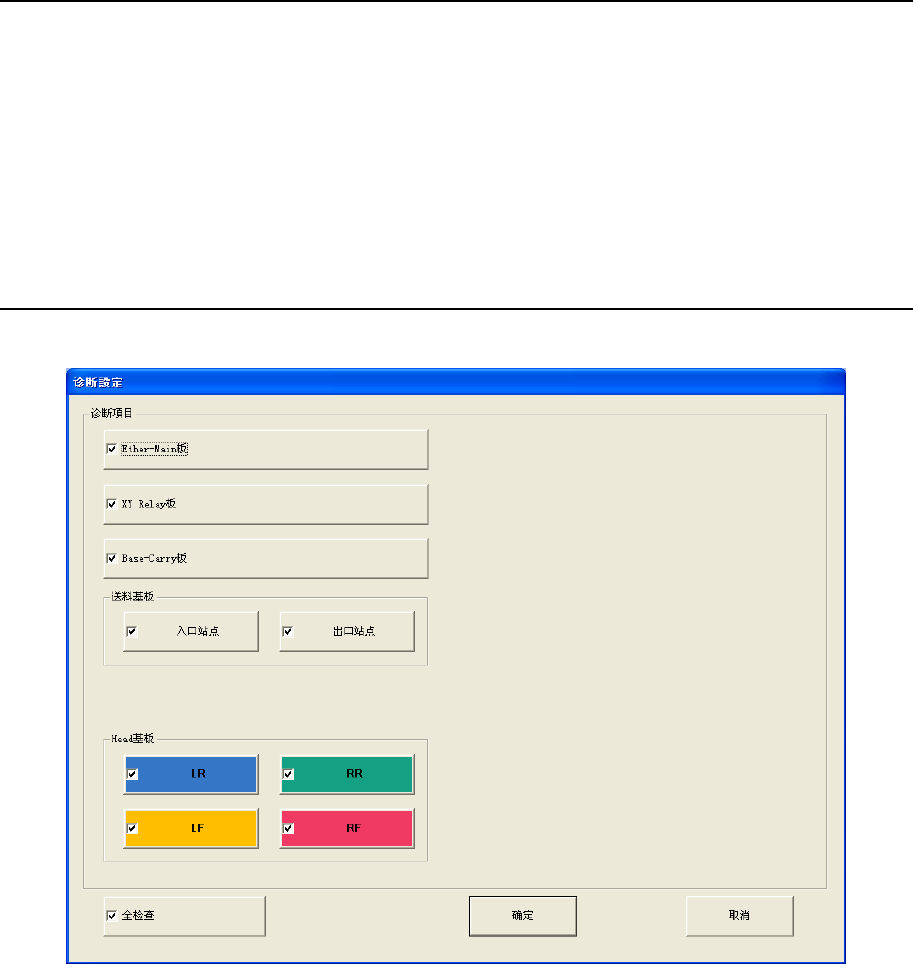

图11-2-1-1 诊断设定画面
