第1部 基本编 第4章 制作生产程序 4-12 4-3-3-2-2 单板基板 是指在一块基板上仅存在一个电路的基板。 图 4-3-3-2-2-1 基板数据 尺寸设置画面(单板基板)
第1部 基本编 第4章 制作生产程序
4-11
4-3-3-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“基板位置基准（原点）”。
· 基板位置基准（原点）可设置在基板上或基板外的任意位置。
· 使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。
进行元件贴片的贴片机装置，采用定位孔基准或外形基准进行基板定位。
这个定位机构与基板的“基板位置基准”的相对位置，必须根据“定位孔位置”、“基板设计
偏移量”的值来指定。
4-3-3-2-1 因基板的固定方式产生的基准差异
因定位孔基准/外形基准、传送方向、传送基准等因素，基准的确定方法各有不同。
(1) 基准
基准销的位置，根据传送的基准与方向，按下图来定义。(定位孔基准)
基板设计端点的位置，根据传送的基准与流动的方向，按下图来定义。(外形基准)
1)前面基准 2）前面基准
传送方向 从左到右 传送方向 从右到左
3）后面基准 4）后面基准
传送方向 从左到右 传送方向 从右到左
传送方向
基板位置基准(任意的位置)
基板设计端点
挡块 定位孔销
第1部 基本编 第4章 制作生产程序
4-12
4-3-3-2-2 单板基板
是指在一块基板上仅存在一个电路的基板。
图 4-3-3-2-2-1 基板数据 尺寸设置画面(单板基板)
第1部 基本编 第4章 制作生产程序
4-13

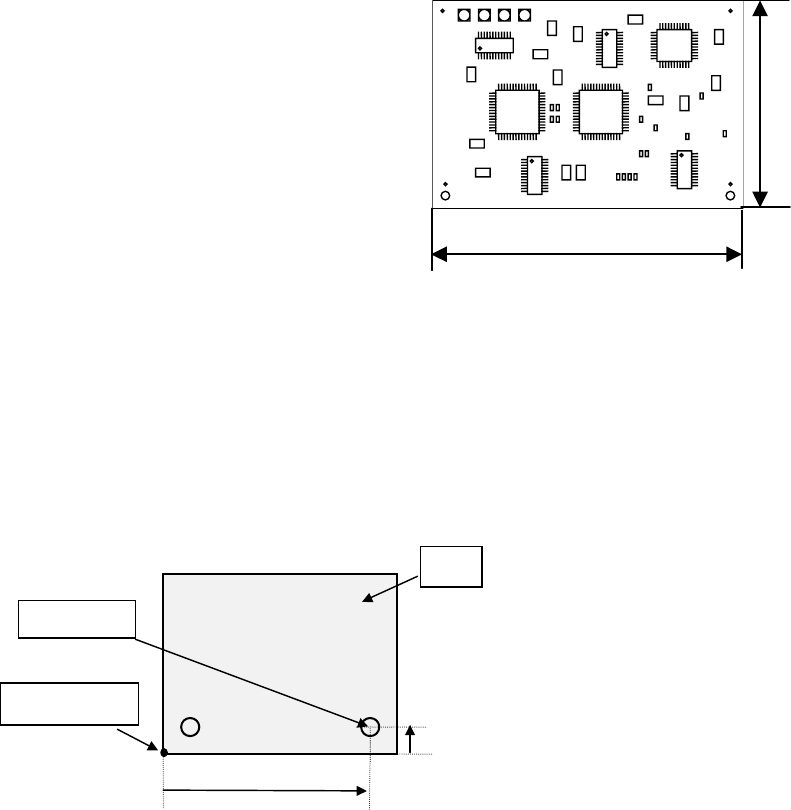

(1) 基板外形尺寸
输入基板外形尺寸。
带有模型基板(废弃部分)时，
请输入包括模型基板在内的尺寸。
与传送方向相同的方向为X，
与传送方向成直角的方向为Y。
(2)定位孔位置
输入从基板位置基准（原点）到基准销的位置。
(在基本设置中将定位方式定为外形基准时，不必设置本项目。)
使用CAD数据时，如果需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准
（原点）时，请输入由CAD等规定的从基板位置基准（原点）到基准位置的尺寸。
※ 基板位置基准（原点）与基准位置一致时，在定位孔位置的 X、Y 坐标中输入(0，0)。
当传送为前面基准，基板的传送方向
为左→右时，以左图的定位孔为基
准。
当基板位置基准（原点）在左下角时，
应在定位孔位置的 X、Y 坐标中输入
Xa、Ya(X、Y 均为正值)的值。
基板尺寸 X
基板位置基准
基准位置
基板
Xa
Ya
基板尺寸 Y
