第1部 基本编 第4章 制作生产程序
4-81
2)在列表画面中的操作
①用鼠标右键单击此处，在列表中单击“左前（1）”。
②用键盘输入“41”
。
因带状供料器的宽度，所占有的供料器台安装孔的范围不同。
带状供料器、散件供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
56mm 8
散件供料器 2
因此，使用8mm带状供料器时，1个供料器台最多可配置30个供料器，而使用32mm供料器时最
多可以配置12个。
第1部 基本编 第4章 制作生产程序
4-82
4-3-6-2 设置项目
(1) 角度
指定元件吸取角度。初始值为元件数据中所设置的角度。
要变更时，请用键盘输入。
在“吸取数据”中输入角度时，“元件数据”、“数据库”中的角度不改变。
(2) 供应
可指定把供料器设置在哪里的送料器台架（左前、左后、右前、右后）。
初始状态时选择的是“自动选择”。
设置为自动选择时，会进行优化供料器配置。
●自动选择：进行优化供料器配置。
●左前 ：在左前侧供应元件。
●左后 ：在左后侧供应元件。
●右前 ：在右前侧供应元件。
●右后 ：在右后侧供应元件。
设置为“自动选择”以外的其他选项时，即可输入“角度”、“位置”、“通道”(仅限管状
供料器)、“吸取坐标”、“状态”。
※可选择多个吸取数据，进行统一变更。
但此时只限于自动选择可以变更。
(3) 位置
输入供应装置的安装位置｡
在送料器的前端部分有固定销，请输入该销在主机送料器安装孔中所插入的编号｡
在“位置”中设置值后，画面上将显示 1)角度、5)吸取坐标 X,Y,Z 的值，以及 6)状态(使用)。
1) 角度为在元件数据中设置的值。
5) 吸取坐标 X,Y,Z 的值为自动计算（数值根据不同的机种而不相同）｡
6) 状态(使用)：默认值设置为“是（YES）”(列表画面时)
表格画面时，“使用”复选框为勾选状态。
而且，在输入“位置”时，将与已经设置的带状送料器、管状送料器、散装送料器进行重复检
查，如果检查出存在重复，则显示错误，拒绝输入｡
不能在已设置有供给装置编号的位置上设置其他的供给装置。
例)将 12mm 带状供料器设置为 10 号时，不能在 10 号～12 号设置其他的供给装置。
第1部 基本编 第4章 制作生产程序
4-83

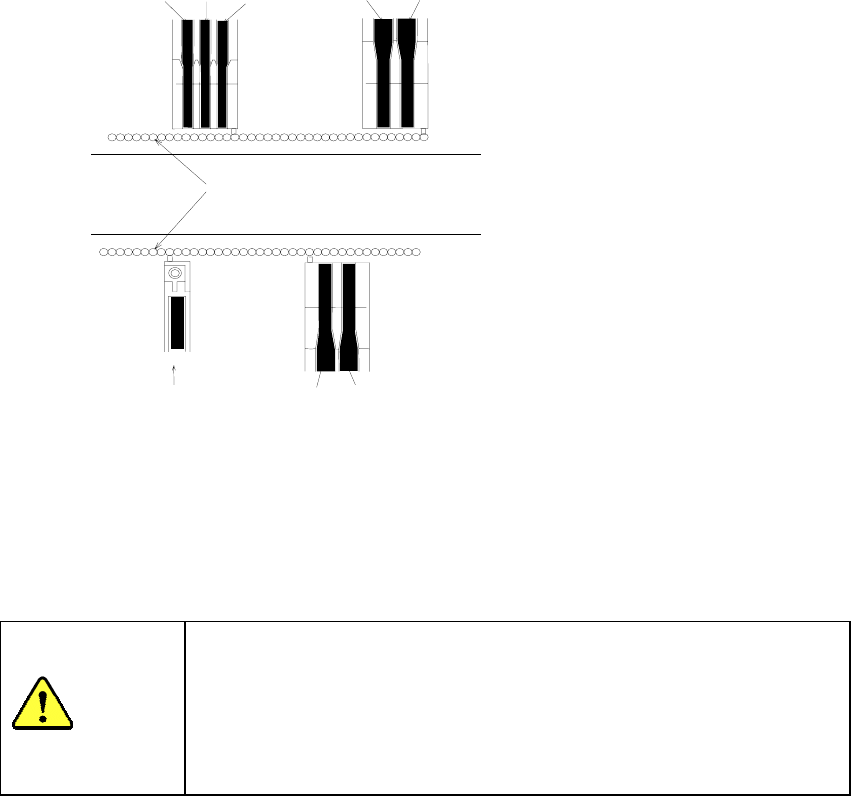

(4) 通道 (仅管状供料器需要设置)
选择管状供料器的通道号。
通道号的顺序：前面、后面均为面向机器从左到右按顺序为1，2。
(5) 吸取坐标
指定吸取位置的XY和Z坐标。
输入供应、位置项目后即可自动计算并显示。
另外，需要微调时，请通过示教进行。
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 在尚未进行过供料器台架识别的情况下(返回原点后或台架上升
后)进行示教时，贴片头会横越供给装置的上方。因此请勿将手和
脸等伸入或靠近装置内。
● 使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
注意
通道 3 通道 2
通道 1
通道 2 通道 1
送料器安装孔
传送通道
R-1
39
R-1
39
通道 1
通道 1 通道 2
