第2部 基本编 第7章 机器设置
7-1
第 7 章 机器设置
7-1 概要
设置包括吸嘴配置等的机器基本构成。
机器构成若无变化，无需改变设置值。
若增加了吸嘴、更改了基准针位置等机器的构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
表 7-1-1 机器设置的菜单构成
No. 机器设置组 设置内容
1 ATC 吸嘴配置
对 ATC 编号 LF1～LF18、LR1～LR18、RF1～RF18、RR1～RR18 分配
吸嘴
分配的吸嘴编号、分配的吸嘴类型
分配的吸嘴安装在贴片头时的真空值
分配的吸嘴安装在贴片头时的吸嘴高度
2 无吸嘴时真空值 未安装吸嘴时的真空值
3 基准针位置 从机器原点起的基准针、从动针的位置
4 外形基准位置 从机器原点起的外形基准的位置
5 废弃元件位置 小型元件的废弃位置
中型元件的废弃位置
6 IC 回收带位置 IC 回收带的安装位置
IC 回收带的元件废弃位置
7 Head 等待位置 执行前侧操作时的位置
执行后侧操作时的位置
生产时的位置
拆卸吸嘴位置
元件保护暂停位置
8
使用单元 因故障等原因在生产中无法使用装置单元(贴片头等)时，设置为“不
使用”。
· 如果在本项目中设置为不使用，即使没有该装置单元时完全不
能生产基板的情况下也可视为正常退出生产。
9 HLC 连接 设置是否连接 HLC、纳入多站点生产线。
10 传送设置 延迟基板传送传感(对缺口、穿孔基板延长传送传感)、延迟单位(时
间“ms”或长度“mm”)及自动调整宽度、支撑台的基板下限、加速
度、补偿量
11 信号灯 设置各动作阶段的信号灯模式
12 坏板标记读入传感器
示教
使用坏板标记阅读器时
（读入坏板标记位置、非坏板标记位置、坏板标记状态）
使用 OCC 摄像机检测坏板标记时
（有标记位置、无标记位置、OCC 坏板标记阈值）
13 设置叠加画面 设置各种叠加画面系统。
14 吸取错误条件设置 设置显示吸取错误的条件。
15 检查标记脏污 设置共通标记·CAL 块标记脏污检测级别。
16 设置标记识别速度 对生产时的标记识别操作中的轴速度的变更进行设置。
第2部 基本编 第7章 机器设置
7-2
7-2 机器设置的启动与退出
7-2-1 启动机器设置
从菜单栏中选择“设置”-“机器设置”，或直接从画面下侧的功能栏中选择“机器设置”后，可
显示下图所示的机器设置初始画面。
构成图画面的中部设有启动各单元设置画面的按键。
画面左侧的工具栏中设有常用功能的按键。

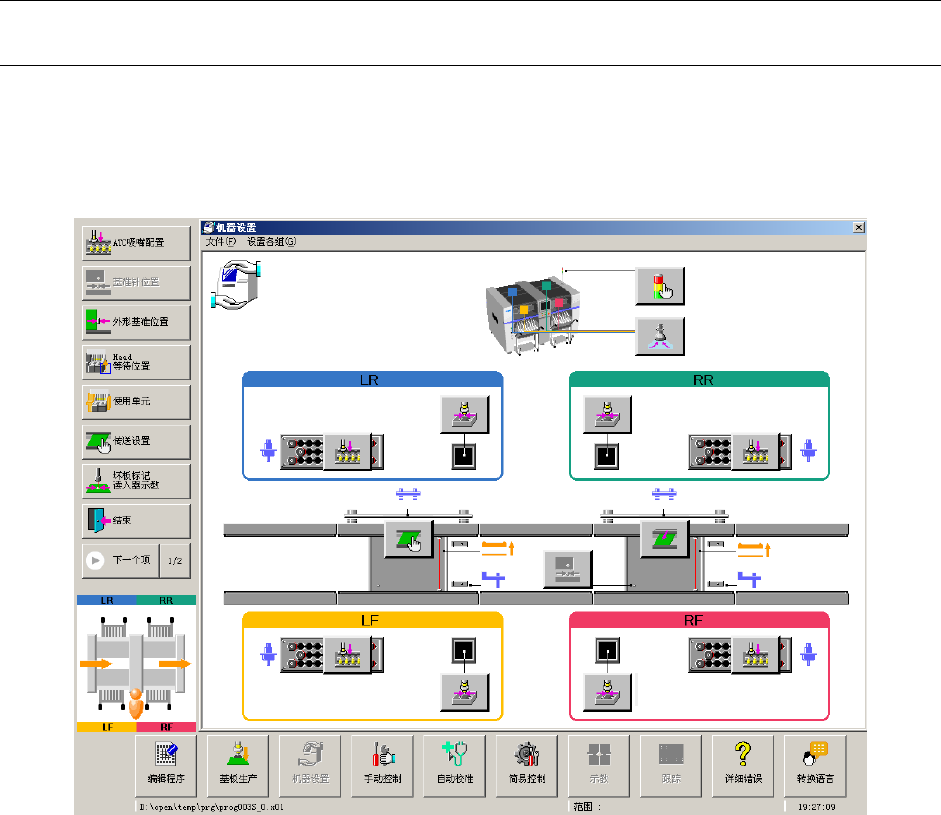

图 7-2-1-1 机器设置初始画面(构成图)
按下构成图中的各按键后，可显示相应的各单元设置画面。同时画面还可显示 ATC 滑动板，外形
基准气缸，支撑台，传送挡销的状态。
以下对构成图中显示的传感器的状态进行说明。
第2部 基本编 第7章 机器设置
7-3

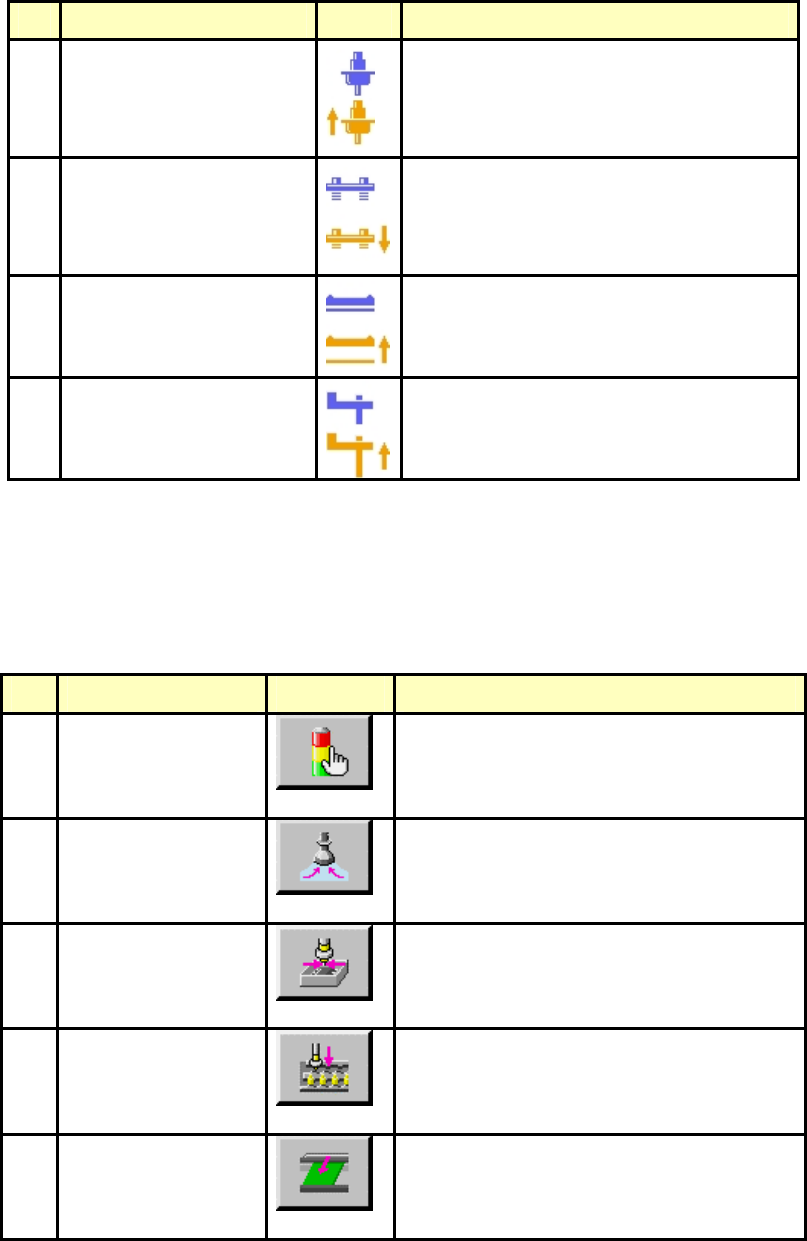

表 7-2-1-1 显示状态一览表
No. 显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
2 外形基准汽缸
外形基准汽缸 OFF。
外形基准汽缸 ON。
3 支撑台
支撑台 OFF。
支撑台 ON。
4 挡销
挡销 OFF。
挡销 ON。
（1）设置按钮
可从构成图显示画面上的按钮，启动各单元的设置画面。
以下对构成图中的按钮进行说明。
表 7-2-1-2 设置按钮一览表
No. 显示项目 显示按钮 显示内容
1 信号灯
显示信号灯设置画面。
2 无吸嘴真空值
显示无吸嘴真空值画面。
3 元件废弃位置
显示元件废弃位置画面。
4 ATC 吸嘴配置
启动 ATC 吸嘴配置画面。
5 外形基准位置
显示外形基准位置画面。
