第 1 部 基本编 第 1 章 设备概要 1-9 1-2-1-3 贴片头单元的构成 贴片头，由检测元件的吸取位置偏移、角度偏移的 LNC60 传感器、 以及可上下驱动与旋转 的Z滑动轴构成。 图 1-2-1-5 贴片头单元图 ① ② ③ ④ ⑧ ⑤ ⑥ ⑦ ① LNC60 传感器 ④ θ 轴马达 ⑦ 释放把 ② Ｚ轴马达 ⑤ 贴片头上升汽缸 ⑧ 过滤器箱 ③ Ｚ滑动轴 ⑥ 贴片头上升弹簧
第 1 部 基本编 第 1 章 设备概要
1-8
● 送料器台架各部分的名称
使用 “固定板②”、“锁定轴④”对装有带状封装元件以及装有放入管内元件的带式送料
器、散装送料器、管式送料器进行定位、固定。
元件的传送由“驱动汽缸⑤”来驱动。
各送料器的安装位置，请参照“位置标签⑥”。也可参照FPI(选项)的引导。
“台架标记⑦”是用于校正送料器台架的位置与姿势的标记。
图 1-2-1-4 送料器台架
① 送料器台架 ④ 锁定轴 ⑦ 台架标记
② 固定板 ⑤ 驱动汽缸
③ 固定板Ｂ ⑥ 位置标签
①
②
③
④
⑤
⑦
⑥
第 1 部 基本编 第 1 章 设备概要
1-9
1-2-1-3 贴片头单元的构成
贴片头，由检测元件的吸取位置偏移、角度偏移的LNC60传感器、以及可上下驱动与旋转
的Z滑动轴构成。

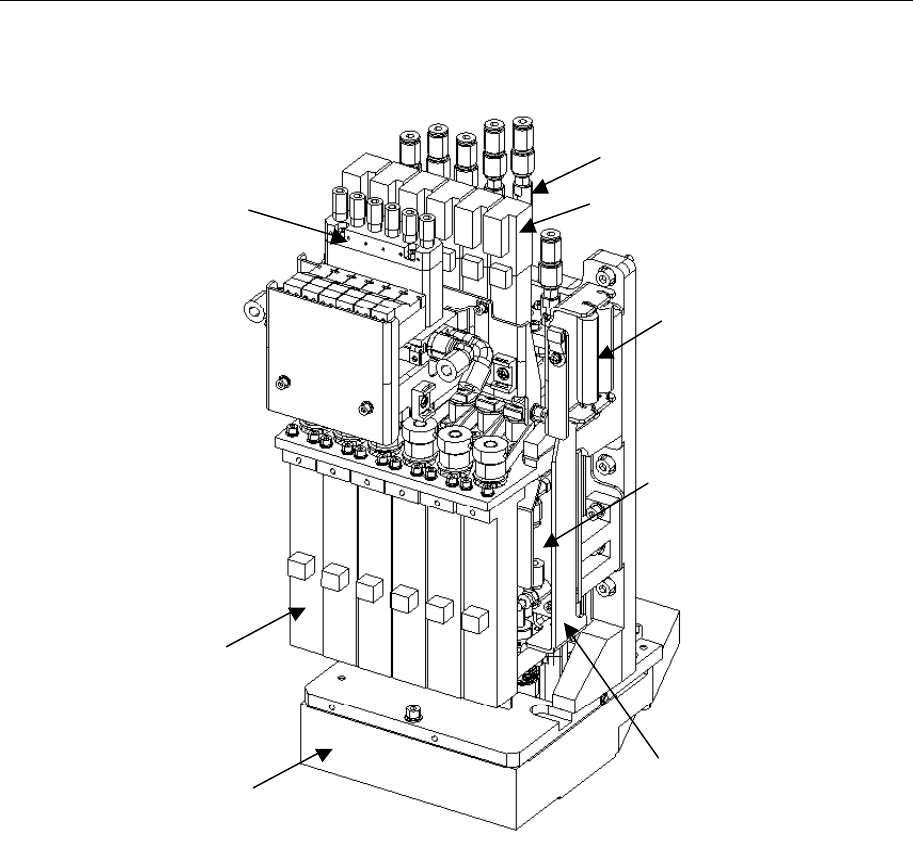

图 1-2-1-5 贴片头单元图
①
②
③
④
⑧
⑤
⑥
⑦
① LNC60 传感器 ④
θ
轴马达 ⑦ 释放把
② Ｚ轴马达 ⑤ 贴片头上升汽缸 ⑧ 过滤器箱
③ Ｚ滑动轴 ⑥ 贴片头上升弹簧
第 1 部 基本编 第 1 章 设备概要
1-10
1-2-1-4 ATC 单元（Auto Tool Changer 自动工具交换装置）的构成
用汽缸④开、关滑动板②，保管、装卸吸嘴⑧。
滑动板②的开、关，由ATC OPEN（ATC打开）传感器⑥、ATC CLOSE（ATC关闭）传感器⑦来
检测，开、关的速度由速度控制器⑤来调整。
图 1-2-1-6 ATC 单元
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 板 ⑧ 吸嘴
④ 汽缸 ⑨ 5 接口切换电磁阀
⑤ 速度控制器
⑧
⑨
①
②③
④⑤
⑥⑦
ATC 编号
1～18
