FX-3_Instruction_Manual_Rev00_C.pdf - 第214页
第 1 部 基本编 第 2 章 生产 2-109 (8)[传送控制]按钮 进行基板传送控制。 图 2-11-1-6-4 传送控制画面 详见“第 8 章 手动控制 的 8-4-1-1 控制对象：基板传送” 。
第 1 部 基本编 第 2 章 生产
2-108
(4)基板信息
显示基板的传送方向、挡块、布局端点、基板位置基准、BOC 标记。
(5)基准领域标记
可以进行各基准领域标记的位置示教。进行示教时，要通过功能栏的示教进行输入。
此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
通过在标记号中输入数字来指定基准领域标记的编号。
(6)[BOC 标记识别]按钮
按照设定的条件进行 BOC 标记识别动作。
详见“第 4 章 生产程序的制作 的 4-5-4-4 BOC 标记”。

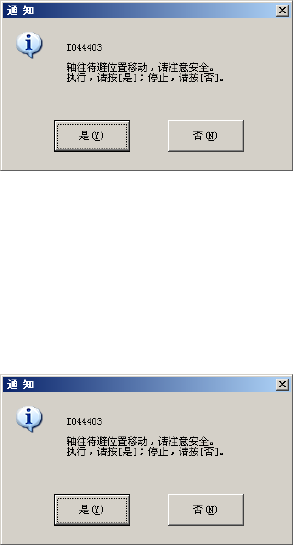

图 2-11-1-6-2 BOC 标记识别前信息框
(7)[基准领域标记识别]按钮
按照设定的条件进行基准领域标记的识别动作。
详见“第 4 章 生产程序的制作 的 4-5-4-5 基准领域标记”。
图 2-11-1-6-3 基准领域标记识别前信息框
第 1 部 基本编 第 2 章 生产
2-109
(8)[传送控制]按钮
进行基板传送控制。

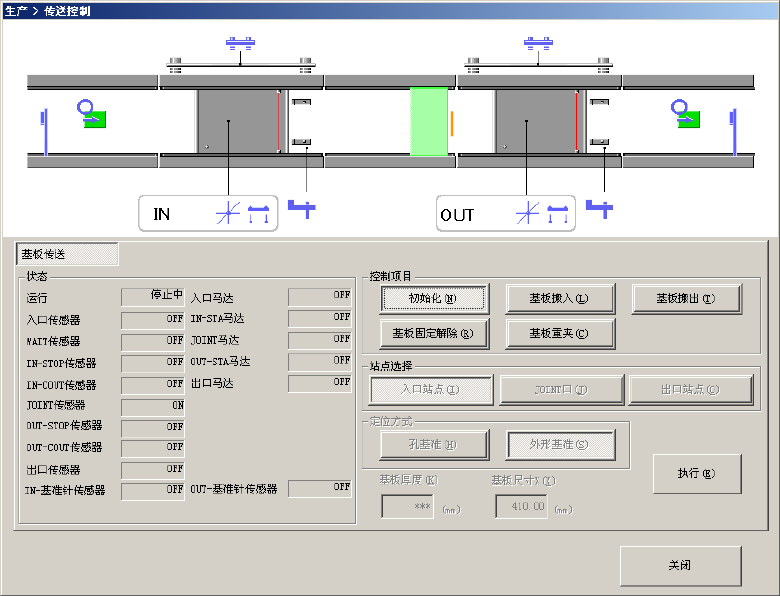

图 2-11-1-6-4 传送控制画面
详见“第 8 章 手动控制 的 8-4-1-1 控制对象：基板传送”。
第 1 部 基本编 第 2 章 生产
2-110
2-11-1-7 坏板标记读入器示教
设置 OCC 坏板标记识别、或坏板标记读入器的坏板标记识别。
可在入口站点、出口站点分别进行。
图 2-11-1-7-1 坏板标记读入器示教画面
详见“第 7 章 机器设置 的 7-4-12 坏板标记读入器示教”。
