第1部 基本编 第4章 制作生产程序 4-135 4-5-2-2-1 XY 轴的示教 XY轴的示教(获取XY轴的坐标值)，有使用贴片头的各吸嘴、使用坏板标记传感器、使用摄像 机3种示教方法，操作人员可选择装置进行示教。 但根据示教时的具体状态，可选择的装置会受限制。 (1)使用摄像机进行示教的方法 1)叠加 在通过摄像机进行示教的画面中，画面内会显示所选择的摄像机（拍摄）的映像。 在摄像机映像的背景上配置有 8 个方向按钮。 图 4-5…
第1部 基本编 第4章 制作生产程序
4-134
④ 边看画面，边按“移动键”，将十字线的交叉点对准坐标中心。
此时，在装置移动时画面上显示的数值(坐标值等)会发生变化。
此外，移动的装置到达移动界限时，会发出报错声，通知操作人员无法再移动。
每按 1 次“方向按钮”，如果是“低速”、“中速”时可移动 0.01mm，
“高速”时可移动 0.03mm。
如按住不放，则会持续移动。也可在画面上看到数值，确认移动状态。
⑤ 请按“OK”按钮。
获取已示教的坐标数据。
Α
在示教中，若发生伺服电源断电现象(按下紧急停止按钮)时，将结束示教。
第1部 基本编 第4章 制作生产程序
4-135
4-5-2-2-1 XY 轴的示教
XY轴的示教(获取XY轴的坐标值)，有使用贴片头的各吸嘴、使用坏板标记传感器、使用摄像
机3种示教方法，操作人员可选择装置进行示教。
但根据示教时的具体状态，可选择的装置会受限制。
(1)使用摄像机进行示教的方法
1)叠加
在通过摄像机进行示教的画面中，画面内会显示所选择的摄像机（拍摄）的映像。
在摄像机映像的背景上配置有 8 个方向按钮。

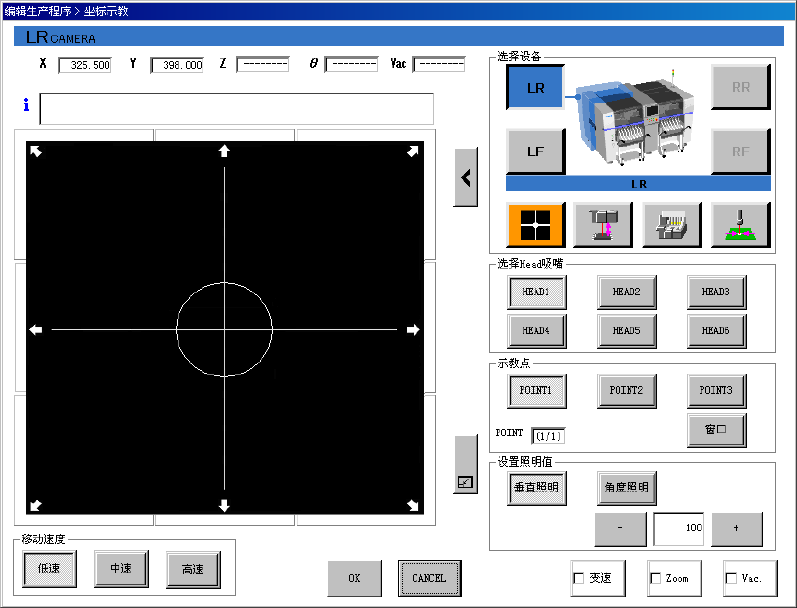

图 4-5-2-2-1-1 坐标示教画面(选择摄像机时)
2)XY 轴移动
按动摄像机映像上的 8 个方向按钮，移动 XY 轴。
按动按钮时，接触方向的画面框变为橙色，在接触期间轴会移动。
在 X、Y 各自的文本框里会显示摄像机移动的当前坐标。
第1部 基本编 第4章 制作生产程序
4-136
使用摄像机进行示教时，先从POINT1、POINT2、POINT3以及“窗口”中指定示教点，逐点进
行定位。
如若要逐点地，在十字光标的中心(交叉点)取得坐标时，应从POINT1、POINT2、POINT3中选
择一个点。
如若要移动箱形窗口的各边，以其中点为坐标来取得时，则应选择“窗口”。
在示教POINT2及POINT3时应移动装置，按“OK”按钮，输入多少点，就要按多少次按钮 (例
如2点时，移动→“OK”→移动→“OK”后结束)。
通常情况下，用十字光标，使用XY轴用的轴移动按钮逐点地取得坐标。
要用箱形窗口取得坐标时，则要选择“窗口”。

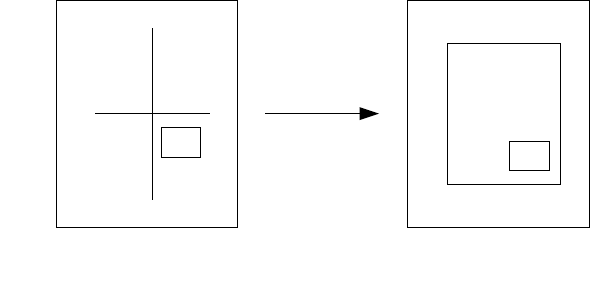

这时，画面上的十字光标会变为窗口光标。
WINDOW
キー
＜通常は十字カーソル＞
＜ウィンドウカーソル＞
<通常为十字光标>
<窗口光标>
键
