第2部 基本编 第7章 机器设置
7-14

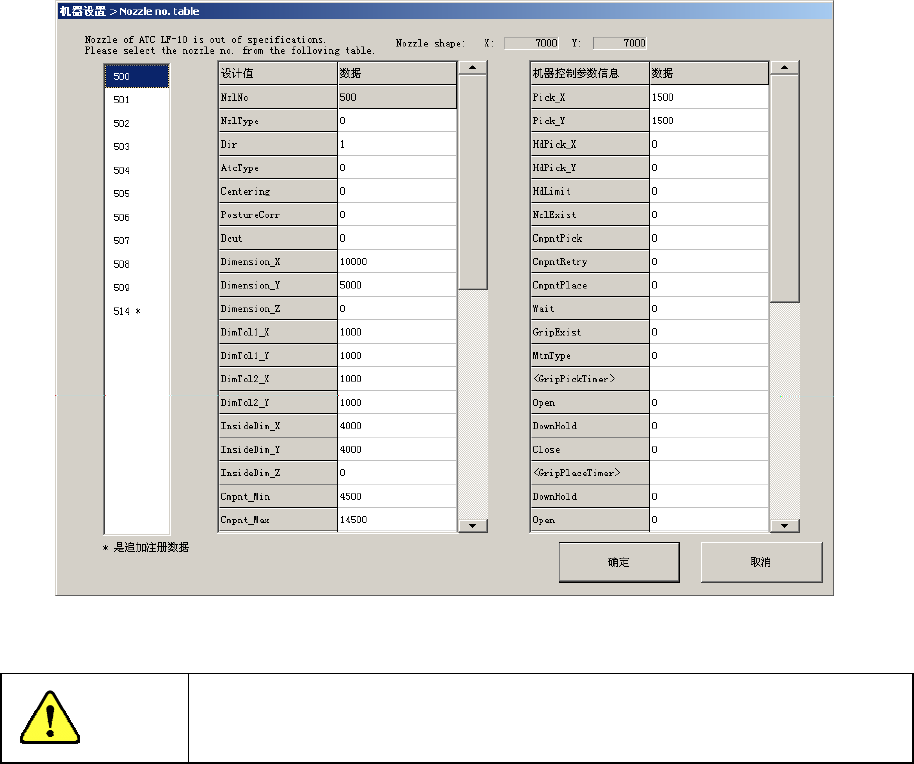

注 2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画面，
请从吸嘴一览中选择吸嘴号。
如一览中没有相应的编号，选择吸嘴后请重新手动输入信息。
图 7-4-1-5 设置吸嘴号一览画面
选择“F3”或“确定”后，轴会开始移动，进行吸嘴的装卸。
在按下“F3”或“确定”前，请务必确认装置内部无人作业。另外，为了避免
人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
第2部 基本编 第7章 机器设置
7-15
7)自动分配
按下图 7-4-1-1 画面中的“自动分配”按钮后，可显示如下画面。
勾选需要分配的 ATC 号，按下“自动取得”按钮，则被选择的 ATC 号的吸嘴可依次自动完成
设置。
图 7-4-1-6 自动设置 ATC 号选择画面
・ 按“全部选择”按钮时，为选择／解除所有台架的所有吸嘴。
按“LF”、“LR”、“RF”、“RR”各按钮时，为选择或删除所选台架的所有吸嘴。
・ 测量被安装的吸嘴的顶端高度，取得吸嘴高度。
・ 根据被安装的吸嘴的外形宽度，设置吸嘴号。
・ 根据被安装的吸嘴的状态，取得真空值，进行设置。
注)
・ 有两个以上自动设置的 ATC 时，按下<STOP>开关可中断自动设置。在自动设置过程中，
按下<STOP>开关，会显示提示画面，在询问画面上按“是”按钮后，可结束设置。
按“否”按钮，为继续。按“取消”按钮无法中断自动设置。
・ 进行自动设置时，因吸嘴号也是自动设置的，无需手动输入。自动设置前输入的吸嘴号和
通过自动设置取得的吸嘴号不一致时，以自动设置取得的吸嘴号优先。
第2部 基本编 第7章 机器设置
7-16
・ 进行自动设置时，连同吸嘴类型也被自动设置，所以无需输入吸嘴类型。
但会被设置为“通常”类型。而自动设置前已被确定过的吸嘴类型为优先。
・ 自动设置取得的吸嘴外形宽度与标准吸嘴宽度不一致时，只要与被注册过的特别定制的吸
嘴信息相一致，则该吸嘴的编号可被自动设置。
有多个一致的吸嘴信息时，画面上会显示图 7-4-1-5 设置吸嘴号一览画面
相应的 ATC 内将设置被选择的吸嘴号。
此时，即使按下“取消”键，已设置的吸嘴号不变。
未设置时，因无法设置吸嘴的号码，所以请手动输入。
・ 如与注册的吸嘴信息不一致，或吸嘴信息未被注册时，
会显示图 7-4-1-4 吸嘴信息未注册画面
