第2部 基本编 第7章 机器设置 7-44 (3) 执行动作(OCC 摄像机) 1)OCC 坏板标记阈值的设置动作 a) 将焦点放在[设置 OCC 坏板标记阈值]， 通过功能栏调出示教画面， 按 “摄像机 ” 按钮后即 可开始进行示教。 b) 确认坏板标记位置的坐标后，设置检测框的位置（左上、右下） 。 可通过示教画面的方向键改变检测框的尺寸，按下“OK”按钮确定检测框的尺寸。 图 7-4-12-2 OCC 坏板标记示教的画面 1
第2部 基本编 第7章 机器设置
7-43
(1) 设置项目
在检查坏板标记单元中选择 OCC 摄像机时
表 7-4-12-1 设置项目
No. 项目 设置内容
1 有标记位置 坏板标记中心位置的 X 坐标、Y 坐标
2 无标记位置 没有坏板标记位置(基板表面)
3 设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
在检查坏板标记单元中选择坏板标记读入器时
表 7-4-12-2 设置项目
No. 项目 设置内容
1 传感器 ON 位置 设置传感器 ON 的位置
2 传感器 OFF 位置 设置传感器 OFF 的位置
(2) 设置方法
选择“坏板标记检查单元”。如通过 OCC 识别坏板标记，请选择“OCC 摄像机”。如通过坏板标
记读入器识别坏板标记，请选择“坏板标记读入器”。
根据所选择的检查单元的不同，画面显示的设置项目内容会有所不同，要对各设置项目进行
示教。
在设置使用单元（选项单元）时把使用坏板标记读入器设置为“不使用”时，无法选择“坏
板标记读入器”。
1）选择 OCC 摄像机时
a) 可分别直接由键盘输入。
b) 通过功能栏的示教输入。
c) XY 的位置时，无论输入焦点是在 X 还是在 Y，均可同时取得值并反映出来。
d) 将焦点放在[设置 OCC 坏板标记阈值]，通过功能栏调出示教画面，按“摄像机”按钮后即
可开始进行示教。
2）选择坏板标记读入器时
a) 可分别直接由键盘输入。
b) 通过功能栏的示教输入。
c) 输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
d) 输入 XY 位置后，执行自动示教临界值。
第2部 基本编 第7章 机器设置
7-44
(3) 执行动作(OCC 摄像机)
1)OCC 坏板标记阈值的设置动作
a) 将焦点放在[设置 OCC 坏板标记阈值]，通过功能栏调出示教画面，按“摄像机”按钮后即
可开始进行示教。
b) 确认坏板标记位置的坐标后，设置检测框的位置（左上、右下）。
可通过示教画面的方向键改变检测框的尺寸，按下“OK”按钮确定检测框的尺寸。

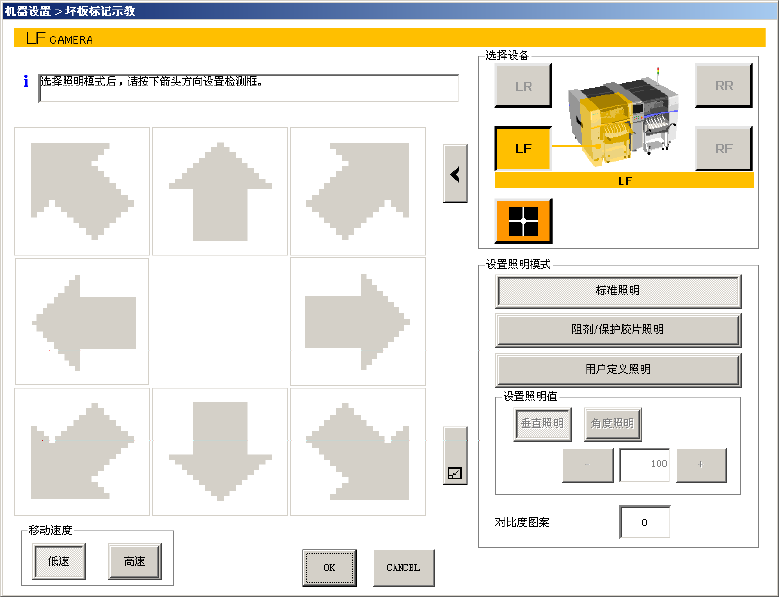

图 7-4-12-2 OCC 坏板标记示教的画面 1
第2部 基本编 第7章 机器设置
7-45
c) 确定检测框的尺寸后，开始测量阈值。系统将交替识别有标记位置和无标记位置。
图 7-4-12-3 OCC 坏板标记示教画面 2
d) 测量后如获得了阈值，按下“OCC 坏板标记信息”按钮后，画面将显示测量结果。
图 7-4-12-4 OCC 坏板标记示教结果画面
