第1部 基本编 第4章 制作生产程序 4-230 (10) 跟踪时的 SOT 方向检查(选购项) 在跟踪暂停时，可进行 SOT 方向检查。 在 SOT 方向检查中，显示如下画面。 图 4-5-4-7-2-20 SOT 方向检查中 此外，SOT 方向检查后，检查结果显示“确定”或“NG”。 图 4-5-4-7-2-21 SOT 方向检查结果 关于检查的设置请参见第 4 章 4-3-5-2-6 检查 2) SOT 方向(选购项)。
第1部 基本编 第4章 制作生产程序
4-229
4) 如果在吸取高度跟踪的条件设置中已设置了“用摄像机确认位置”,
则会在画面中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，请按
下“是”，如果要用示教来修正吸取位置，请按下“否”，并进行示教操作。
图 4-5-4-7-2-19 询问 跟踪位置是否正确？
第1部 基本编 第4章 制作生产程序
4-230
(10) 跟踪时的 SOT 方向检查(选购项)
在跟踪暂停时，可进行 SOT 方向检查。
在 SOT 方向检查中，显示如下画面。
图 4-5-4-7-2-20 SOT 方向检查中
此外，SOT 方向检查后，检查结果显示“确定”或“NG”。
图 4-5-4-7-2-21 SOT 方向检查结果
关于检查的设置请参见第 4 章 4-3-5-2-6 检查 2) SOT 方向(选购项)。
第1部 基本编 第4章 制作生产程序
4-231

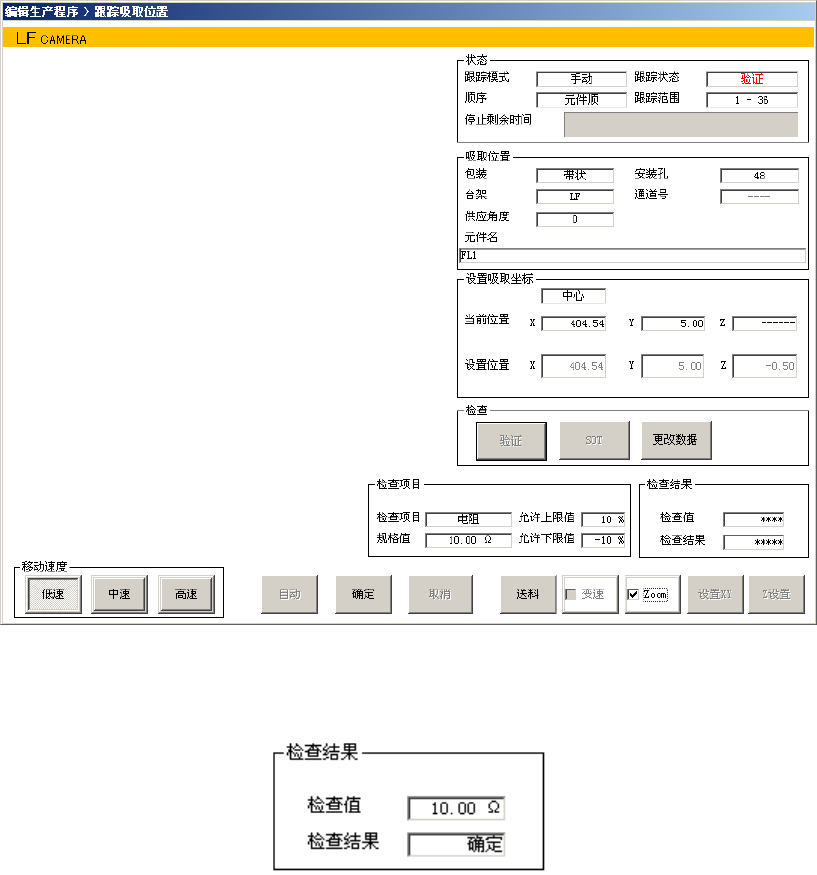

(11) 跟踪时的验证检查(选购项)
在跟踪暂停时，可进行验证检查。
进行验证检查时，显示如下画面。
图 4-5-4-7-2-22 验证检查中
此外，验证检查后，检查测定值及结果显示“确定”或“NG”。
图 4-5-4-7-2-23 验证检查结果
关于检查的设置请参见 4-3-5-2-6 检查 4) 验证(选购项)。
