第2部 基本编 第7章 机器设置
7-17
7-4-2 无吸嘴时真空值
设置未安装吸嘴状态下的各贴片头的真空值，以便检查各贴片头的真空值不均状况。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行贴片头的检查和清
扫。
选择无吸嘴时真空值后，可显示下图所示的无吸嘴时真空值设置画面。

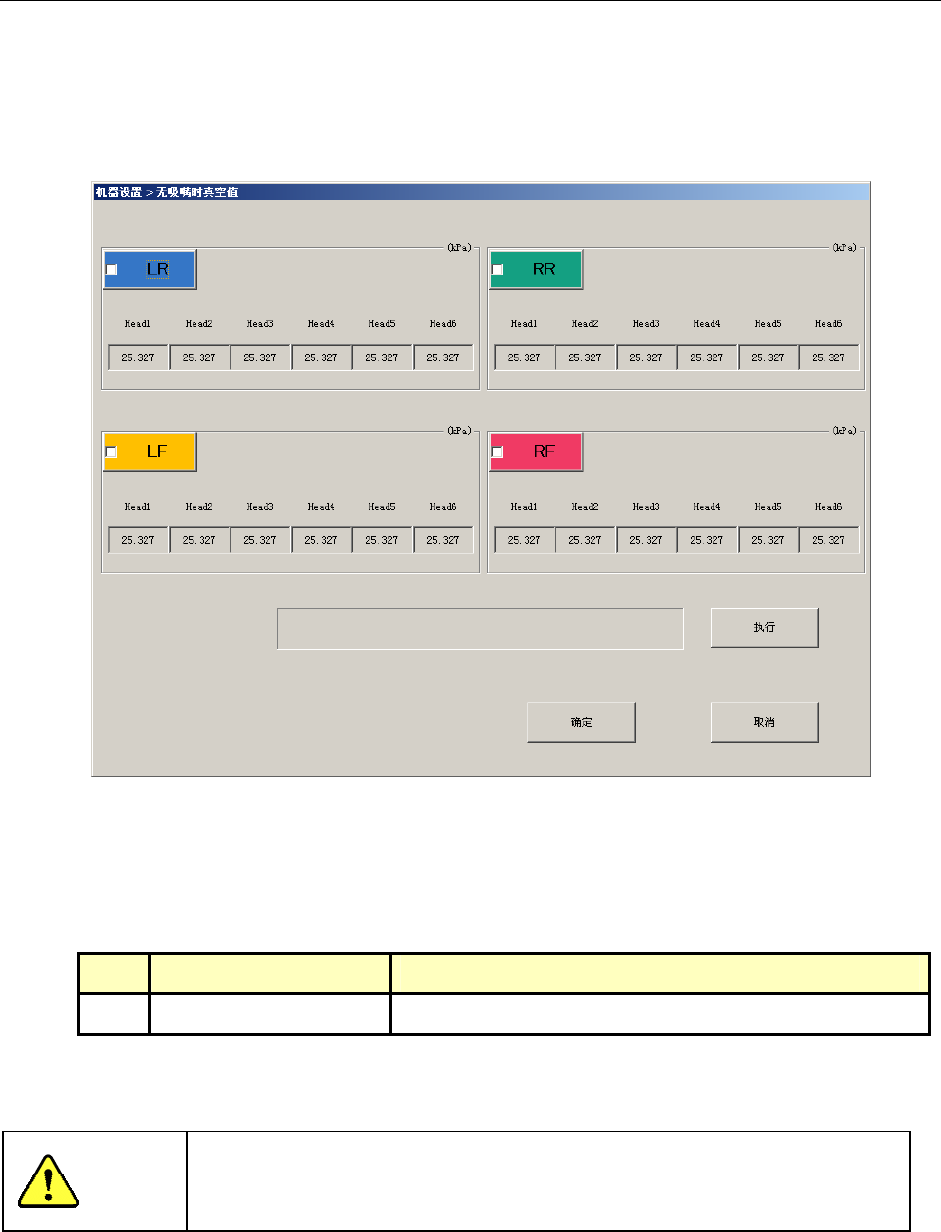

图 7-4-2-1 无吸嘴时真空值设置画面
(1) 设置项目
表 7-4-2-1 设置项目
No. 项目 设置内容
1 无吸嘴时真空值 未安装吸嘴时的真空值(只可自动获得)
点击“执行”后轴会开始移动，进行吸嘴装卸。
在单击“执行”前，请务必确认装置内部无人作业。另外，为了避免人身伤
害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
第2部 基本编 第7章 机器设置
7-18
7-4-3 基准针位置
设置从机器原点到基准针和从动针中心的位置。
使用销基准时，在此设置的基准针位置将成为程序上的基准位置。
另外，从基准针和从动针的角度关系，可自动确定“基准针校正角度”。
选择基准针位置后，会显示如下基准针位置设置画面。

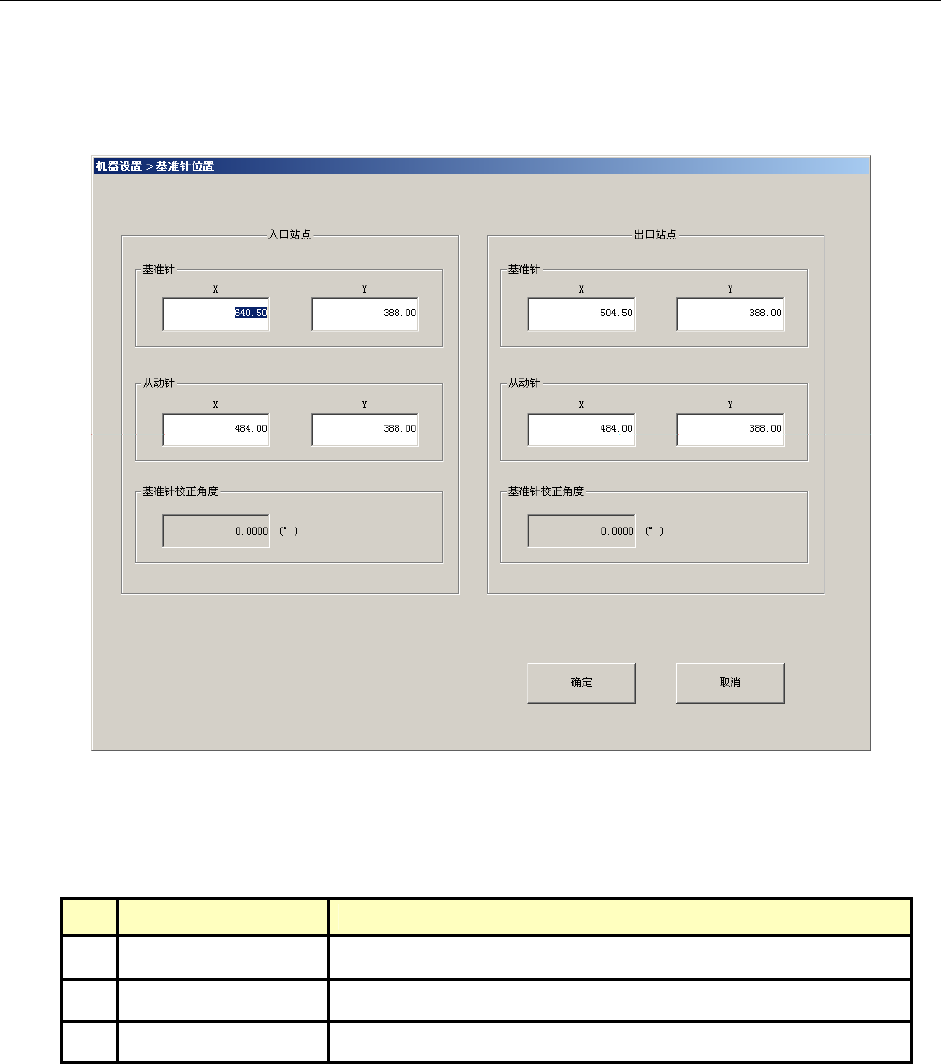

图 7-4-3-1 设置基准针的位置
(1) 设置项目
表 7-4-3-1 設置項目
No.
项目 设置内容
1
基准针(X、Y) 从机器原点到基准针的中心位置
2
从动针(X、Y) 从机器原点到从动针的中心位置
3
基准针校正角度 从基准针与从动针的位置计算出的基板倾斜(只可自动取得)
第2部 基本编 第7章 机器设置
7-19
(2) 设置方法
1)直接从键盘输入 X 和 Y 的值。
2)从功能栏打开示教画面，输入 X、Y 值。此时，输入焦点无论在 XY 任何一方，XY 可同时
自动反映对应值。但输入焦点在基准针的 X、Y 时，输入后反映在基准针的坐标上；输入焦
点在从动针的 X、Y 时，输入后反映在从动针的坐标上。
3)在执行示教前，请启动简易控制，把支撑台设置为 ON 的状态(“图 7-4-3-2”)。
图 7-4-3-2 简易控制支撑台控制菜单
4)进行示教时，显示如下询问信息。
如支撑台已被抬升，请按“是”。
图 7-4-3-3 支撑台询问画面
为了避免人身伤害，在示教过程中切勿将手放入装置内部，也不要
将脸和头贴近装置。
注意
